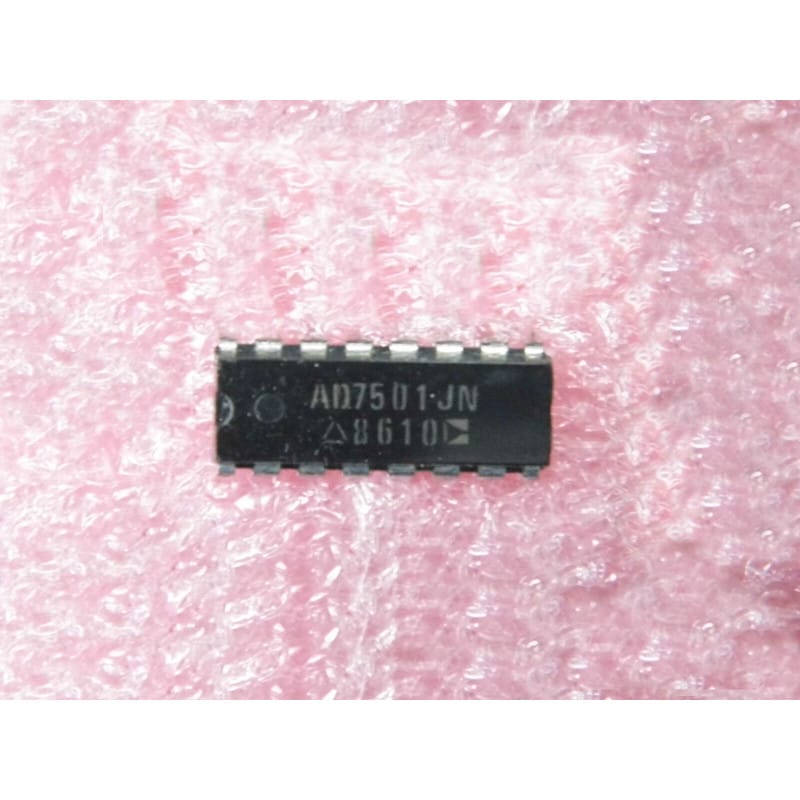

Le AD7501JN (conçu et fabriqué par Analog Devices, le spécialiste historique des composants de traitement de signal de précision) est un circuit intégré monolithique de technologie CMOS monolithique avancé, configuré comme un multiplexeur analogique à 8 canaux (8 vers 1). Logé dans un boîtier DIP16 standard (traversant, 16 broches), ce composant d'époque est conçu pour commuter un signal analogique parmi 8 entrées indépendantes vers une sortie unique commune, selon un code binaire appliqué sur ses entrées d'adressage logique.
Grâce à sa conception CMOS, l'AD7501JN offre une très faible résistance à l'état passant (R_{ON}), des courants de fuite infimes à l'arrêt, et une protection intégrée contre le blocage logique (Latch-up). Il dispose également d'une entrée de validation (Inhibit / Enable) permettant de désactiver simultanément tous les canaux, ce qui facilite le chaînage de plusieurs puces pour étendre le nombre de voies. C'est un grand classique des architectures d'acquisition de données industrielles, des systèmes d'instrumentation et des cartes de numérisation d'époque interfacées avec des microcontrôleurs (comme la famille P8031).
Fabricant : Analog Devices
Fonction : Multiplexeur analogique monocanal à 8 voies (1-of-8 Analog Multiplexer).
Technologie : CMOS haute densité de précision.
Logique de Commande : 3 entrées d'adressage binaire (A0, A1, A2) compatibles avec les niveaux logiques TTL et CMOS 5V, plus 1 entrée d'activation (Inhibit).
Performances Analogiques :
Résistance à l'état passant ($R_{ON}$) : Faible et stable sur toute la plage dynamique du signal analogique (généralement autour de 150 à 250 Ohms selon les conditions d'alimentation).
Sécurité : Commutation de type Break-before-make (coupure avant fermeture) intégrée en interne, évitant le court-circuit momentané entre deux voies d'entrée lors du changement d'adresse.
Format : Boîtier plastique DIP16 standard (traversant, 300 mils de la marque).
État : Produit authentique, neuf de stock d'époque (NOS).
Diagnostic Express (Voie bloquée, diaphonie excessive ou signal analogique déformé) :
Le piège de la broche d'activation (Inhibit — Broche 2) : Si le multiplexeur refuse de commuter et qu'aucun signal ne traverse la puce quelle que soit l'adresse logique sélectionnée, inspectez la broche Inhibit. Pour que l'AD7501JN active ses canaux, cette broche de validation doit impérativement être maintenue au niveau logique bas (0V). Si elle reste flottante ou bloquée au niveau haut (+5V), tous les commutateurs analogiques internes restent ouverts (haute impédance), isolant complètement les entrées de la sortie.
Contrôle des signaux d'adresses (A0, A1, A2 — Broches 16, 15, 14) : Si la puce commute toujours sur la même voie ou saute des canaux de manière erratique, contrôlez la propreté des signaux d'adresse à l'oscilloscope. Des transitions trop lentes, des rebonds logiques ou une piste coupée forceront la puce à lire une adresse incorrecte, créant des erreurs d'indexation dans votre routine de scrutation.
Vérification de l'écrêtage du signal analogique : La tension du signal analogique appliqué sur les entrées ne doit jamais dépasser les tensions des rails d'alimentation réels de la puce (V+ et V-). Si vous tentez de commuter un signal de 12V alors que la puce est alimentée en $\pm10$ V, les diodes de protection internes entreront en conduction, écrêtant le signal utile et injectant du bruit sur les autres voies par diaphonie.
Recommandations de Montage :
Support DIP16 Tulipe Conseillé : Travaillant sur des signaux de mesure analogiques où chaque millivolt et chaque picoampère comptent, l'implantation d'un support tulipe à 16 broches de haute qualité est indispensable. Cela protège le silicium CMOS sensible du stress thermique direct du fer à souder et permet une substitution immédiate lors des phases de diagnostic.
Stratégie de découplage locale rigoureuse : Les circuits logiques qui pilotent les adresses du multiplexeur injectent de légers pics de courant lors des commutations rapides. Pour éviter que ce bruit numérique ne se couple dans vos signaux analogiques de précision (par exemple, avant d'entrer dans un convertisseur AD667), soudez un condensateur céramique multicouche (MLCC) de 100 nF au plus près de la broche d'alimentation positive et de la broche négative vers un plan de masse solide.
Nettoyage anti-capacitif impératif : Un nettoyage méticuleux à l'alcool isopropylique pur après brasage est obligatoire tout autour du circuit. Les entrées d'un multiplexeur analogique présentent des impédances très élevées lorsqu'elles sont désactivées. Les résidus de flux conducteurs ou hygroscopiques créent des ponts de résistance et des micro-capacités parasites inter-pistes, ce qui ruine l'isolation entre les canaux et génère des erreurs de fuite ou de la diaphonie (Crosstalk) entre les voies de mesure.
