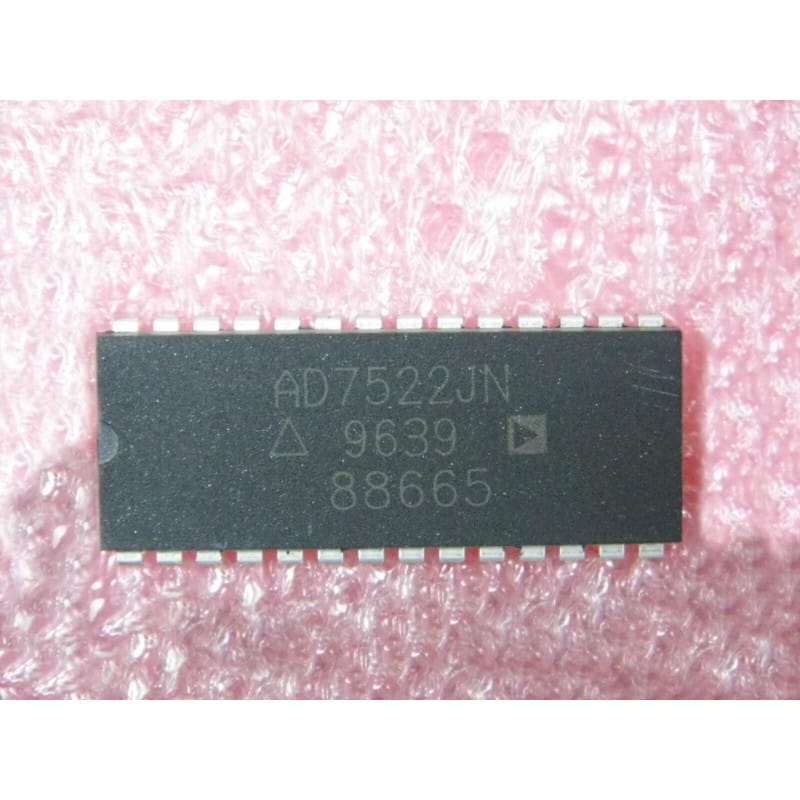

Le AD7522JN (conçu et fabriqué par Analog Devices) est un circuit intégré monolithique de précision hautes performances contenant un convertisseur numérique-analogique (CNA / DAC) multipliant de 10 bits. Logé dans un boîtier DIP28 standard (traversant, format large de 600 mils), ce composant d'époque utilise une matrice de commutation de technologie CMOS avancée à réseau R-2R en couche mince.
Sa principale force réside dans son architecture numérique interne dotée d'un double réservoir de verrous logiques (Double-Buffered Architecture). Il intègre un registre à décalage interne permettant un chargement des données numériques soit en mode parallèle (idéal pour les bus de processeurs rapides), soit en mode série bit par bit. Cette flexibilité structurelle en faisait un choix de premier ordre pour s'interfacer directement avec les microprocesseurs et microcontrôleurs des architectures 8 bits (comme la famille P8031) ou 16 bits sans nécessiter de circuits de verrouillage ou de composants logiques tampons externes en périphérie.
L'analyse de sa référence met en évidence ses spécifications :
AD : Préfixe des composants de chez Analog Devices.
7522 : Fonction logique et analogique de convertisseur numérique-analogique 10 bits multipliant à double verrou.
J : Grade de précision commerciale standard (erreur de linéarité relative maximale de +/-0,2% pleine échelle).
N : Désigne l'encapsulation classique en boîtier plastique double ligne (PDIP) standard à 28 broches larges.
Fabricant : Analog Devices
Fonction : Convertisseur Numérique-Analogique (DAC) CMOS 10 bits à entrée série ou parallèle.
Caractéristique Multipliante (Multiplying DAC) : La sortie analogique est le produit direct de la valeur numérique chargée et d'une tension de référence externe (Vref). Celle-ci peut être continue ou alternative, positive ou négative, permettant une atténuation ou une modulation précise de signaux AC (comme de l'audio).
Logique de Commande : Configuration d'entrée sélectionnable via les lignes SPC (Serial/Parallel Control). Chargement asynchrone ou synchrone géré par des signaux d'horloge et d'activation de verrous.
Performances Analogiques : Excellente monotonie sur toute la plage de température de fonctionnement et très faible consommation d'énergie statique propre à la technologie CMOS.
Format : Boîtier plastique DIP28 standard (traversant, format large de 600 mils).
État : Produit authentique, neuf de stock d'époque (NOS).
Diagnostic Express (Sortie analogique inerte, distorsion ou valeurs de conversion erronées) :
Le piège des lignes de verrouillage (LBRX et LDAC — Broches 22 et 23) : L'AD7522 utilise un double étage de registres pour empêcher le phénomène de "glitch" (oscillations transitoires) sur la sortie lors du chargement. Le premier étage capture la donnée (Buffer), tandis que le second met à jour le DAC. Si vos données numériques défilent sur le bus mais que la tension de sortie reste fixe ou désespérément à 0V, vérifiez à l'oscilloscope les signaux sur Load Buffer Register (LBRX) et Load DAC Register (LDAC). Si l'une de ces impulsions d'horloge manque à l'appel en raison d'un décodeur d'adresse en panne, la donnée numérique ne sera jamais transférée à la matrice de conversion.
Contrôle de la ligne de commande de mode (SPC — Broche 24) : Cette broche définit si la puce écoute ses entrées en parallèle ou attend un train de bits en série. Si elle est accidentellement laissée flottante ou court-circuitée, le circuit adoptera un comportement totalement imprévisible, ignorant les données de votre bus.
Recommandations de Montage :
Support DIP28 Tulipe Large Impératif : Tout comme pour l'AD667JN ou l'AD7506KN, ce boîtier à 28 broches larges applique des contraintes mécaniques sur le circuit imprimé. L'emploi d'un support tulipe de haute qualité de 600 mils d'écartement est indispensable pour sécuriser vos interventions de dépannage et s'affranchir du stress thermique d'une soudure directe sur le circuit intégré.
Gestion des courants de sortie analogique (OUT1 / OUT2 — Broches 1 et 2) : L'AD7522 est un DAC à sortie en courant. Pour obtenir une tension exploitable (par exemple 0V à -10V), vous devez obligatoirement associer la broche OUT1 à l'entrée inverseuse d'un amplificateur opérationnel externe de précision (comme un LF347 ou un composant similaire). La broche de résistance de rétroaction interne (Feedback — Broche 27 RFB) doit être reliée directement à la sortie de cet ampli op pour stabiliser le gain et garantir la compensation thermique du réseau de résistances.
Séparation stricte des masses : Pour maintenir une conversion propre sans interférence numérique, la broche de masse numérique (DGND — Broche 25) et la broche de masse analogique (AGND — Broche 3) doivent impérativement être connectées en étoile au point de masse central de l'alimentation.
Nettoyage anti-capacitif impératif : Un nettoyage méticuleux à l'alcool isopropylique pur après le brasage est obligatoire. Les courants de sortie du réseau R-2R sont minuscules ; le moindre résidu de flux conducteur ou sensible à l'humidité créera des micro-courants de fuite inter-broches, faussant la linéarité de la conversion et augmentant considérablement l'erreur de décalage (offset).
