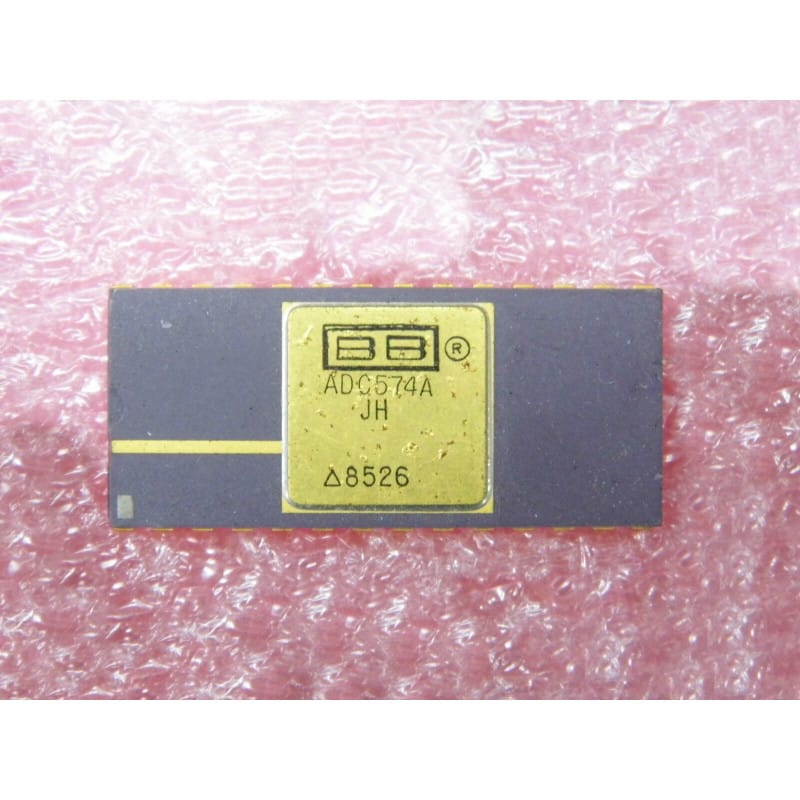

Le ADC574AJH (conçu à l'origine par le spécialiste des composants analogiques d'exception Burr-Brown, puis également produit sous cette nomenclature par Analog Devices) est un circuit intégré monolithique hautes performances contenant un convertisseur analogique-numérique (CAN / ADC) de 12 bits. Ce modèle prestigieux est encapsulé dans un boîtier céramique étanche (Cerdip) DIP28 large (600 mils) muni de pattes et d'un capot dorés, garantissant une robustesse thermique maximale et une immunité totale face au vieillissement et à l'humidité.
L'ADC574AJH est basé sur une architecture de conversion par approximations successives rapide (temps de conversion typique de 15 à 25 microsecondes) et intègre sa propre référence de tension enfouie (Zener de précision à faible dérive thermique) ainsi qu'une horloge de cadencement interne. Grâce à son interface numérique évoluée, il est capable de délivrer ses données au choix sur un bus parallèle complet de 12 bits, ou de s'interfacer avec des bus de données de microprocesseurs 8 bits (comme la famille P8031 ou 6800) en fractionnant la lecture en deux octets consécutifs (format 8+4 bits).
L'analyse de sa référence met en évidence ses spécifications :
ADC : Convertisseur Analogique-Numérique (Analog-to-Digital Converter).
574 : Architecture standard de l'industrie pour les convertisseurs 12 bits rapides à micro-interface.
A : Version améliorée de la puce d'origine, offrant une meilleure stabilité et des timings de bus optimisés.
JH : Spécification du grade de précision commerciale (linéarité et dérive thermique ajustées par laser sur silicium) associé au boîtier céramique haute fiabilité à broches dorées.
Fabricant : Burr-Brown / Analog Devices
Fonction : Convertisseur Analogique-Numérique (ADC) 12 bits autonome.
Matériaux Premium : Boîtier céramique Cerdip de classe industrielle/militaire avec broches plaquées or pour une conductivité parfaite et une résistance à la corrosion.
Éléments Intégrés : Source de référence 10V ajustée au laser + Horloge interne + Tampons logiques 3 états.
Flexibilité d'Entrée : Plages de tension analogique configurables par broches externes en mode unipolaire (0V à +10V ou 0V à +20V) ou en mode bipolaire (-5V à +5V ou -10V à +10V).
Format : Boîtier céramique DIP28 standard (traversant, format large de 600 mils).
État : Produit authentique, neuf de stock d'époque (NOS).
Diagnostic Express (Valeurs de conversion bloquées, bruit de fond ou absence de sélection de bus) :
Le piège du signal d'état de conversion (STS / BUSY — Broche 28) : La broche Status passe au niveau haut pendant toute la durée de la numérisation. Si votre programme attend la fin de la conversion pour lire le bus et que la broche STS reste indéfiniment bloquée à l'état haut (5V), vérifiez la présence et la propreté de la tension logique +5V (broche 1) ou l'état de la broche d'horloge. Si le séquenceur interne n'est pas alimenté, la puce reste figée au milieu de son cycle d'approximations successives.
Contrôle de la broche de sélection de format (12 / 8 — Broche 2) : Cette broche définit le mode de lecture de la donnée. Reliée au +5V, elle configure le bus pour délivrer les 12 bits en une seule fois (mode 16 bits). Reliée à la masse (0V), elle active le mode fractionné pour les bus 8 bits, où l'état de la broche A0 (broche 4) détermine si la puce présente les 8 bits de poids fort ou les 4 bits de poids faible. Si votre microcontrôleur lit des données incohérentes, inspectez le niveau logique stable de cette broche 2.
Mesure de la broche de référence interne (REF OUT — Broche 10) : La puce génère une tension de référence ultra-stable de +10,00V (broche 10) qui doit généralement être connectée à l'entrée de référence (REF IN — Broche 8). Mesurez cette broche au multimètre : toute dérive ou absence de tension annulera la précision du réseau de résistances interne et faussera l'intégralité de la conversion.
Recommandations de Montage :
Support DIP28 Tulipe Large Doré Conseillé : Pour faire honneur à un composant céramique à pattes dorées et préserver l'impédance de contact sur le long terme, utilisez un support tulipe DIP28 large (600 mils) haut de gamme doté de contacts dorés. Cela évite les couples de métaux incompatibles (acier/or) pouvant générer des micro-corrosions galvaniques et protège la puce de la chaleur d'une soudure directe.
Raccordement des masses analogique et numérique (BIP OFF / AGND / DGND) : Le circuit intègre des sections de conversion très sensibles. La masse analogique (broche 9) et la masse numérique (broche 15) doivent être séparées sur votre PCB et câblées en étoile vers le point central de filtrage de l'alimentation. La broche d'ajustement de décalage bipolaire (BIP OFF — Broche 11) doit être découplée de manière rigoureuse si elle est utilisée.
Filtrage local des rails d'alimentation : L'ADC574AJH est très sensible aux variations des rails analogiques et numériques. Placez un condensateur céramique multicouche (MLCC) de 100 nF en parallèle avec un condensateur au tantale de 10 µF au plus près de la broche 7 (V+) et de la broche 11 (V-) vers la masse analogique, ainsi qu'entre la broche 1 (VLOGIC) et la masse numérique.
Nettoyage anti-capacitif de la zone analogique : Un nettoyage méticuleux à l'alcool isopropylique pur après brasage est obligatoire. Les broches d'entrée analogique (10V IN — Broche 13 et 20V IN — Broche 14) gèrent des signaux de haute précision. Des résidus de flux conducteurs ou hygroscopiques créent des courants de fuite parasites qui ruineront la linéarité du convertisseur et introduiront des erreurs de gain ou des sauts de codes.
