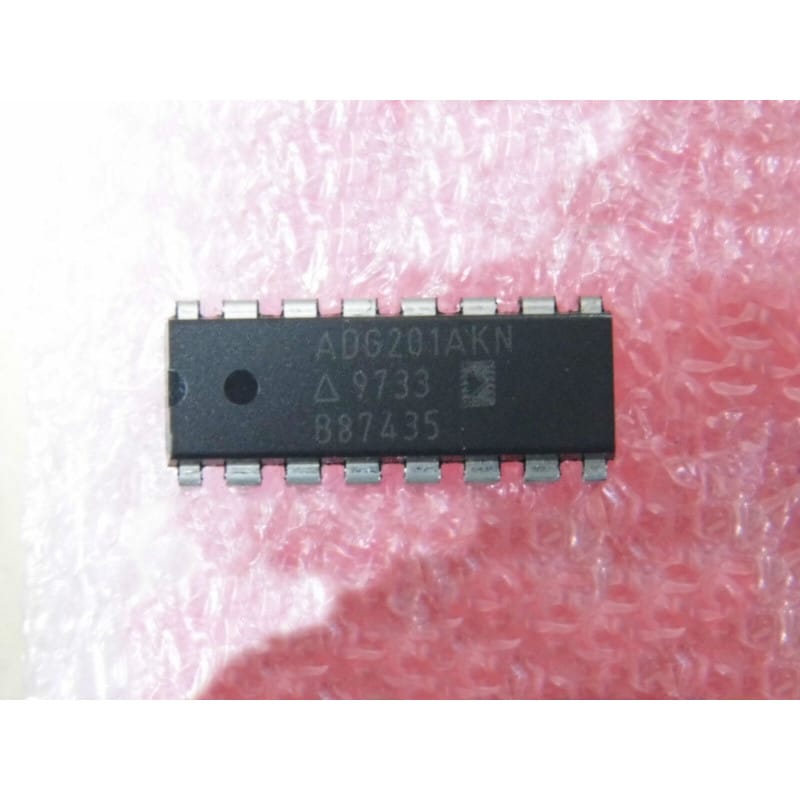

Le ADG201AKN (conçu et fabriqué par Analog Devices) est un circuit intégré monolithique hautes performances contenant quatre interrupteurs analogiques indépendants (Quad SPST — Single Pole, Single Throw). Logé dans un boîtier DIP16 standard (traversant, 16 broches), ce composant se distingue par l'utilisation du procédé de fabrication propriétaire LC2MOS (Linear Compatible CMOS), qui combine la vitesse et la robustesse des transistors CMOS avec une compatibilité linéaire de haute précision.
Ce circuit est configuré en mode Normalement Fermé (NC — Normally Closed) : les interrupteurs internes s'ouvrent lorsqu'un niveau logique haut est appliqué sur leurs broches de commande respectives, et se ferment lors d'un niveau logique bas. Grâce à sa conception avancée, l'ADG201AKN offre une vitesse de commutation très rapide (temps d'ouverture et de fermeture inférieurs à 300 nanosecondes), une résistance à l'état passant très basse et uniforme, ainsi qu'une injection de charge infime, ce qui en fait un excellent choix pour le routage de signaux audio, la commutation de gains dans les amplificateurs opérationnels ou les systèmes de retenue de données d'époque.
L'analyse de sa référence met en évidence ses spécifications :
ADG : Préfixe de la gamme d'interrupteurs et de multiplexeurs analogiques de chez Analog Devices.
201 : Configuration logique quadruple à interrupteurs normalement fermés (NC).
A : Version améliorée de la puce d'origine, offrant des temps de commutation optimisés et une meilleure robustesse électrique.
K : Grade de précision supérieure (résistance à l'état passant plus faible et courant de fuite plus restreint que le grade J).
N : Désigne l'encapsulation classique en boîtier plastique double ligne (PDIP) standard à 16 broches.
Fabricant : Analog Devices
Fonction : Quadruple interrupteur analogique indépendant normalement fermé (Normally Closed).
Technologie : LC2MOS de précision (haute linéarité).
Logique de Commande : Entrées de contrôle numérique compatibles avec les niveaux TTL et CMOS 5V sans nécessiter de composants d'adaptation (idéal pour s'interfacer avec un microcontrôleur type P8031).
Performances Analogiques :
Résistance à l'état passant (Ron) : Très faible, généralement autour de 60 à 90 Ohms, limitant au maximum l'atténuation des signaux faibles.
Injection de charge : Extrêmement faible, évitant l'apparition de bruits de clics (pops) ou de transitoires lors des commutations rapides.
Format : Boîtier plastique DIP16 standard (traversant, 300 mils de large).
État : Produit authentique, neuf de stock d'époque (NOS).
Diagnostic Express (Signal analogique bloqué, distorsion ou bruits parasites) :
Le piège de la logique d'inversion (Normalement Fermé) : Contrairement à la série ADG202 (qui est normalement ouverte), l'ADG201AKN conduit le signal lorsque sa broche de contrôle est à la masse (0V). Si vous appliquez un niveau logique haut (5V), l'interrupteur s'ouvre. Si l'un des canaux refuse de laisser passer le signal analogique, vérifiez à l'oscilloscope que la ligne de commande descend bien en dessous du seuil TTL bas (0,8V). Une ligne de commande coupée ou flottante sera interprétée comme un niveau haut par la puce, laissant l'interrupteur constamment ouvert.
Écrêtage du signal et phénomène de Latch-up : Bien que la technologie LC2MOS soit robuste, veillez à ce que la dynamique de vos signaux analogiques (tensions d'entrée) reste confinée entre les valeurs réelles de vos rails d'alimentation fixes (V+ et V-). Si un signal alternatif dépasse accidentellement ces rails (par exemple en injectant un signal de +/-12V alors que la puce est alimentée en +/-10V), les diodes de protection internes entreront en conduction, déformant le signal utile et risquant de déclencher un phénomène de blocage thermique (latch-up).
Recommandations de Montage :
Support DIP16 Tulipe Conseillé : Traitant des signaux analogiques où la fidélité et la propreté du routage sont essentielles, l'installation d'un support tulipe à 16 broches de haute qualité est fortement recommandée. Cela protège la puce CMOS du stress thermique direct du fer à souder et simplifie les opérations de maintenance curative par substitution immédiate.
Filtrage local des rails d'alimentation : Les transitions rapides des commandes logiques peuvent induire de légers couplages capacitifs dans les canaux de signal analogique. Pour bloquer ces transitoires, soudez un condensateur céramique multicouche (MLCC) de 100 nF au plus près de la broche 13 (VDD) et de la broche 4 (VSS) du support vers le plan de masse central.
Nettoyage anti-capacitif impératif : Un nettoyage méticuleux à l'alcool isopropylique pur après le brasage est obligatoire tout autour du circuit. Les interrupteurs de grade K présentent des courants de fuite extrêmement faibles à l'état ouvert. Des traces de flux de soudure conductrices ou sensibles à l'humidité dégraderont considérablement l'isolation entre les canaux (diaphonie) ou vers la masse, créant un bruit de fond ou des pertes de signal indésirables sur vos lignes de mesure ou vos circuits audio.
