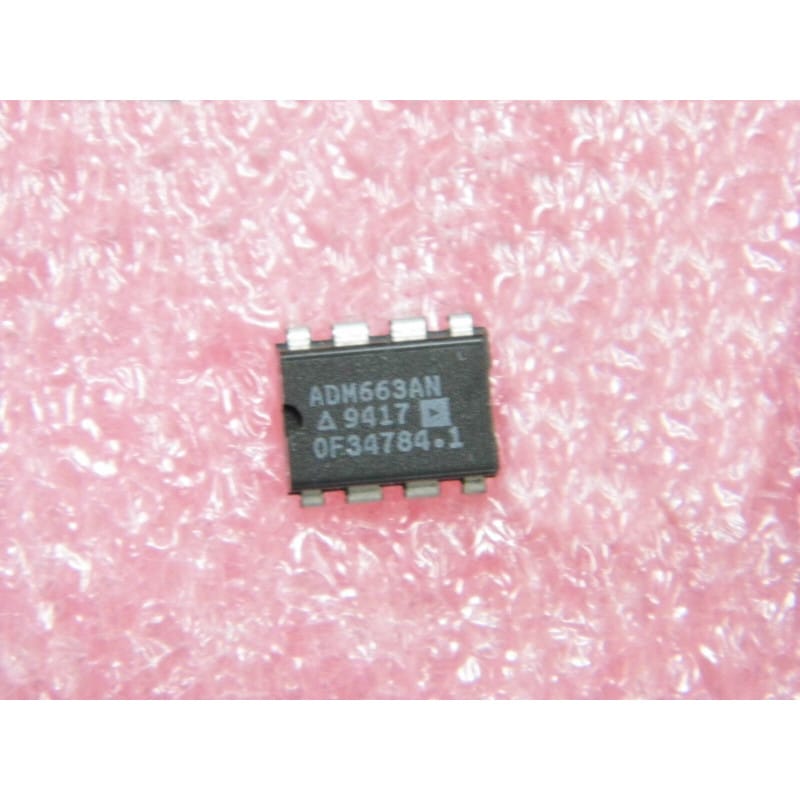

Le ADM663AN (conçu et fabriqué par Analog Devices) est un circuit intégré de gestion d'alimentation hautes performances basé sur une architecture CMOS à très faible consommation. Logé dans un boîtier DIP8 standard (traversant, 8 broches), ce composant polyvalent intègre deux régulateurs de tension linéaires indépendants sur la même puce de silicium : un régulateur principal fixe ou ajustable, et un second régulateur auxiliaire de faible puissance idéal pour les alimentations de sauvegarde (Standby).
Parfaitement adapté aux applications alimentées par piles ou aux cartes électroniques vintage (comme les architectures dotées d'un microcontrôleur P8031), l'ADM663AN brille par son courant de repos extrêmement faible de seulement 9 microampères typique. Cette caractéristique permet de minimiser les pertes d'énergie statique à l'arrêt. Le circuit dispose d'une protection complète par limitation de courant interne (Current Limiting) ainsi que d'une broche de détection de batterie faible (Low Battery Detector).
Fabricant : Analog Devices
Fonction : Régulateur de tension linéaire à faible chute de tension (LDO) et micro-courant de repos.
Configuration de Tension : Échelle ajustable de 1,3 V à 16 V via un réseau de deux résistances externes, ou configuré en mode fixe pré-calibré à +5 V en reliant directement la broche de détection (VOUT SENSE) à la sortie principale.
Performances Électriques :
Courant de repos (Standby Current) : Seulement 9 microampères (µA), limitant la décharge des batteries de sauvegarde de RAM statique.
Courant de sortie maximal : Capable de délivrer jusqu'à 40 mA en continu sur son canal de régulation principal.
Format : Boîtier plastique DIP8 standard (traversant, 300 mils de large).
État : Produit authentique, neuf de stock d'époque (NOS).
Diagnostic Express (Pas de tension en sortie, échauffement ou instabilité) :
Le piège de la broche de sélection (VOUT SENSE / SET — Broches 2 et 1) : Si la puce ne régule pas ou laisse passer la tension d'entrée brute sans réduction, inspectez le câblage de configuration. Pour figer la sortie à +5 V, la broche VOUT SENSE doit être pontée directement sur la sortie VOUT. Pour un montage ajustable, le point milieu de votre pont diviseur de résistances externe doit attaquer la broche SET. Si les résistances ont dérivé ou si la piste est coupée, la boucle de contre-réaction interne sera faussée.
Vérification de la broche d'arrêt (SHUTDOWN — Broche 3) : L'ADM663AN dispose d'une entrée de mise en veille complète. Pour que le régulateur fonctionne activement, cette broche doit impérativement être maintenue au niveau logique bas (0 V / Masse). Si elle est laissée flottante ou si elle reçoit un niveau logique haut (supérieur à 2 V), le régulateur s'éteint instantanément, coupant l'alimentation de la carte pour économiser l'énergie.
Recommandations de Montage :
Support DIP8 Tulipe Recommandé : S'agissant du cœur de l'alimentation de tes modules de précision ou de tes circuits logiques d'époque, l'implantation d'un support tulipe à 8 broches de haute qualité est idéale. Cela permet d'isoler immédiatement le bloc d'alimentation lors des phases de recherche de court-circuit sur la carte ou de remplacer la puce sans stresser thermiquement les pistes de cuivre.
Exigence de condensateurs de filtrage à faible ESR : Pour garantir la stabilité thermique et dynamique de la boucle de régulation LDO, connectez impérativement un condensateur de filtrage en sortie (VOUT — Broche 2) d'au moins 10 µF (Tantale ou Électrolytique de haute qualité) ainsi qu'un condensateur céramique multicouche (MLCC) de 100 nF au plus près des broches d'entrée (VIN — Broche 8) et de masse (GND — Broche 4). L'absence de ces condensateurs peut provoquer l'entrée en auto-oscillation du régulateur, injectant un signal alternatif destructeur sur vos puces logiques en aval.
Nettoyage après brasage : Un nettoyage méticuleux à l'alcool isopropylique pur après le brasage est recommandé. Si vous utilisez l'ADM663AN en mode ajustable avec des résistances de forte valeur pour limiter la consommation, la moindre trace de flux conducteur ou sensible à l'humidité créera une résistance de fuite parasite, modifiant la tension de sortie calculée ou induisant une dérive continue intermittente.
