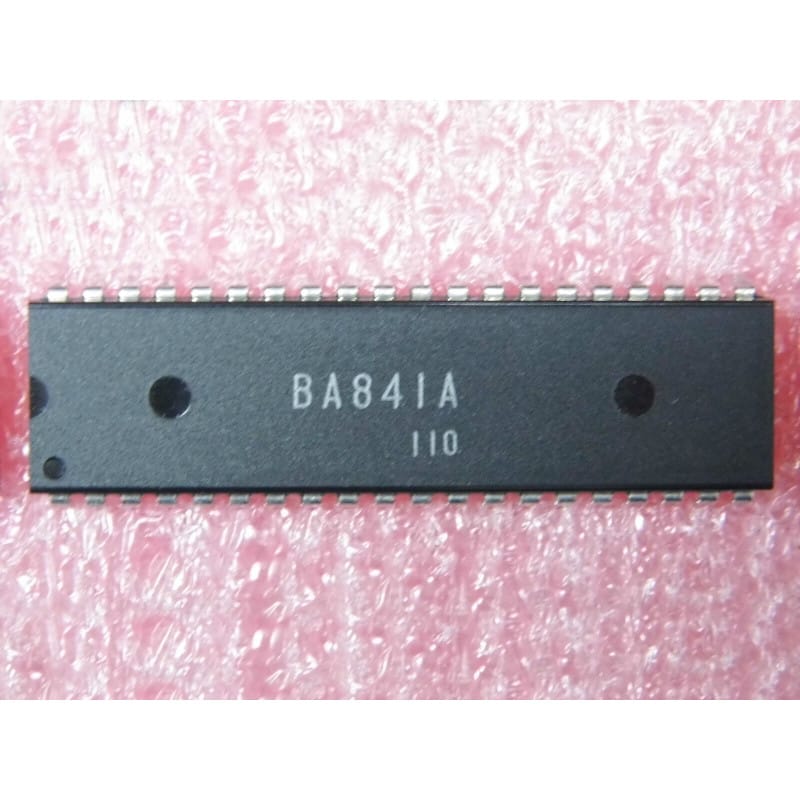

Le BA841A (conçu et fabriqué par ROHM Semiconductor) est un circuit intégré monolithique d'époque qui se configure comme un microcontrôleur 8 bits dédié ou un processeur d'interface périphérique à haute densité. Logé dans un boîtier DIP40 standard (traversant, format large de 600 mils), ce circuit a été développé par ROHM pour centraliser et coordonner la logique de commande, le balayage de matrices de touches, l'affichage et la communication série/parallèle dans les équipements grand public complexes, notamment la génération des magnétoscopes (VCR) haut de gamme et les platines de traitement audio/vidéo des années 80 et 90.
Il intègre sur une seule puce une unité centrale (CPU) 8 bits optimisée, une mémoire ROM masquée contenant le micrologiciel d'application d'origine, une mémoire RAM de travail, ainsi qu'un grand nombre de lignes de ports d'entrées/sorties (I/O) configurables. Sa structure interne lui permet de s'interfacer directement avec les capteurs mécaniques de position, les récepteurs infrarouges et les contrôleurs de moteurs, déchargeant ainsi le processeur central du système.
L'analyse de sa référence met en évidence ses spécifications :
BA : Préfixe des circuits intégrés standards, programmés ou spécifiques de chez ROHM Semiconductor.
841 : Architecture de traitement logique et d'interface micro-programmable dédiée.
A : Index de révision désignant une optimisation des tolérances électriques ou logiques du silicium.
110 : Code dateur d'époque (Datecode) indiquant une fabrication lors du 1er trimestre de l'année 1991 (ou selon la nomenclature ROHM, année 1991, mois de octobre/novembre selon le lot).
Fabricant : ROHM Semiconductor
Fonction : Microcontrôleur 8 bits d'interface / Processeur de gestion périphérique.
Architecture Interne : CPU 8 bits + ROM d'application + RAM statique + Contrôleur d'interruptions matérielles.
Capacité d'Interfaçage : Jusqu'à 32 lignes d'entrées/sorties parallèles permettant de piloter des matrices de boutons, des afficheurs LED ou des commutateurs analogiques (comme la série BA7767AS).
Format : Boîtier plastique DIP40 standard (traversant, 600 mils de large).
État : Produit authentique, neuf de stock d'époque (NOS).
Diagnostic Express (Système totalement inerte, absence de balayage ou logique figée) :
Le piège du signal d'horloge (Oscillateur externe) : Comme tout microcontrôleur, le BA841A a besoin d'un cadencement pour exécuter ses lignes de code internes. Inspectez à l'oscilloscope les broches connectées au résonateur céramique ou au quartz externe (généralement associées à deux petits condensateurs de charge vers la masse). Si le signal sinusoïdal ou d'horloge est absent, aplati ou décalé en fréquence, le séquenceur interne reste figé. Remplacer le résonateur d'époque résout souvent la panne.
Vérification de la ligne de réinitialisation (RESET) : Une broche dédiée gère le Reset de la puce à la mise sous tension. Si cette ligne reste bloquée dans son état actif (à cause d'un condensateur de temporisation en court-circuit ou d'une résistance de tirage coupée), le BA841A ne démarrera jamais son programme d'interface, bloquant l'intégralité des commandes de la carte.
Contrôle des alimentations et masses croisées : Sur un grand boîtier DIP40, assurez-vous que la tension logique stable (VCC, généralement +5V) et la masse (GND) arrivent sans bruit numérique notable. Toute chute sous les 4,5V peut provoquer un comportement erratique de la ROM masquée.
Recommandations de Montage :
Support DIP40 Tulipe Large Impératif : Un grand circuit à 40 broches impose des contraintes mécaniques et thermiques importantes sur les pistes de cuivre fines des PCB d'époque. L'utilisation d'un support tulipe professionnel à 40 broches (largeur 600 mils) est indispensable pour préserver l'intégrité de la carte, s'affranchir du stress thermique d'une soudure directe et faciliter instantanément les tests par substitution.
Sensibilité stricte aux décharges électrostatiques (ESD) : Ce type de circuit logique à haute intégration est sensible à l'électricité statique. Manipulez la puce avec un bracelet antistatique relié à la masse de ton plan de travail et conservez-la dans sa mousse conductrice noire jusqu'à son insertion finale dans son support.
Stratégie de découplage locale : Soudez un condensateur céramique multicouche (MLCC) de 100 nF au plus près des broches d'alimentation du support pour filtrer les transitoires générés par les commutations logiques internes de la CPU.
Nettoyage après brasage : Nettoyez méticuleusement la zone à l'alcool isopropylique pur après soudure. Les lignes de ports d'entrées/sorties à haute impédance peuvent subir des fuites de courant ou des couplages parasites inter-pistes si des résidus de flux conducteurs ou hygroscopiques subsistent, provoquant de fausses détections de touches ou des bugs logiques intermittents.
