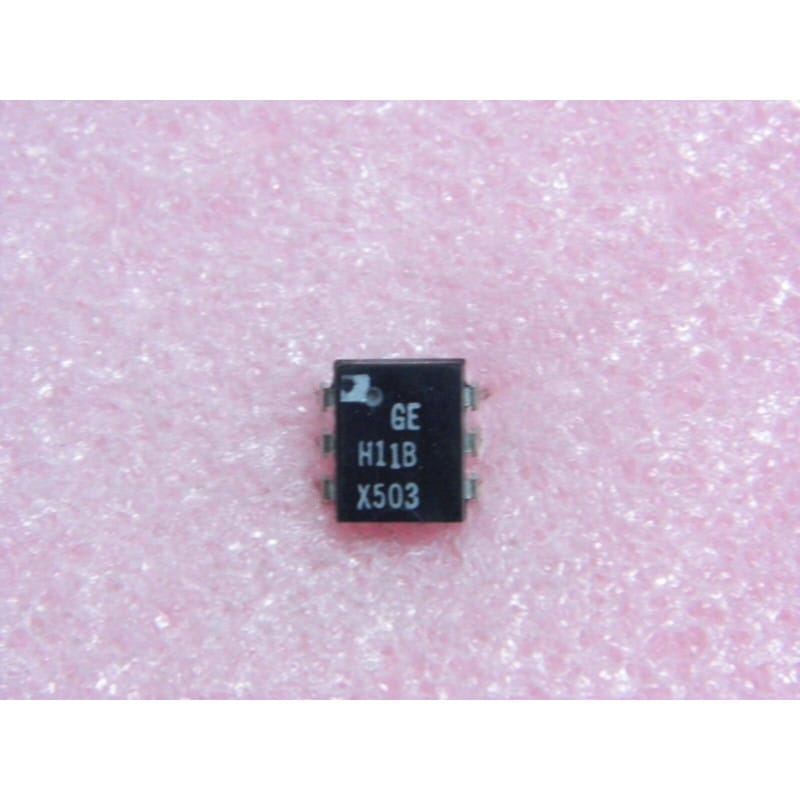

La série H11B (conçue historiquement par des fabricants comme General Electric, Motorola, ou Fairchild) regroupe des circuits intégrés monolithiques d'isolement galvanique hautes performances. Logé dans un boîtier DIP6 standard (traversant, 6 broches au pas de 2,54 mm), ce composant combine une diode émettrice à infrarouge au arséniure de gallium (GaAs) et un phototransistor silicium configuré en paire Darlington à gain très élevé.
La spécificité majeure de la série H11B (comme les variantes courantes H11B1, H11B2 ou H11B3) réside dans son étage de sortie Darlington. Cette topologie interne permet d'obtenir un taux de transfert de courant (CTR — Current Transfer Ratio) exceptionnellement élevé (pouvant atteindre 500 % à 1000 % selon le grade exact), permettant de commuter des charges substantielles côté sortie à partir d'un courant de commande minuscule de seulement quelques milliampères en entrée. C'est le composant idéal pour isoler la logique basse consommation d'un microcontrôleur d'époque (comme la famille P8031) des circuits de puissance, des relais, ou des lignes de commande industrielles bruitées.
Fonction : Optocoupleur / Optoisolateur à sortie phototransistor Darlington.
Performances d'Isolement : Assure une barrière d'isolement diélectrique élevée (généralement entre 5300 V et 7500 V RMS selon le fabricant d'époque) entre les circuits de commande et de puissance.
Spécifications Électriques :
Taux de Transfert de Courant (CTR) : Très élevé, limitant drastiquement la consommation sur l'étage logique d'entrée.
Accès à la Base (Broche 5) : La base du phototransistor est disponible sur une broche externe, permettant d'ajuster la sensibilité du circuit, de modifier les temps de commutation ou d'éliminer le bruit de fuite thermique via une résistance externe.
Format : Boîtier plastique DIP6 standard (traversant, 300 mils de large).
État : Produit authentique, neuf de stock d'époque (NOS).
Configuration du Brochage (Pinout DIP6) :
Broche 1 : Anode (Diode émettrice IR)
Broche 2 : Cathode (Diode émettrice IR)
Broche 3 : Non connectée (NC)
Broche 4 : Émetteur (Sortie Darlington)
Broche 5 : Base (Accès au transistor interne pour filtrage)
Broche 6 : Collecteur (Sortie Darlington)
Diagnostic Express (Pas de commutation en sortie ou signal paresseux) :
Le piège de la chute de tension de la diode d'entrée (Vf) : La diode infrarouge interne présente une chute de tension directe typique d'environ 1,2 V à 1,4 V. Assure-toi que la résistance série calculée pour limiter le courant d'entrée (If) ne restreint pas excessivement l'allumage de la diode, surtout sous un rail logique de 3,3 V ou 5 V. Un courant de 1 à 5 mA suffit généralement à saturer l'étage Darlington en sortie.
Le piège du temps de réponse (Vitesse vs Gain) : En raison de la structure Darlington, la série H11B offre un gain massif mais au détriment de la vitesse de commutation. Les temps de coupure (Toff) peuvent être relativement longs (de l'ordre de 30 à 40 microsecondes). Si ton circuit gère des signaux logiques rapides ou des bus de communication de données, les fronts descendants seront totalement arrondis, provoquant des erreurs logiques. Cet optocoupleur est dédié à la commutation lente (relais, capteurs de position, interfaces de commande).
Contrôle de l'instabilité thermique (Broche 5) : Si la sortie présente des fuites de courant ou s'active de manière intempestive lorsque le boîtier chauffe, soude une résistance de forte valeur (typiquement 1 MOhm à 4,7 MOhms) entre la broche 5 (Base) et la broche 4 (Émetteur). Cela permet de dériver les courants de fuite thermiques vers la masse, au prix d'une légère baisse du CTR global.
Recommandations de Montage :
Support DIP6 Tulipe Conseillé : Pour simplifier le dépannage de tes platines et protéger ce circuit d'interface exposé aux perturbations extérieures (surtensions sur les lignes de relais ou décharges ESD), l'utilisation d'un support tulipe à 6 broches de haute qualité est idéale.
Respect strict des lignes d'isolation (Grounded Isolation Barrier) : Pour conserver l'efficacité de l'isolement galvanique, aucune piste de cuivre du circuit d'entrée (côté basse tension) ne doit croiser, toucher ou passer sous le circuit de sortie (côté puissance) sur le PCB. Laisse un espace d'isolation d'au moins 5 à 8 mm sous le boîtier DIP6.
Nettoyage après brasage : Un nettoyage méticuleux à l'alcool isopropylique pur après le soudage est recommandé. Les résidus de flux conducteurs ou sensibles à l'humidité ambiante au niveau de la broche 5 (Base à haute impédance) peuvent induire des commutations fantômes ou modifier la sensibilité du circuit.
