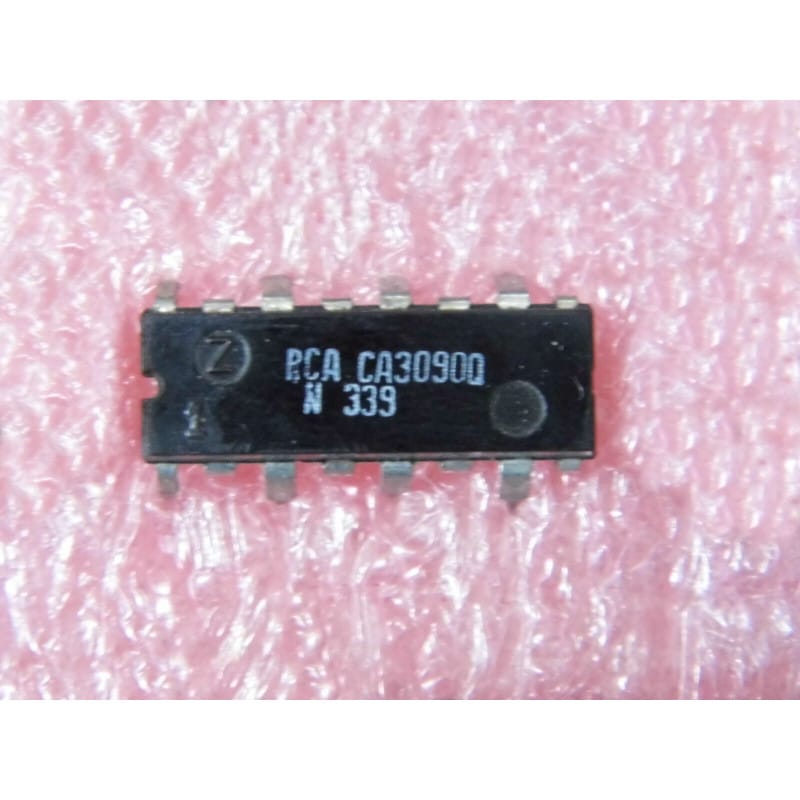

Le CA3090Q (conçu et fabriqué à l'origine par RCA, le pionnier historique des tubes et des circuits intégrés de radiofréquence) est un circuit intégré analogique monolithique complexe de la famille linéaire. Logé dans un boîtier DIP16 standard (traversant, 16 broches), ce composant d'époque est un décodeur/démodulateur stéréo multiplex (MPX) complet à boucle de verrouillage de phase (PLL).
Il a été spécifiquement développé pour équiper les étages de réception des tuners radio FM Haute Fidélité (Hi-Fi) et les autoradios haut de gamme des années 70 et 80. Sa fonction première est de recevoir le signal multiplex composite (MPX) issu du discriminateur FM, d'y détecter le signal pilote à 19 kHz à l'aide d'une structure interne avancée, et de séparer de manière ultra-précise les signaux audio des canaux Gauche (L) et Droite (R). Sa conception interne permet de s'affranchir de l'utilisation de bobines d'accord externes inductives complexes pour la régénération de la sous-porteuse à 38 kHz, simplifiant drastiquement l'alignement en usine.
L'analyse de sa référence met en évidence ses spécifications :
CA : Préfixe historique de la gamme de circuits intégrés linéaires de chez RCA.
3090 : Fonction spécifique de décodeur stéréo MPX de haute précision à base de multiplicateurs quatre quadrants.
Q : Désigne la variante d'encapsulation en boîtier plastique double ligne (PDIP) à 16 broches au pas standard de 2,54 mm.
Fabricant d'origine : RCA (Radio Corporation of America)
Fonction : Décodeur / Démodulateur Stéréo Multiplex pour récepteurs FM.
Éléments Intégrés :
Amplificateur d'entrée de signal composite à haute impédance.
Oscillateur local interne et multiplicateurs de commutation pour la démodulation de la sous-porteuse.
Circuit de commutation automatique Mono/Stéréo automatique basé sur le niveau du signal pilote.
Pilote de voyant lumineux (Stereo Indicator Lamp Driver) capable de commander directement une ampoule à incandescence d'époque ou une LED sur la façade du tuner (jusqu'à 100 mA).
Performances Analogiques : Excellente séparation des canaux (généralement supérieure à 40 dB à 1 kHz) et distorsion harmonique extrêmement faible.
Format : Boîtier plastique DIP16 standard (traversant, 300 mils de large).
État : Produit authentique, neuf de stock d'époque (NOS).
Diagnostic Express (Pas de basculement en stéréo, distorsion audio ou sifflement permanent) :
Le piège du voyant stéréo et du mode Mono forcé (Broche 10 / Sortie Lampe) : Si votre récepteur capte une station FM puissante mais que le son reste désespérément en mono et que le voyant "Stéréo" ne s'allume pas, vérifiez le circuit de la lampe témoin (reliée à la broche 10). L'AD3090Q utilise la charge de cette broche pour valider en interne son détecteur de signal pilote. Si l'ampoule d'origine 12V est grillée, la puce peut rester verrouillée en mode Mono. Si vous remplacez l'ampoule par une LED moderne, vous devez impérativement câbler une résistance de charge en parallèle (généralement entre 470 Ohms et 1 kOhm) pour simuler la consommation du filament et permettre au circuit interne de basculer en Stéréo.
Contrôle du réglage de la fréquence centrale de capture (Broche 14) : Un potentiomètre ajustable ou une résistance fixe de précision est connecté sur la broche 14 pour caler la fréquence de l'oscillateur interne. Si l'ajustable d'époque a vieilli, s'est oxydé ou si sa valeur a dérivé avec la chaleur, la puce sera incapable de se verrouiller sur le signal pilote à 19 kHz. Utilisez un fréquencemètre ou votre oscilloscope pour ajuster cette fréquence centrale au repos (sans signal d'entrée).
Distorsion asymétrique sur les canaux L et R : Inspectez les condensateurs de désaccentuation (De-emphasis) connectés sur les broches de sortie audio gauche et droite. Si ces condensateurs (souvent au film polyester ou au tantale) sont fuyants, la réponse en fréquence s'écroulera et la séparation stéréo sera totalement ruinée.
Recommandations de Montage :
Support DIP16 Tulipe Conseillé : Travaillant sur des signaux de modulation HF et audio sensibles où la moindre capacité parasite ou résistance de contact peut dégrader la séparation des canaux, l'implantation d'un support tulipe à 16 broches de haute qualité est fortement recommandée. Cela protège le silicium d'époque du stress thermique direct du fer à souder et simplifie la maintenance.
Découplage local et blindage des lignes RF : L'étage de démodulation génère des harmoniques internes. Soudez un condensateur céramique multicouche (MLCC) de 100 nF au plus près de la broche d'alimentation (VCC) et de la broche de masse pour bloquer le bruit haute fréquence. Éloignez les pistes d'entrée du signal multiplex composite des lignes de sortie audio pour éviter toute réinjection de signal par diaphonie capacitive.
Nettoyage anti-capacitif impératif : Un nettoyage méticuleux à l'alcool isopropylique pur après le brasage est obligatoire tout autour de la puce. Les blocs d'accord et les boucles de capture d'un décodeur MPX d'époque fonctionnent avec des impédances critiques. Les résidus de flux conducteurs ou hygroscopiques induisent des dérives de fréquence intermittentes, empêchant le décodeur de se verrouiller de manière stable lors des variations de température de l'appareil.
