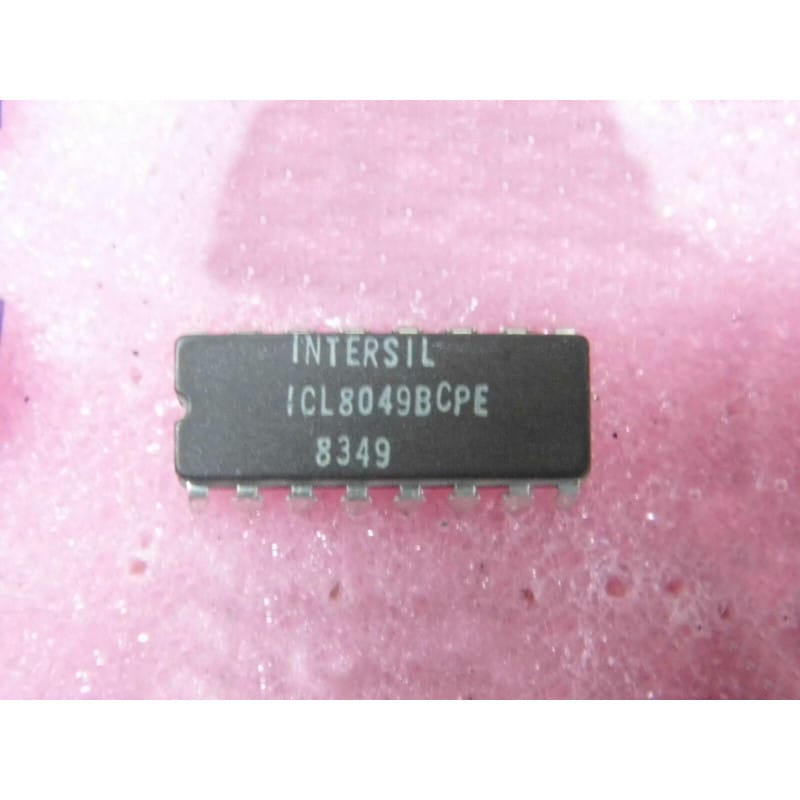

Le ICL8049BCPE (conçu et fabriqué à l'origine par Intersil) est un circuit intégré analogique monolithique d'exception appartenant à la famille des composants linéaires de précision. Logé dans un boîtier DIP16 standard (traversant, 16 broches au pas de 2,54 mm), ce circuit est un amplificateur logarithmique de précision (Logarithmic Amplifier).
Développé à l'aide d'un procédé de fabrication bipolaire avancé avec transistors appairés sur la même puce de silicium, le ICL8049BCPE est spécifiquement conçu pour délivrer une tension de sortie qui est proportionnelle au logarithme naturel (ou en base 10) de son courant ou de sa tension d'entrée. Ce composant est un standard historique de l'industrie pour la compression de signaux analogiques à très large dynamique, le traitement de signaux radar/sonar, l'instrumentation médicale, les luxmètres de précision et les modules de calcul analogique (multiplication, division ou élévation à la puissance de signaux continus).
L'analyse de sa référence met en évidence ses spécifications :
ICL : Préfixe historique de la gamme des circuits intégrés linéaires et d'instrumentation de chez Intersil.
8049 : Fonction spécifique d'amplificateur logarithmique de précision (complémentaire de l'ICL8048 qui est un amplificateur anti-logarithmique).
B : Grade de sélection désignant des tolérances resserrées sur la tension de décalage d'entrée (Offset) et une dérive thermique optimisée.
C : Spécification de la plage de température commerciale standard (0 °C à +70 °C).
P : Désigne l'encapsulation classique en boîtier plastique double ligne (PDIP) à 16 broches (300 mils de la marque).
E : Formulation du boîtier ou index de révision moderne (souvent lié à la conformité environnementale).
Fabricant : Intersil
Fonction : Amplificateur logarithmique complet de tension ou de courant.
Plage Dynamique Exceptionnelle : Capable de traiter des signaux d'entrée variant sur une plage de 6 décades pour le courant (de 1 nA à 1 mA) et sur 3 décades pour la tension (de 10 mV à 10 V) avec une linéarité rigoureuse.
Compensation Thermique Intégrée : La puce intègre des circuits de compensation de température internes qui neutralisent la dérive intrinsèque des jonctions des transistors (loi de Shockley), garantissant la stabilité du gain logarithmique sur toute la plage commerciale.
Ajustements Externes : Dispose de broches dédiées pour affiner manuellement le zéro de l'échelle (Scale Factor) et la tension d'offset à l'aide de potentiomètres ajustables de précision.
Format : Boîtier plastique DIP16 standard (traversant, 300 mils de large).
État : Produit authentique, neuf de stock d'époque (NOS).
Diagnostic Express (Sortie saturée au rail, absence de linéarité ou forte dérive) :
Le piège de la polarité du signal d'entrée (Courant vs Tension) : L'ICL8049 est conçu pour accepter des signaux d'entrée d'une polarité stricte (généralement des courants positifs ou tensions positives selon la configuration des diodes de référence internes). Si le signal d'entrée s'inverse ou subit une alternance négative (même transitoire), la jonction de référence interne se bloque. La sortie de la puce bascule alors instantanément en saturation complète vers l'un des rails d'alimentation (+/-15V), rendant le montage inopérant. Protectez l'entrée si votre signal est alternatif.
Vérification de l'étalonnage de l'échelle (Scale Factor) et de l'Offset : Si la puce fonctionne mais que la courbe de réponse n'est pas logarithmique (pente faussée), inspectez les potentiomètres de réglage externes reliés aux broches de compensation. Les ajustables d'époque ou les résistances à film de carbone associées peuvent présenter de l'oxydation ou avoir dérivé, ruinant la précision du calcul analogique.
Contrôle des courants de fuite en entrée : À l'extrémité basse de la plage dynamique (de l'ordre du nanoampère), le courant d'entrée est si faible que le moindre courant de fuite périphérique perturbe totalement la mesure. Si la sortie stagne et refuse de descendre pour les signaux très faibles, le problème vient souvent d'un composant en fuite en amont.
Recommandations de Montage :
Support DIP16 Tulipe Impératif : Manipulant des micro-courants et des tensions de précision où la moindre résistance de contact ou effet thermocouple perturbe la linéarité, l'implantation d'un support tulipe à 16 broches de très haute qualité est indispensable. Cela protège également la puce du stress thermique direct lié au soudage.
Stratégie de découplage locale stricte : Pour éviter que les bruits hautes fréquences des rails d'alimentation ne polluent l'étage amplificateur à très fort gain, soudez un condensateur céramique multicouche (MLCC) de 100 nF au plus près de la broche positive (V+) et de la broche négative (V-) du support vers le plan de masse central.
Nettoyage anti-capacitif drastique du PCB (Crucial pour les nanoampères) : Un nettoyage méticuleux à l'alcool isopropylique pur après le brasage est obligatoire tout autour du support. À l'échelle du nanoampère, les résidus de flux de brasage conducteurs ou hygroscopiques créent des résistances de fuite parasites entre la broche d'entrée et les pistes environnantes, faussant complètement la fonction logarithmique dans les faibles amplitudes. Un vernis isolant de protection peut être appliqué après un séchage parfait.
