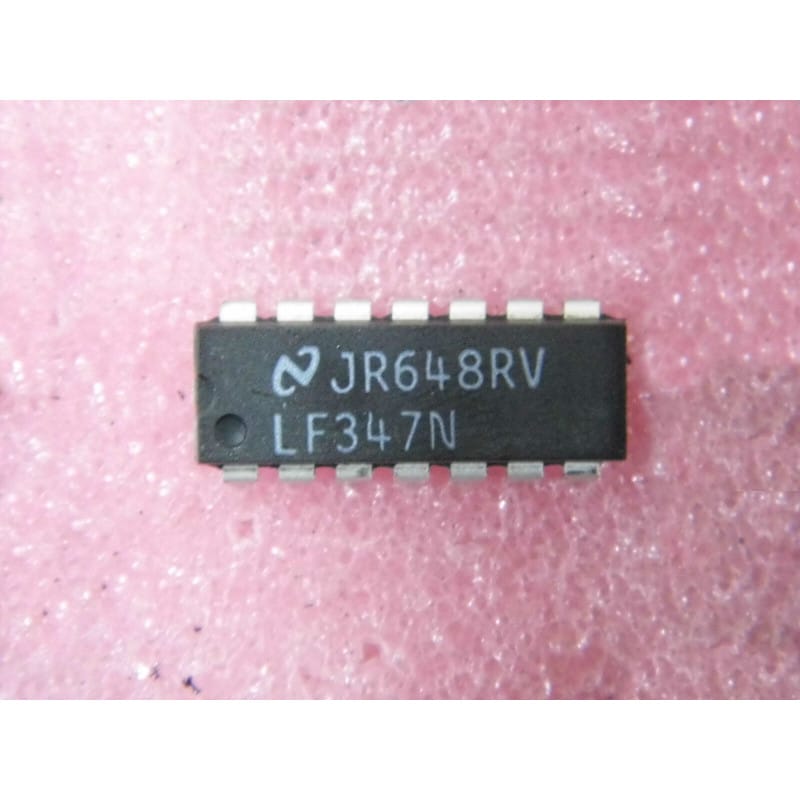

Le LF347N (conçu et produit ici par National Semiconductor) est un circuit intégré analogique monolithique haute performance logé dans un boîtier DIP14 standard (traversant, 14 broches). Ce composant regroupe sur une même puce de silicium quatre amplificateurs opérationnels indépendants à entrées JFET.
La technologie JFET (transistors à effet de champ à jonction) de chez National Semiconductor confère au LF347N des caractéristiques électriques très recherchées par rapport aux amplificateurs bipolaires classiques (comme le LM324) : une impédance d'entrée extrêmement élevée (de l'ordre du Téraohm) et des courants de polarisation d'entrée infimes (quelques picoampères). Associé à une vitesse de balayage (Slew Rate) rapide de 13 V/µs et une large bande passante de 4 MHz, ce composant est idéal pour les applications d'instrumentation, les filtres actifs rapides, l'audio et le traitement de signaux analogiques de précision.
Fabricant : National Semiconductor (NS)
Fonction : Quadruple amplificateur opérationnel (Quad Op-Amp) compensé en fréquence en interne.
Technologie : Entrées JFET / Sorties Bipolaires (BiFET).
Performances Dynamiques :
Vitesse de balayage (Slew Rate) : 13 V/µs (typique), garantissant une excellente réponse transitoire.
Bande passante (Gain Bandwidth Product) : 4 MHz.
Caractéristiques Électriques : Très faible distorsion harmonique, faible bruit en tension, et courant de polarisation d'entrée infime (50 pA typique).
Format : Boîtier plastique DIP14 standard (traversant, 300 mils de large).
Quantité du lot : 2 pièces identiques (parfait pour gérer des signaux stéréo ou des filtres actifs en cascade).
État : Circuits authentiques, neufs de stock d'époque (NOS).
Diagnostic Express (Distorsion sévère, saturation en sortie ou échauffement) :
Le piège des entrées laissées flottantes : Le LF347N contient 4 amplificateurs opérationnels. Si ton montage n'en utilise que 2 ou 3, ne laisse jamais les entrées des amplificateurs inutilisés flottantes. En raison de l'impédance d'entrée JFET colossale de la puce National Semiconductor, les broches libres capteront le moindre bruit électrostatique ambiant, ce qui amènera l'amplificateur inutilisé à osciller à haute fréquence ou à saturer contre l'un des rails d'alimentation. Cela induit une surconsommation de courant, un échauffement anormal du boîtier et transmet du bruit par diaphonie aux autres canaux sains. Règle d'or : câble chaque ampli inutilisé en suiveur de tension (relier sa sortie à son entrée inverseuse) et connecte son entrée non inverseuse à la masse (0V) ou au point milieu de l'alimentation.
Vérification de la symétrie des alimentations : Pour exprimer sa pleine dynamique sans distorsion ni écrêtage asymétrique, le LF347N doit de préférence être alimenté par un rail symétrique propre (ex: +/-12 V ou +/-15 V). Vérifie à l'oscilloscope qu'aucune ondulation de l'alimentation (ronflement de secteur à 50Hz/100Hz) ne vient moduler les broches 4 (VCC+) et 11 (VCC-).
Recommandations de Montage :
Support DIP14 Tulipe Conseillé : Pour tes cartes d'instrumentation ou tes modules audio analogiques, l'implantation d'un support tulipe à 14 broches de haute qualité est idéale. Cela élimine tout risque de surchauffe destructrice du silicium au moment du soudage à la panne et facilite grandement la maintenance curative par substitution.
Découplage local indispensable contre les auto-oscillations : Avec un Slew Rate rapide de 13 V/µs, les étages du LF347N réagissent vivement et peuvent entrer en auto-oscillation si les lignes d'alimentation présentent la moindre inductance parasite. Implante systématiquement un condensateur céramique multicouche (MLCC) de 100 nF au plus près de la broche 4 (VCC+) et de la broche 11 (VCC-) connectés vers un point de masse central solide.
Nettoyage impératif de la zone d'entrée JFET : Un nettoyage méticuleux à l'alcool isopropylique pur après le brasage est obligatoire. Les entrées JFET fonctionnant avec des courants de l'ordre du picoampère, la moindre trace de résidu de flux de brasage, même légèrement humide ou carbonisé, créera un chemin de conduction parasite inter-broches. Cela fausse les tensions de décalage (offset), génère du souffle thermique et détruit complètement la précision de l'impédance d'entrée du circuit.
