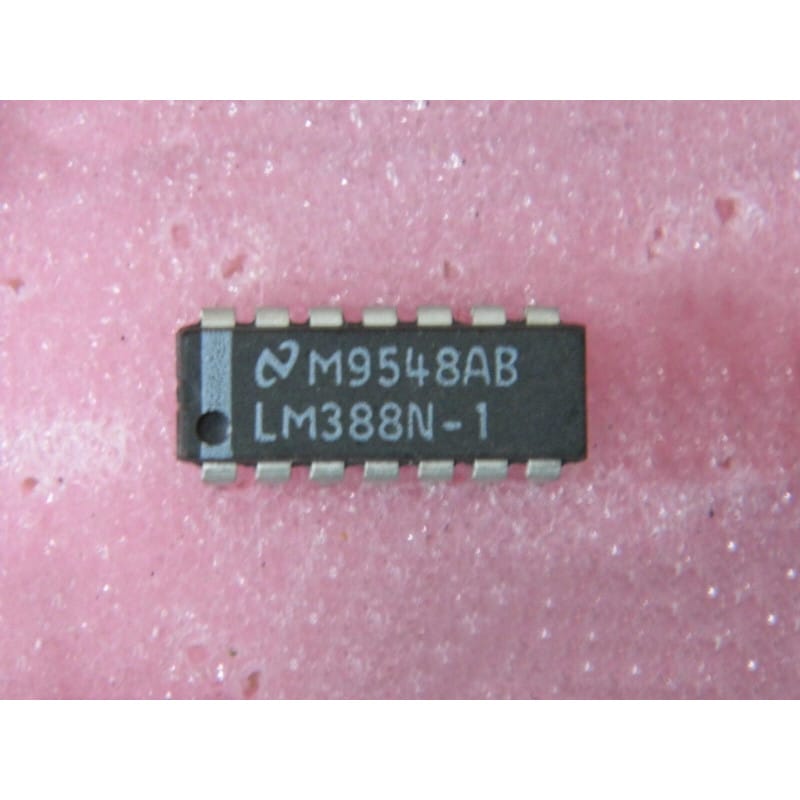

Le LM388N-1 (conçu et fabriqué à l'origine par National Semiconductor) est un circuit intégré monolithique analogique de puissance. Logé dans un boîtier DIP14 standard (traversant, 14 broches au pas de 2,54 mm), ce composant est un amplificateur de puissance audio optimisé pour les applications grand public portatives à basse tension, les récepteurs radio AM/FM, les interphones et les petits systèmes d'amplification autonomes.
Le LM388N-1 partage la même philosophie de simplicité et de polyvalence que le célèbre LM386, mais se distingue par une configuration en boîtier DIP14 qui intègre une disposition spécifique des broches de masse pour améliorer l'évacuation thermique. Conçu pour fonctionner sur une large plage d'alimentation simple (basse tension), il intègre un étage de polarisation qui fixe automatiquement le point milieu à la moitié de la tension d'alimentation. Le gain interne est configuré par défaut à 20 pour limiter le nombre de composants externes, mais peut être ajusté jusqu'à 200 en plaçant simplement une résistance et un condensateur externes entre ses broches de contrôle de gain.
L'analyse de sa référence met en évidence ses spécifications :
LM : Préfixe historique de la gamme des circuits linéaires monolithiques de chez National Semiconductor.
388 : Fonction spécifique d'amplificateur de puissance audio basse tension à haut rendement thermique.
N-1 : Désigne l'encapsulation en boîtier plastique double ligne (PDIP) à 14 broches (300 mils de large), variante à tolérance de tension standard.
Fabricant d'origine : National Semiconductor
Fonction : Amplificateur de puissance audio monocanal (Mono).
Performances Électriques :
Puissance de sortie : Délivre typiquement entre 1,2 Watt et 1,5 Watt RMS sous une charge de 8 Ohms, selon la tension d'alimentation appliquée.
Faible distorsion de croisement : Étage de sortie bipolaire linéaire offrant une restitution sonore claire pour les petits haut-parleurs.
Gestion Thermique Améliorée : Les broches centrales du boîtier DIP14 (généralement connectées ensemble à la masse interne) sont conçues pour être soudées à une zone de cuivre élargie sur le circuit imprimé, faisant office de dissipateur thermique intégré pour stabiliser la puce à forte puissance.
Format : Boîtier plastique DIP14 standard (traversant, 14 broches).
État : Produit authentique, neuf de stock d'époque (NOS).
Diagnostic Express (Silence radio, distorsion extrême ou auto-oscillation permanente) :
Le piège de la tension continue de point milieu (Alimentation simple) : Cet amplificateur fonctionne avec une alimentation simple et nécessite un condensateur électrolytique de liaison de forte valeur en sortie (broche dédiée) vers le haut-parleur. Au repos (sans signal audio), la broche de sortie de la puce doit impérativement présenter une tension continue stable égale à la moitié de la tension d'alimentation principale (VCC / 2). Si vous mesurez 0V ou la valeur totale du rail VCC complet directement sur cette broche, l'étage de puissance bipolaire interne est en court-circuit direct, ce qui impose le remplacement du composant.
Vérification du condensateur de couplage HP : Le condensateur de liaison en série bloque la composante continue pour protéger le haut-parleur. Si ce condensateur d'époque est sec ou fuyant, il laissera passer un courant continu destructeur pour le haut-parleur et surchargera instantanément le LM388N-1 neuf. Remplacez-le systématiquement lors de l'intervention.
Élimination des sifflements à haute fréquence (Réseau de Zobel) : Si l'amplificateur devient brûlant sans signal ou émet un sifflement aigu, vérifiez la présence et l'état du réseau RC de sortie (généralement une résistance de 10 Ohms en série avec un condensateur de 47 nF ou 100 nF reliés à la masse). Ce réseau de stabilisation (Zobel) empêche le circuit d'entrer en auto-oscillation haute fréquence en raison de la nature inductive du haut-parleur.
Recommandations de Montage :
Support DIP14 Tulipe vs Dissipation Thermique : L'installation d'un support tulipe à 14 broches de haute qualité est idéale pour faciliter les tests et la maintenance curative sans stresser les pistes d'époque du circuit imprimé. Attention toutefois : Comme le LM388N-1 utilise ses broches de masse centrales pour évacuer ses calories dans le cuivre de la carte, l'utilisation d'un support surélève la puce et réduit l'efficacité de cette dissipation directe. Si vous utilisez l'appareil à sa puissance maximale et sous sa tension limite supérieure (12V), assurez-vous que l'air circule bien autour du boîtier ou préférez une soudure directe sur le PCB si le plan de masse thermique d'origine l'exige.
Découplage local indispensable : Les amplificateurs audio génèrent de forts appels de courant transitoires. Soudez un condensateur céramique ou plastique de 100 nF au plus près de la broche d'alimentation (VCC) et de la broche de masse pour s'affranchir de tout bruit ou instabilité sur le rail de puissance.
Nettoyage après brasage : Un nettoyage méticuleux à l'alcool isopropylique pur après le soudage est recommandé tout autour de la puce. Les lignes d'entrées analogiques et de réglage de gain ont des impédances sensibles ; les résidus de flux conducteurs ou hygroscopiques peuvent induire des bruits de souffle parasites ou modifier le gain du circuit.
