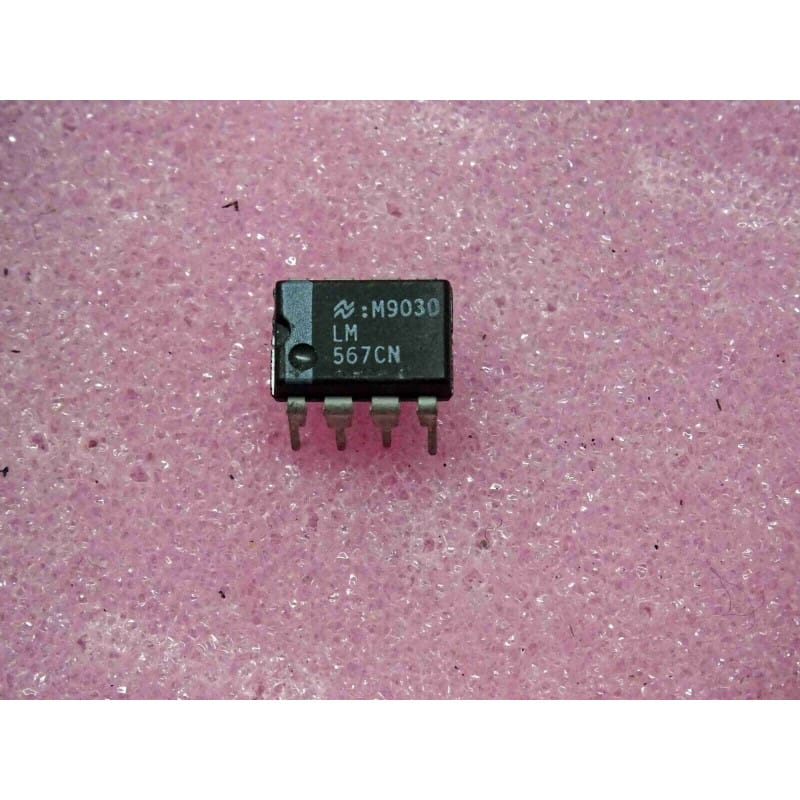

Le LM567CN (conçu et fabriqué par National Semiconductor) est un circuit intégré hautement spécialisé combinant une boucle à verrouillage de phase (PLL) et un détecteur synchrone. Logé dans un boîtier DIP8 standard (traversant, 8 broches), ce composant légendaire est un décodeur de tonalité destiné à identifier de manière ultra-précise la présence d'une fréquence spécifique au milieu d'un signal bruité.
Lorsque le circuit détecte à son entrée une fréquence correspondant exactement à celle de son oscillateur local interne, son étage de sortie bascule. Ce circuit est un classique absolu pour les systèmes de télécommande par tonalités (décodage de fréquences vocales ou industrielles), les récepteurs d'ordres par courants porteurs, les détecteurs d'ultrasons et les interfaces de communication d'époque.
L'analyse de sa référence met en évidence ses spécifications :
LM : Préfixe historique des circuits intégrés linéaires de National Semiconductor.
567 : Fonction logique et analogique de décodeur de tonalité à boucle PLL.
C : Gamme de température de fonctionnement commerciale (0 °C à +70 °C).
N : Désigne l'encapsulation classique en boîtier plastique double ligne (PDIP) standard à 8 broches.
Fabricant : National Semiconductor (NS)
Fonction : Décodeur de tonalité à bande passante réglable (de 0 à 14%).
Fréquence de fonctionnement : Large plage de contrôle, de 0,01 Hz à 500 kHz.
Caractéristiques de sortie : Sortie à collecteur ouvert capable de piloter directement une charge jusqu'à 100 mA (relais, LED, ou entrée logique de microcontrôleur type P8031).
Stabilité : Très haute stabilité de la fréquence centrale de l'oscillateur face aux variations de température.
Format : Boîtier plastique DIP8 standard (traversant, 300 mils de large).
Quantité du lot : 2 pièces identiques (idéal pour la transmission/réception ou le décodage de deux tonalités distinctes).
État : Circuits authentiques, neufs de stock d'époque (NOS).
Diagnostic Express (La sortie ne bascule pas ou reste bloquée à l'état haut) :
Le piège de la sortie à collecteur ouvert (Broche 8) : La sortie du LM567CN n'applique pas de tension d'elle-même. C'est un transistor à collecteur ouvert. Règle absolue : pour mesurer un changement d'état logique à l'oscilloscope ou envoyer le signal vers un microcontrôleur, vous devez obligatoirement câbler une résistance de tirage (pull-up) entre la broche 8 et le rail positif (VCC). Si cette résistance est absente, la broche restera en permanence flottante et vous ne verrez aucune transition.
Contrôle de l'oscillateur local (Broches 5 et 6) : La fréquence cible à détecter est calée par une résistance R connectée entre les broches 5 et 6, et un condensateur C relié entre la broche 6 et la masse. La formule théorique de calcul est F = 1 / (1,1 x R x C). Utilisez votre oscilloscope sur la broche 5 pour vérifier si l'oscillateur interne tourne bien à la bonne fréquence. Si le signal est absent ou erratique, inspectez la dérive ou l'état de fuite du condensateur externe.
Ajustement du condensateur de filtre (Broche 2) : Un condensateur externe relié à la broche 2 détermine la largeur de la bande passante de détection. Si sa valeur est trop élevée, le temps de réponse de la puce devient extrêmement long (le composant paraît inerte). S'il est trop faible, le circuit devient trop sensible et risque de déclencher de manière intempestive au moindre parasite.
Recommandations de Montage :
Support DIP8 Tulipe Conseillé : Pour vos cartes d'expérimentation ou vos platines de décodage, l'implantation d'un support tulipe à 8 broches de haute qualité est idéale. Cela évite d'appliquer un stress thermique excessif au silicium lors du brasage et permet de tester ou d'échanger rapidement la puce pour affiner vos réglages de fréquences.
Filtrage strict de l'alimentation locale : La boucle PLL interne du LM567CN est très sensible aux variations de tension et aux bruits parasites du rail d'alimentation. Soudez systématiquement un condensateur céramique multicouche (MLCC) de 100 nF au plus près de la broche 4 (VCC) et de la broche 7 (GND) du support pour éviter que des bruits de commutation numérique ou des oscillations analogiques environnantes ne viennent perturber le verrouillage de phase.
Nettoyage méticuleux de la zone de cadencement : Un nettoyage minutieux à l'alcool isopropylique pur après soudure est impératif. Le réseau RC externe (broches 5 et 6) utilise souvent des résistances de forte valeur. Des dépôts conducteurs ou de l'humidité dans les résidus de flux peuvent fausser l'impédance de la boucle, entraînant une dérive thermique de la fréquence centrale et rendant le décodeur "sourd" à la bonne tonalité.
