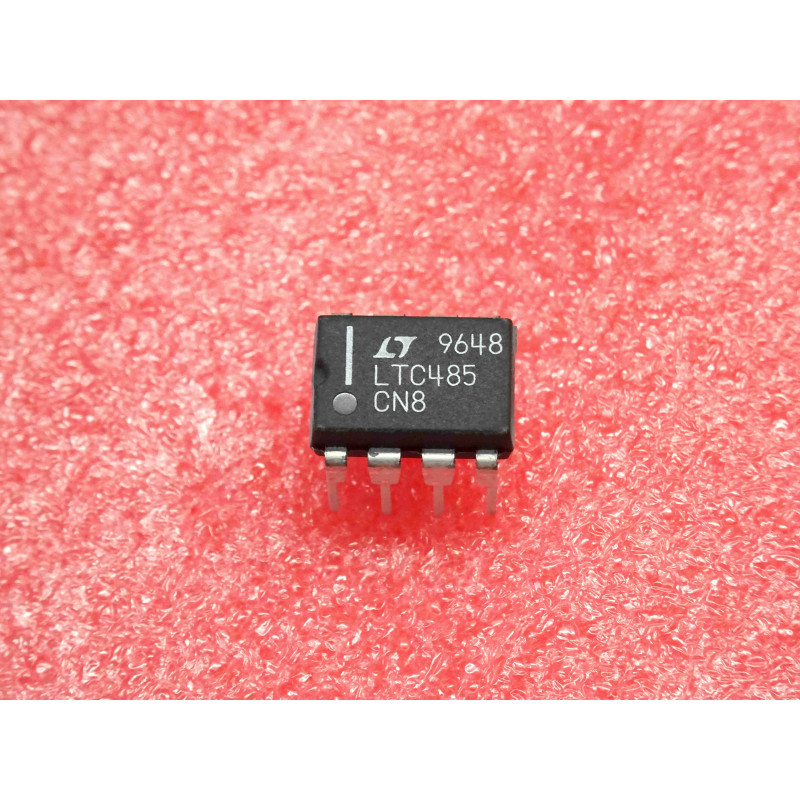

Le LTC485CN8 (conçu et fabriqué à l'origine par Linear Technology, aujourd'hui Analog Devices) est un circuit intégré monolithique d'interface de précision à très basse consommation. Logé dans un boîtier DIP8 standard (traversant, 8 broches au pas de 2,54 mm), ce composant est un émetteur/récepteur (transceiver) de ligne différentiel spécifiquement optimisé pour les liaisons de communication selon les normes de l'industrie RS-485 et RS-422.
Directement compatible broche à broche avec les standards comme le MAX485, le LTC485CN8 se distingue par une consommation de courant au repos extrêmement faible (seulement 300 microampères typiques), ce qui en fait un excellent choix pour les équipements industriels d'époque, les bus de terrain et les réseaux de communication multipoints (jusqu'à 32 transceivers sur le même bus). Son architecture différentielle lui confère une immunité exceptionnelle contre les bruits électromagnétiques et les variations de potentiel de terre entre les nœuds du réseau.
L'analyse de sa référence met en évidence ses spécifications :
LTC : Préfixe signature de la marque Linear Technology Corporation.
485 : Désigne la fonction dédiée d'émetteur/récepteur pour bus industriel RS-485 / RS-422.
C : Spécification de la plage de température commerciale standard (0 °C à +70 °C).
N8 : Désigne l'encapsulation classique en boîtier plastique double ligne (PDIP) standard à 8 broches (300 mils de large).
Fabricant d'origine : Linear Technology (Analog Devices)
Fonction : Transceiver de ligne différentiel RS-485 / RS-422 bidirectionnel (Half-Duplex).
Performances de Consommation : Courant d'alimentation de seulement 300 microampères typiques en fonctionnement, limitant la chauffe et la charge sur le rail logique 5V.
Vitesse de Commutation : Conçu pour des transmissions fiables à haute vitesse, supportant des débits de données allant jusqu'à 2,5 Mbaud (2,5 Mbps).
Sécurité et Protection du Bus :
Les sorties du driver intègrent une limitation de courant thermique et électrique protégeant le silicium contre les courts-circuits directs sur le bus.
Entrées de récepteur dotées d'une sécurité intégrée (Fail-safe) garantissant un état logique haut stable en sortie si les lignes du bus sont laissées flottantes ou ouvertes.
Format : Boîtier plastique DIP8 standard (traversant, 8 broches).
État : Produit authentique, neuf de stock d'époque (NOS).
Diagnostic Express (Bus bloqué, perte de trames ou surchauffe) :
Le piège de la gestion des lignes de contrôle (/RE et DE) : Le LTC485 fonctionne en mode alterné (Half-Duplex). Les broches 2 et 3 sont fréquemment reliées ensemble pour être pilotées par une unique broche de commande du microcontrôleur : au niveau bas (0V), la puce écoute le bus ; au niveau haut (5V), la puce parle sur le bus. Si la ligne de commande est coupée ou reste flottante, le composant peut se bloquer en mode émission permanente, paralysant instantanément toute communication sur l'ensemble du réseau RS-485.
Vérification de l'adaptation d'impédance de ligne (Résistances de fin de bus) : Si les signaux logiques s'effondrent ou présentent des rebonds sévères à l'oscilloscope à l'extrémité du câble, assurez-vous que les deux extrémités physiques du bus RS-485 intègrent bien une résistance de terminaison (généralement 120 Ohms câblée directement entre les lignes A et B). Sans ces résistances, les réflexions d'ondes gâchent l'intégrité du signal à 2,5 Mbps.
Contrôle des tensions de mode commun : Bien que le LTC485 tolère des tensions de mode commun importantes sur le bus (de -7V à +12V), une rupture de masse ou une boucle de terre sévère entre deux machines distantes peut dépasser ces limites et griller instantanément l'étage différentiel de la puce.
Recommandations de Montage :
Support DIP8 Tulipe Très Conseillé : Installé sur des lignes de communication industrielles ou domotiques exposées à des câblages externes prolongés, le LTC485CN8 subit en première ligne les risques d'erreurs de branchement, d'ESD et de transitoires électriques. L'équiper d'un support tulipe à 8 broches de haute qualité simplifie le diagnostic par substitution immédiate et protège la platine d'origine.
Routage et Découplage local : Soudez un condensateur céramique multicouche (MLCC) de 100 nF au plus près de la broche 8 (VCC) et de la broche 5 (GND) sous le support. Éloignez au maximum les lignes de bus A et B (broches 6 et 7) des pistes logiques rapides de traitement pour éliminer la diaphonie.
Nettoyage final après brasage : Un nettoyage à l'alcool isopropylique pur après soudure élimine les impuretés et résidus de flux conducteurs autour des broches de bus à haute impédance, protégeant le circuit des fuites capacitives intermittentes.
