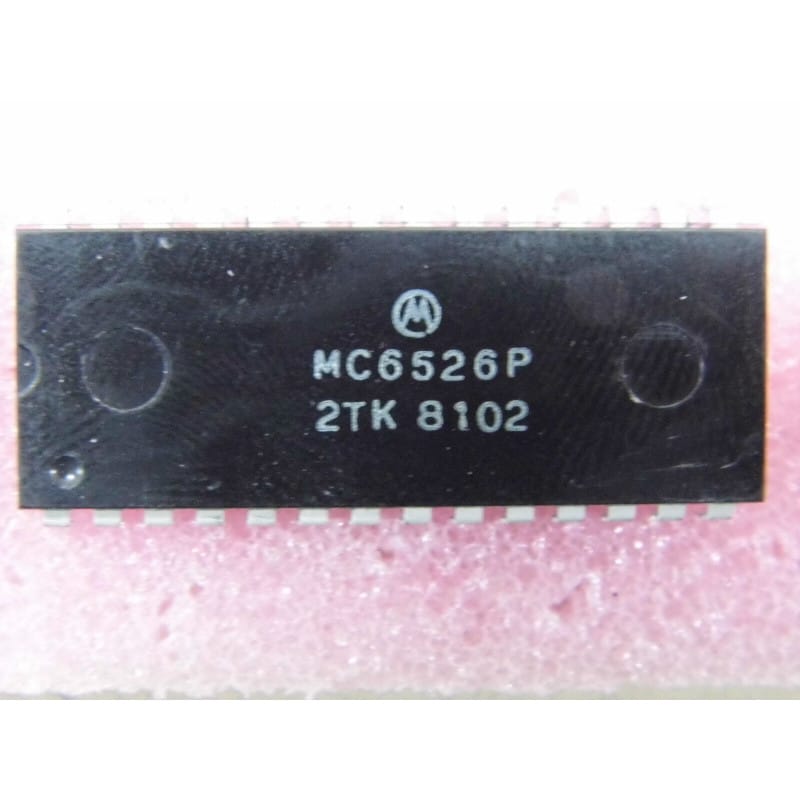

Le MC6526P (conçu à l'origine par MOS Technology, produit sous licence ou distribué par d'autres fabricants comme Motorola sous ce préfixe) est un circuit intégré monolithique d'architecture logique hautement spécialisé. Logé dans un boîtier DIP28 standard (traversant, 28 broches au pas de 2,54 mm), ce composant est un Adaptateur d'Interface Complexe (Complex Interface Adapter ou CIA).
C'est une puce légendaire et cruciale de l'histoire de la micro-informatique 8 bits. Le 6526 a été le cœur battant de la gestion des périphériques du mythique Commodore 64 (C64), du Commodore 128, ainsi que de la gamme d'ordinateurs Amiga (Amiga 500, 2000, etc.). Sa fonction principale est de servir de pont d'interface d'entrées/sorties programmable ultra-polyvalent entre le processeur central (CPU 6510 ou 68000) et le monde extérieur. Il gère à lui seul le balayage de la matrice du clavier, la lecture des joysticks, le port série utilisateur, le port parallèle de l'imprimante, ainsi que le contrôle du lecteur de disquettes (sur Amiga).
L'analyse de sa référence met en évidence ses spécifications :
MC / MOS : Préfixe indiquant le fabricant ou le distributeur de la puce d'architecture 65xx.
6526 : Architecture matérielle interne de la puce CIA (successeur évolué du VIA 6522).
P : Désigne l'encapsulation classique en boîtier plastique double ligne (PDIP) standard à 28 broches (600 mils de large).
Fonction : Contrôleur d'Entrées/Sorties Programmable et Gestionnaire de Temps (CIA).
Ressources Matérielles Intégrées :
Deux ports d'entrées/sorties parallèles de 8 bits (Port A et Port B) : Entièrement programmables en direction (bit par bit) pour scruter le clavier ou commander des lignes logiques.
Un port série bidirectionnel complet : Intégrant un registre à décalage interne pour les communications série synchrones d'époque.
Deux temporisateurs/compteurs de 16 bits indépendants (Timer A et Timer B) : Capables de générer des interruptions ultra-précises, des signaux PWM, ou de compter des impulsions externes.
Une horloge temps réel (TOD — Time of Day) : Un compteur interne gérant l'heure, les minutes, les secondes et les dixièmes de seconde avec un registre d'alarme programmable, synchronisé sur la fréquence du secteur (50 Hz ou 60 Hz).
Gestion des Interruptions : Un registre de contrôle des interruptions (ICR) permet d'alerter immédiatement le processeur central lors d'un événement sur les temporisateurs, le port série ou l'horloge.
Format : Boîtier plastique DIP28 large (Traversant, 28 broches, 600 mils).
État : Composant vintage authentique, pièce de rechange d'époque (NOS ou testée sur machine).
Diagnostic Express (Clavier inopérant, joysticks fous, écran noir ou panne de lecteur disquette) :
Le piège des lignes de Joysticks et de Clavier communes (Sur C64) : Les deux puces CIA du Commodore 64 (U1 et U2) sont directement exposées aux agressions extérieures. La puce U1 gère le clavier et les deux ports joysticks. Si un utilisateur branche ou débranche un joystick à chaud et provoque une décharge statique (ESD), les transistors des lignes de ports du 6526 claquent instantanément. Le symptôme typique : certaines touches du clavier cessent de répondre du jour au lendemain, ou le curseur reste bloqué dans une direction.
Le test de permutation express (Swap Test) : Sur la carte mère d'un Commodore 64, les deux puces CIA (U1 et U2) sont identiques. Si elles sont montées sur support, vous pouvez les intervertir pour valider le diagnostic. Si la panne de clavier disparaît mais que le port série/lecteur de disquettes (géré par U2) cesse de fonctionner, votre puce 6526 permutée est définitivement défaillante et doit être remplacée.
Le piège du blocage de bus (Écran noir au démarrage) : Si un CIA subit un court-circuit interne majeur sur ses lignes de données ou sur sa broche d'interruption (/IRQ), il peut figer le bus système complet de l'ordinateur. Le processeur ne peut plus lire la ROM de démarrage, ce qui se traduit par un écran noir fixe à l'allumage de la machine, laissant penser à une panne de CPU ou de PLA.
Recommandations de Montage :
Support DIP28 Large Tulipe Obligatoire : Ces puces logiques vintage ne sont plus produites et leur valeur historique est importante. N'envisagez jamais de souder directement un 6526 neuf ou d'époque sur le circuit imprimé. Installez un support tulipe à 28 broches (format large, 600 mils) de haute qualité. Cela protège le silicium de la chaleur du fer et simplifie les futures opérations de maintenance.
Précautions drastiques contre les décharges électrostatiques (ESD) : Fabriqué avec les technologies NMOS/CMOS sensibles des années 80, le MC6526P possède une protection très limitée contre l'électricité statique. Manipulez la puce par ses bords en plastique, portez un bracelet antistatique relié à la terre de ton établi, et conservez-la dans de la mousse conductrice ou un tube antistatique avant son insertion.
Nettoyage final après brasage : Nettoyez méticuleux la zone à l'alcool isopropylique pur après le soudage du support pour éliminer tout résidu de flux. Les lignes d'adresse et de données du bus système fonctionnent à des fréquences rapides (autour de 1 MHz à 7 MHz) ; les résidus conducteurs ou humides peuvent causer des instabilités de lecture ou des plantages intermittents de la mémoire.
