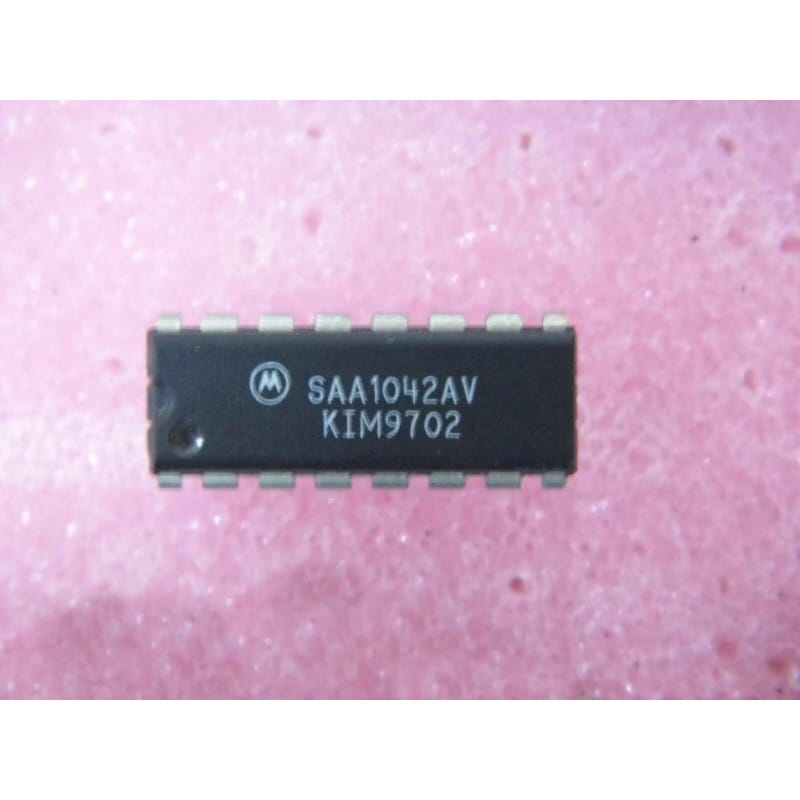

Le SAA1042AV (conçu à l'origine par Philips, mais fabriqué et distribué massivement sous cette référence exacte par Motorola) est un circuit intégré monolithique d'interface de puissance. Logé dans un boîtier DIP16 standard (traversant, 16 broches au pas de 2,54 mm), ce composant est un pilote de moteur pas-à-pas bipolaire (Stepper Motor Driver).
Très populaire dans les années 80 et 90, le SAA1042AV a été conçu pour simplifier l'interface entre un microcontrôleur ou une logique de commande basse tension (TTL/CMOS) et un moteur pas-à-pas bipolaire à deux phases. La force de cette puce réside dans son architecture interne "tout-en-un" : elle intègre à la fois le traducteur logique (qui génère automatiquement la séquence des phases du moteur) et les étages de puissance en pont en H pour attaquer directement les bobinages. Il a été largement déployé dans les imprimantes d'époque, les tables traçantes (plotters), les scanners, les lecteurs de disquettes industriels et les platines de commande de petite robotique ou de machines-outils vintage.
L'analyse de sa référence met en évidence ses spécifications :
SAA : Préfixe d'origine du catalogue européen (Pro Electron) désignant un circuit intégré numérique ou mixte grand public/industriel.
1042 : Architecture spécifique de contrôleur/pilote de moteur pas-à-pas à séquenceur intégré.
A : Variante de performance ou de sélection électrique de l'étage de puissance.
V : Code indicatif lié au brochage ou à des spécifications d'immunité/synchronisation de la gamme Motorola.
Fabricant : Motorola (sous licence d'architecture)
Fonction : Contrôleur et pilote de puissance pour moteurs pas-à-pas bipolaires (2 phases).
Séquenceur Interne Polyvalent : Il prend en charge deux modes de marche configurables par une broche logique dédiée :
Mode plein pas (Full-Step) : Séquence standard à deux phases excitées pour un couple maximal.
Mode demi-pas (Half-Step) : Alterne entre une et deux phases excitées pour doubler la résolution géométrique du moteur et fluidifier la rotation.
Commande Simplifiée : Ne nécessite que trois signaux de contrôle en entrée :
Clock (Pas) : Une impulsion fait avancer le moteur d'un pas (ou demi-pas).
CW/CCW (Sens) : Contrôle instantané du sens de rotation (Horaire / Anti-horaire).
Set (Initialisation) : Permet de réinitialiser le séquenceur interne sur une phase d'origine déterminée.
Format thermique amélioré : Boîtier plastique DIP16 standard doté d'une structure interne conçue pour évacuer la chaleur via les broches de masse centrales.
État : Produit authentique, neuf de stock d'époque (NOS).
Diagnostic Express (Le moteur grogne mais ne tourne pas, saccade, ou la puce est bouillante) :
Le piège du claquage asymétrique des ponts de puissance : Le SAA1042AV intègre deux ponts en H complets pour inverser le courant dans les deux bobines du moteur. Si le moteur a subi un blocage mécanique prolongé, ou si un fil de bobine s'est débranché en cours de marche (créant une surtension inductive majeure), l'un des transistors internes peut griller en circuit ouvert ou en court-circuit. Le symptôme : le moteur tremble sur place, refuse de démarrer tout seul ou saccade violemment. Mesurez à l'oscilloscope ou au multimètre les sorties de puissance (broches menant aux bobines) pendant l'envoi d'impulsions d'horloge pour valider la symétrie des commutations.
Vérification de la broche de sélection du sens (CW/CCW) : Si le moteur tourne toujours dans le même sens, peu importe l'ordre envoyé par la logique, vérifiez le niveau de tension sur l'entrée de direction. Une piste coupée ou une entrée logique détruite par une décharge électrostatique maintient la puce sur un état par défaut.
Contrôle des diodes de protection de roue libre externes (si requises par le design) : Selon les configurations de cartes d'époque, des diodes de serrage externes rapides sont parfois implantées pour protéger la puce contre les pointes inductives du moteur. Si l'une de ces diodes est fuyante ou en court-circuit, elle écrasera le signal de puissance et fera surchauffer instantanément le SAA1042AV neuf.
Recommandations de Montage :
Support DIP16 Tulipe Conseillé (avec réserves thermiques) : Comme tout composant d'interface de puissance en contact avec des actionneurs mécaniques extérieurs, le SAA1042AV est sujet aux pannes. L'implantation d'un support tulipe à 16 broches de haute qualité facilite grandement la maintenance curative par simple substitution. Attention toutefois : ce circuit dissipe une partie de ses calories par ses broches de masse centrales qui font contact avec le cuivre de la carte. Si le moteur utilisé consomme le courant maximal autorisé par la puce, préférez une soudure directe sur le PCB (ou l'ajout d'un petit dissipateur thermique collé sur le dessus du boîtier en plastique) pour éviter toute mise en sécurité thermique ou vieillissement prématuré.
Découplage local indispensable : Les commutations rapides de courant dans les bobinages du moteur génèrent d'importants parasites sur les rails d'alimentation. Soudez un condensateur céramique multicouche (MLCC) de 100 nF au plus près de la broche d'alimentation logique (VCC) et un condensateur électrolytique de bonne valeur (par exemple 47 µF à 100 µF) au plus près de la broche d'alimentation de puissance (VS) pour stabiliser le circuit.
Nettoyage final après brasage : Nettoyez soigneusement la zone entourant le circuit à l'aide d'alcool isopropylique pur. Les entrées logiques de commande (Clock, Direction) fonctionnent à haute impédance ; le moindre résidu de flux de soudure conducteur ou sensible à l'humidité ambiante peut provoquer des sauts de pas intermittents ou des erreurs de direction.
