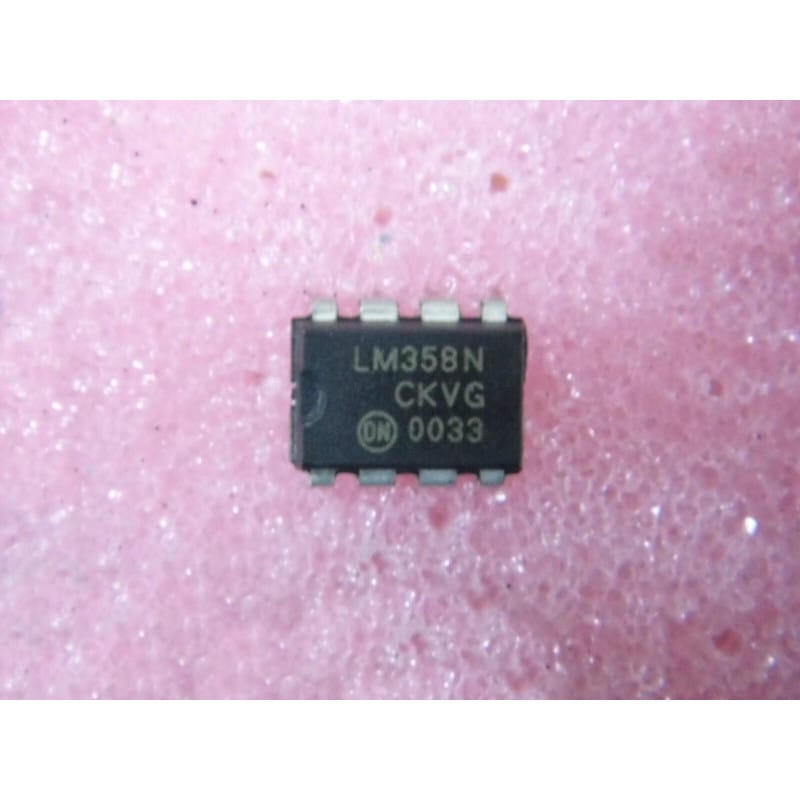

Le LM358N (produit ici par ON Semiconductor) est un circuit intégré analogique monolithique standard de l'industrie logé dans un boîtier DIP8 standard (traversant, 8 broches). Ce composant regroupe sur une même puce de silicium deux amplificateurs opérationnels indépendants à haut gain, compensés en fréquence en interne.
La particularité majeure du LM358N est sa capacité à fonctionner sur une très large plage d'alimentations simples (mono-tension) et de permettre aux tensions d'entrée en mode commun d'inclure directement la masse (0V). Sa très faible consommation de courant indépendante de la valeur de la tension d'alimentation en fait un standard incontournable pour les modules de détection, les comparateurs de logique, les amplificateurs de transducteurs et les filtres analogiques polyvalents.
L'analyse de sa référence met en évidence ses spécifications :
LM : Préfixe historique des circuits intégrés linéaires de précision.
358 : Version double de l'architecture du classique quadruple amplificateur LM324.
N : Désigne l'encapsulation classique en boîtier plastique double ligne (PDIP) standard à 8 broches.
Fabricant : ON Semiconductor
Fonction : Double amplificateur opérationnel (Dual Op-Amp) à compensation interne.
Plage d'Alimentation :
Alimentation simple : De 3 V à 32 V (idéal pour les systèmes logiques 5V).
Alimentation symétrique : De +/-1,5 V à +/-16 V.
Caractéristiques d'Entrée : Plage de tension en mode commun incluant la masse (0V), permettant une détection directe au niveau bas sans rail négatif.
Performances : Faible courant de polarisation d'entrée (45 nA typique) et faible tension de décalage (offset).
Format : Boîtier plastique DIP8 standard (traversant, 300 mils de large).
Quantité du lot : 3 pièces identiques (un standard pour la maintenance courante).
État : Circuits authentiques, neufs de stock d'époque (NOS).
Diagnostic Express (Distorsion de croisement, signal bloqué au niveau bas ou instabilité) :
Le piège de la distorsion de croisement (Crossover Distortion) en audio : Le LM358N est conçu pour privilégier la faible consommation et le fonctionnement en mono-tension, avec un étage de sortie de classe B. Si vous l'utilisez pour traiter des signaux audio alternatifs (comme un préamplificateur de signal de guitare ou un mixeur), l'étage de sortie présente une distorsion de croisement notable lors des transitions par zéro volt. Pour éliminer ce défaut en audio, connectez une résistance de tirage (pull-up ou pull-down) de forte valeur (généralement entre 4,7 kOhm et 10 kOhm) directement entre la broche de sortie de l'ampli (broches 1 ou 7) et l'un des rails d'alimentation. Cela force l'étage de sortie à travailler en classe A pure sur les petits signaux.
Gestion de l'amplificateur inutilisé : Le boîtier contient 2 amplificateurs. Si votre circuit n'en utilise qu'un seul, ne laissez jamais les broches du second amplificateur libres ou flottantes. La puce capterait les parasites, entrerait en oscillation haute fréquence et perturberait le canal actif. Câblez l'ampli inutilisé en suiveur (relier sa sortie à son entrée inverseuse) et connectez son entrée non inverseuse à un potentiel stable (par exemple la masse en alimentation symétrique, ou un point milieu entre VCC et la masse en alimentation simple).
Recommandations de Montage :
Support DIP8 Tulipe Conseillé : Véritable pièce maîtresse de la maintenance ou du prototypage analogique, le LM358N gagne à être placé sur un support tulipe à 8 broches de haute qualité. Cela permet d'isoler instantanément le circuit pour des tests d'alimentation ou un remplacement rapide sans abîmer les pistes de votre circuit imprimé.
Filtrage du rail d'alimentation : Bien que le circuit présente un taux de réjection des variations d'alimentation élevé, les commutations de circuits numériques logiques voisins peuvent induire du bruit. Soudez un condensateur céramique multicouche (MLCC) de 100 nF au plus près de la broche 8 (VCC) et de la broche 4 (GND) du support pour stabiliser l'alimentation interne.
Nettoyage après brasage : Un nettoyage minutieux à l'alcool isopropylique pur après le brasage est recommandé. Les résidus de flux conducteurs ou hygroscopiques peuvent former des ponts de résistance parasites de forte valeur entre les broches d'entrée inverseuse et non inverseuse, faussant les calculs de gain ou provoquant des dérives continues intermittentes.
