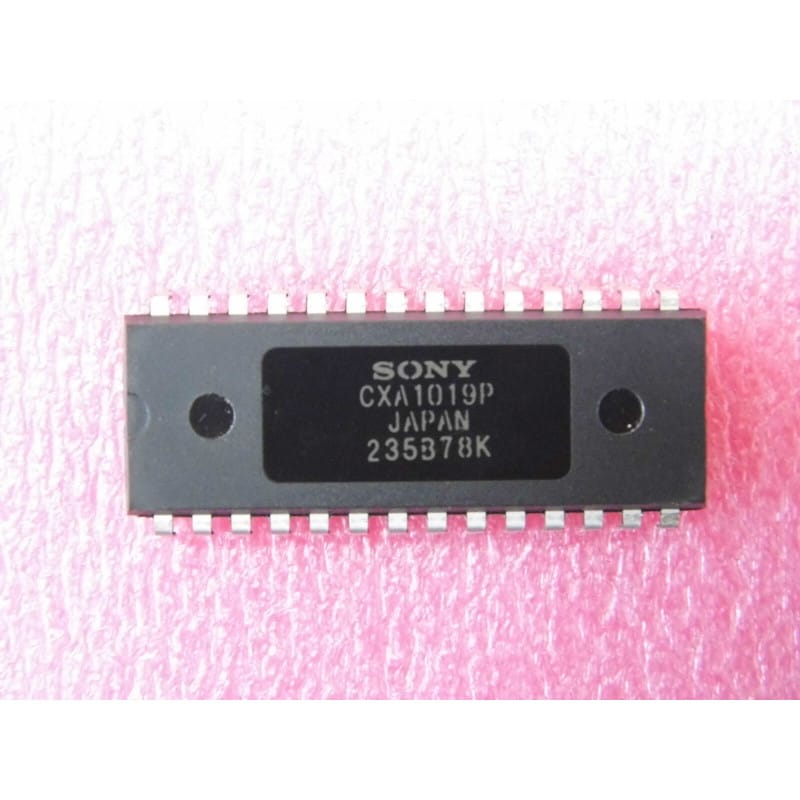

Le CXA1019P (conçu et fabriqué par Sony) est un circuit intégré monolithique analogique bipolaire hautement intégré. Logé dans un boîtier DIP28 standard (traversant, format intermédiaire de 400 mils ou large de 600 mils selon les châssis, au pas standard de 2,54 mm), ce composant légendaire regroupe à lui seul l'intégralité des sous-systèmes nécessaires à la fabrication d'une radio AM/FM complète, depuis l'antenne jusqu'au haut-parleur.
Véritable référence dans le monde de la réception radio grand public des années 80 et 90, la puce centralise :
En mode FM : L'amplificateur RF, le mélangeur, l'oscillateur local, l'amplificateur de fréquence intermédiaire (FI / IF), le discriminateur en quadrature et le circuit de contrôle automatique de fréquence (CAF / AFC).
En mode AM : L'amplificateur RF, le mélangeur, l'oscillateur local et l'amplificateur FI avec contrôle automatique de gain (CAG / AGC).
En section commune : Un bloc amplificateur de puissance audio complet, capable de piloter directement un petit haut-parleur de 8 Ohms.
Grâce à cette intégration poussée, le CXA1019P permettait aux constructeurs de concevoir des radios de poche ou des récepteurs portatifs avec un minimum absolu de composants externes en périphérie, éliminant le besoin d'un amplificateur audio séparé (comme un LM386).
L'analyse de sa référence met en évidence ses spécifications :
CXA : Préfixe des circuits intégrés de la gamme analogique/linéaire de chez Sony.
1019 : Référence de l'architecture spécifique du récepteur radio AM/FM mono-puce avec amplificateur audio de puissance intégré.
P : Désigne l'encapsulation classique en boîtier plastique double ligne (PDIP) standard à 28 broches.
Fabricant : Sony
Fonction : Système récepteur radio AM/FM mono-puce autonome.
Amplificateur Audio Intégré : Étage de sortie de puissance audio capable de délivrer environ 500 milliwatts sous 8 Ohms avec une alimentation de 6V, ce qui est amplement suffisant pour une écoute sur haut-parleur ou au casque.
Indicateur d'Accord (Tuning LED Driver) : Dispose d'une broche de sortie spécifique pour piloter une LED témoin qui s'illumine de manière optimale lorsque la station radio est parfaitement calée.
Faible Consommation : Optimisé pour les appareils portatifs fonctionnant sur piles, avec un courant de repos très faible et une excellente sensibilité de capture même sous une tension d'alimentation réduite.
Format : Boîtier plastique DIP28 standard (traversant, 28 broches).
État : Produit authentique, neuf de stock d'époque (NOS).
Diagnostic Express (Silence complet, sifflement ou bruit blanc permanent sans réception) :
Le piège de la broche de sélection de bande (AM/FM Select — Broche 15) : La puce bascule entre les modes AM et FM via le niveau de tension appliqué sur la broche 15. Si la radio reste bloquée sur une seule bande ou refuse de commuter, inspectez le commutateur mécanique de façade ou la piste menant à cette broche. Un défaut d'isolement ou une résistance coupée laissera la logique interne dans un état indéterminé.
Contrôle du potentiomètre de volume électronique (Broche 4) : Le CXA1019P gère le gain audio via une commande électronique interne. Le potentiomètre de volume de l'appareil ne fait varier qu'une tension continue sur la broche 4. Si vous observez un silence complet alors que la LED de tuning s'allume (preuve que la HF fonctionne), mesurez la tension continue sur cette broche en manipulant le potentiomètre. Si la tension reste fixe ou à 0V en raison d'une rupture du potentiomètre, l'amplificateur interne restera muet.
Vérification de la broche de sortie haut-parleur (Broche 26) : Au repos, cette broche de sortie de puissance présente une composante continue égale à environ la moitié de la tension d'alimentation (VCC / 2). Si vous mesurez 0V ou la valeur totale de VCC, l'étage de puissance bipolaire interne est détruit.
Recommandations de Montage :
Support DIP28 Tulipe Conseillé : Pour simplifier le dépannage de vos circuits imprimés et s'affranchir du stress thermique d'une soudure directe sur ce circuit intégré combinant hautes fréquences et puissance, l'utilisation d'un support tulipe à 28 broches de haute qualité est fortement recommandée.
Condensateur de liaison de sortie obligatoire (Broche 26) : L'étage de puissance fonctionnant sur alimentation simple, la sortie audio présente une tension continue. Un condensateur électrolytique externe de forte valeur (généralement 100 µF à 470 µF) est indispensable en série avec le haut-parleur pour bloquer ce courant continu. Si vous remplacez un CXA1019P en panne, remplacez systématiquement ce condensateur : s'il est en court-circuit ou fuyant, il détruira immédiatement la nouvelle puce par surchauffe en faisant traverser la bobine du haut-parleur par un courant direct.
Découplage strict des rails RF et Audio (Broches 9, 20 et 24) : Le circuit faisant cohabiter des signaux RF sensibles à haute fréquence et un amplificateur audio capable de générer des appels de courant, les condensateurs de découplage locaux (céramiques et chimiques de filtrage) disposés autour des alimentations RF (VCC1) et Audio (VCC2) doivent être en parfait état pour éviter tout phénomène d'auto-oscillation ou de sifflement moteur (motorboating).
Nettoyage après brasage impératif : Un nettoyage méticuleux à l'alcool isopropylique pur après le brasage est obligatoire. Les circuits d'oscillateurs locaux (AM et FM OSC) et les lignes d'antennes fonctionnent à des impédances et fréquences critiques (jusqu'à 108 MHz). Le moindre résidu de flux de soudure conducteur ou sensible à l'humidité créera des capacités parasites décalant la fréquence de réception ou provoquant une dérive thermique des stations radio.
