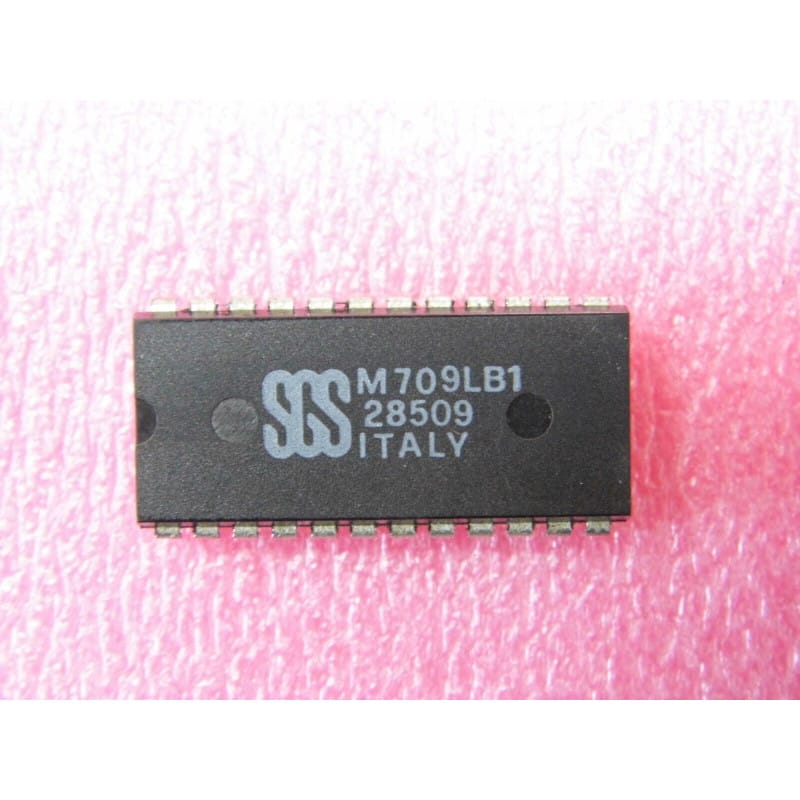

Le M709LB1 (conçu et fabriqué à l'origine par SGS-Thomson, devenu STMicroelectronics) est un circuit intégré monolithique de synthèse sonore d'époque. Logé dans un boîtier DIP24 standard (traversant, 24 broches au pas de 2,54 mm), ce composant d'architecture mixte (analogique/numérique) est un générateur de rythmes automatique programmable par masquage.
Issu de la même lignée technologique que le circuit M104B1, le M709LB1 a été développé spécifiquement pour l'industrie des instruments de musique électroniques des années 80 et 90 (orgues électroniques domestiques, boîtes à rythmes vintage et claviers portatifs). Il intègre un séquenceur interne et une mémoire ROM masquée gravée en usine contenant des motifs rythmiques prédéfinis (comme la valse, le tango, le rock, la bossa-nova, etc.). Sa fonction est de générer des impulsions de déclenchement (triggers) et des enveloppes de volume synchronisées pour attaquer des générateurs de percussions analogiques externes (grosse caisse, caisse claire, cymbales, charleston).
L'analyse de sa référence met en évidence ses spécifications :
M : Préfixe des circuits intégrés de la gamme grand public, télécoms et linéaires de chez SGS-Thomson.
709 : Architecture matérielle de base du générateur de rythmes et du séquenceur automatique à 24 broches.
LB1 : Code de masque spécifique de la ROM interne. Il détermine le catalogue exact et la structure des motifs rythmiques programmés dans le silicium lors de la fabrication.
Fabricant : SGS-Thomson / STMicroelectronics
Fonction : Générateur / Séquenceur de rythmes automatique pour instruments de musique.
Architecture Interne :
Oscillateur de tempo configurable via un réseau de composants passifs externes.
Matrice ROM masquée contenant les motifs de batterie (version LB1).
Diviseurs de fréquence et logique de décodage pour la synchronisation temporelle (mesures à 3/4, 4/4, etc.).
Sorties de Commande : Multiples lignes de sorties destinées à piloter individuellement les circuits de voix de percussions analogiques (générateurs de bruit blanc et circuits résonnants RLC).
Format : Boîtier plastique DIP24 standard (traversant, 24 broches).
État : Produit authentique, neuf de stock d'époque (NOS).
Le point critique du dépannage : Le Piège du Code Masque LB1
S'agissant d'un circuit contenant une mémoire ROM masquée gravée à demeure dans le silicium, le suffixe LB1 définit l'intégralité de la grille des rythmes disponibles.
Si vous remplacez un M709 défectueux sur un instrument de musique vintage, veillez à ce que la puce d'origine porte rigoureusement le code LB1. Si vous installez une variante dotée d'un code différent (comme AB1 ou LA2), le circuit démarrera et s'interfacera parfaitement sur la carte, mais les rythmes joués par l'appareil ne correspondront plus du tout aux inscriptions de la façade de l'instrument.
Diagnostic Express (La boîte à rythmes ne démarre pas, tempo figé ou percussions manquantes) :
Contrôle de l'horloge de tempo : Inspectez à l'oscilloscope la broche dédiée à l'oscillateur interne. Le tempo est dicté par une horloge externe ajustable par un potentiomètre. Si le condensateur associé est en fuite ou si la ligne est coupée, l'horloge reste à 0V ou 5V, figeant instantanément le séquenceur de la puce (silence total).
Vérification des lignes de déclenchement (Outputs) : Si le rythme semble se dérouler (les LED de synchronisation du panneau clignotent par exemple) mais qu'aucun son ne sort, placez votre sonde d'oscilloscope sur les broches de sortie du M709LB1. Vous devez y observer de brèves impulsions logiques correspondant au déclenchement de la grosse caisse ou des cymbales. Si les impulsions sont présentes sur la puce, la panne se situe en aval, dans les circuits de mise en forme analogique des percussions ou dans l'étage de mixage audio.
Vérification des broches de sélection : Si la puce reste bloquée sur un seul et même rythme peu importe la touche enfoncée, inspectez les lignes de commande d'adresses logiques qui décodent la matrice du clavier de sélection.
Recommandations de Montage :
Utilisation d'un support DIP24 Tulipe Conseillée : Pour protéger ce composant vintage des agressions thermiques répétées lors du brasage et faciliter les tests croisés en atelier, installez systématiquement un support tulipe à 24 broches de haute qualité.
Précautions CMOS (ESD) : Les entrées logiques du M709LB1 possèdent une haute impédance et restent vulnérables aux décharges électrostatiques lors des manipulations. Manipulez le composant par ses extrémités plastiques et travaillez sur un plan antistatique.
Nettoyage final rigoureux : Nettoyez soigneusement la zone entourant les 24 broches à l'aide d'alcool isopropylique pur après le soudage du support. Les résidus de flux conducteurs ou sensibles à l'humidité peuvent perturber le réseau RC de l'oscillateur de tempo ou provoquer des sélections de rythmes erratiques par fuite de courant inter-pistes.
