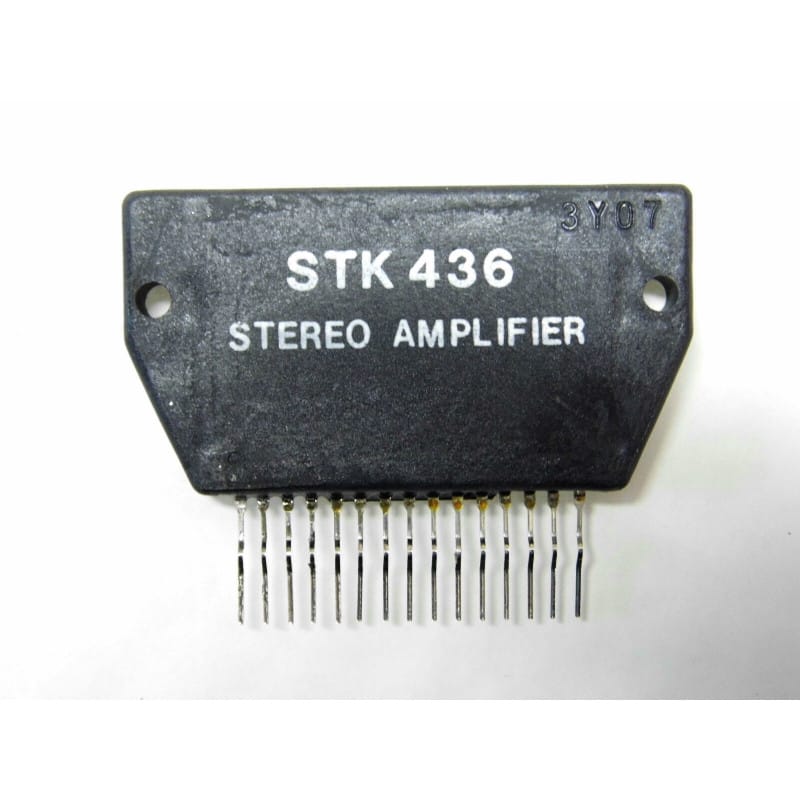

Le STK436 (conçu et fabriqué à l'origine par Sanyo) est un circuit intégré hybride à couche épaisse (Thick Film Hybrid IC). Ce composant ne ressemble pas aux puces classiques en boîtier plastique type DIP : il se présente sous la forme d'un bloc monolithique robuste, intégrant une plaque de céramique sur laquelle sont déposés des composants passifs et des transistors de puissance en silicium, le tout encapsulé dans un boîtier isolant doté d'une rangée de broches de connexion en ligne (SIP).
Le STK436 est un amplificateur audio de puissance pour systèmes stéréo (2 canaux). Très populaire dans les années 80, il a été le cœur de nombreux amplificateurs haute fidélité d'entrée de gamme, de combinés audio (tuner/ampli) et de systèmes stéréo compacts. Sa conception hybride permettait de combiner la densité d'un circuit intégré avec la puissance thermique et la robustesse des composants discrets, offrant ainsi une solution "tout-en-un" pour piloter des haut-parleurs avec une distorsion relativement faible.
Fabricant d'origine : Sanyo
Fonction : Amplificateur de puissance audio stéréo (2 canaux).
Technologie Hybride : Utilise des transistors de puissance montés directement sur un substrat céramique, permettant une excellente dissipation thermique une fois fixé sur un dissipateur externe.
Puissance de sortie typique : Conçu généralement pour fournir environ 2 x 10W à 15W par canal sous une charge de 8 Ohms (valeur dépendant fortement de la tension d'alimentation utilisée).
Format : Boîtier SIP (Single In-line Package) avec un grand nombre de broches alignées.
État : Produit vintage, principalement trouvé en stock d'époque (NOS) ou récupération.
Diagnostic Express (Distorsion sur un canal, silence complet ou haut-parleurs protégés) :
Le piège de la fixation thermique : Le STK436 doit absolument être fixé contre un dissipateur thermique métallique à l'aide d'une pâte thermique de haute qualité et d'une vis de serrage. Si vous testez la puce "à vide" (sans dissipateur) ne serait-ce que quelques secondes, les transistors de sortie chaufferont instantanément au-delà de leur limite de destruction interne. Si vous avez récupéré un appareil où le STK a été dessoudé, vérifiez impérativement l'état du dissipateur et la présence de graisse thermique avant tout redémarrage.
Vérification des tensions d'alimentation : Un STK436 est alimenté par une tension symétrique (ex: +VCC / -VCC). Si l'un des deux rails est absent à cause d'un fusible fondu ou d'un condensateur électrolytique de filtrage sec dans l'alimentation, le résultat sera un bourdonnement audible dans les haut-parleurs ou une mise en sécurité totale de l'étage audio.
Contrôle des condensateurs de liaison : Sur ces montages hybrides, les condensateurs électrolytiques adjacents sont souvent les responsables de la distorsion. Remplacez impérativement les condensateurs chimiques de faible valeur situés sur le chemin du signal audio (couplage d'entrée et contre-réaction).
Recommandations de Montage :
Fixation mécanique avant soudure : Fixez toujours le module sur son dissipateur thermique avant de souder ses broches au circuit imprimé. Cela garantit que les broches ne subiront aucune contrainte mécanique, ce qui pourrait fissurer les soudures ou endommager le substrat céramique interne lors du montage.
Vérification de l'isolation : Certains boîtiers STK nécessitent une feuille de mica ou un isolant thermique entre la semelle métallique du composant et le dissipateur pour éviter que le châssis de l'appareil ne se retrouve au potentiel d'alimentation de la puce. Vérifiez s'il y a continuité électrique entre le dos du STK436 et le dissipateur : s'il y a continuité, l'isolation est nécessaire.
Soudage : Utilisez un fer à souder puissant pour chauffer rapidement les larges pistes de cuivre du PCB qui accueillent ces modules, afin d'obtenir des joints de soudure brillants et robustes capables de supporter le courant de sortie élevé vers les haut-parleurs.
