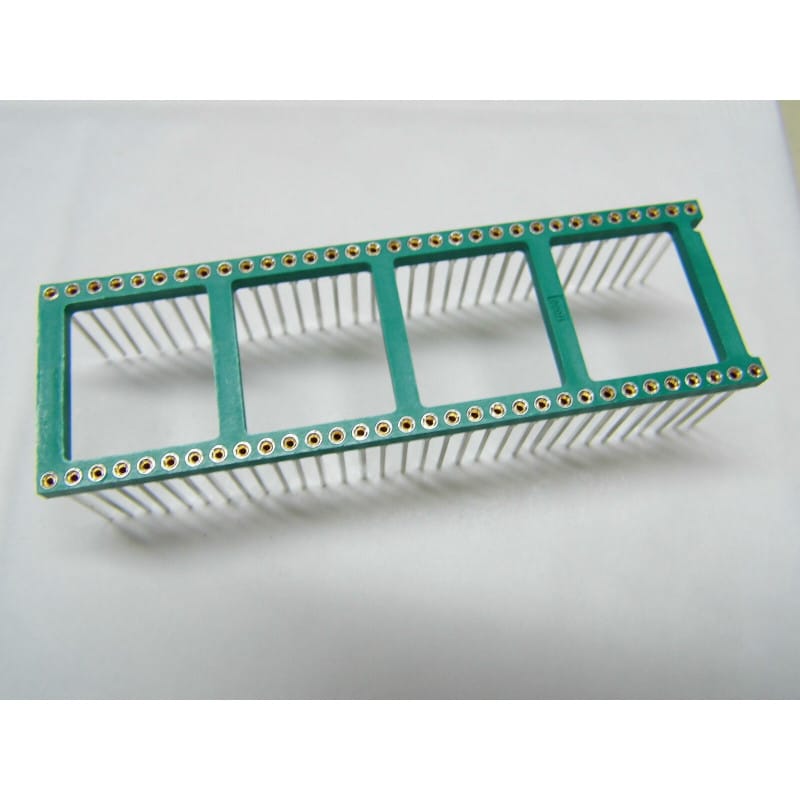

Ce produit correspond à un lot de 2 supports de circuits intégrés professionnels à contact tulipe, au format très large de 64 broches, spécifiquement conçu pour le câblage enwrapping (à wrapper).
Ce type de support de grande dimension est destiné aux circuits intégrés complexes, aux processeurs ou aux convertisseurs haut de gamme (comme les convertisseurs analogique-numérique lourds de type TRW TDC1007 en boîtier DIP-64). Il est doté d'un corps isolant distinctif de couleur verte et de broches longues et carrées adaptées au wrapping, tout en intégrant des contacts internes usinés de haute précision dits "tulipe".
Type de composant : Support pour circuit intégré (IC Socket) à contact tulipe usiné.
Nombre de broches : 64 points (DIP-64 / Double rangée de 32 broches).
Technique de raccordement : Broches longues à wrapper (Wire-Wrap), compatibles également avec le soudage traversant selon l'application.
Conditionnement : Lot de 2 pièces.
Performances clés :
Contacts usinés (Tulipe) : Offre une fiabilité de contact électrique optimale et durable, protégeant les broches fragiles des composants rares ou anciens.
Broches wrap robustes : Permettent de réaliser des connexions multiples par enroulement de fil rigide sans endommager le circuit imprimé.
Domaines d'application :
Restauration de cartes électroniques industrielles, militaires, de mesure ou d'ordinateurs vintage haut de gamme utilisant de grands boîtiers DIP-64 (comme les convertisseurs A/N rapides professionnels).
Prototypage complexe nécessitant un câblage modifiable sans contrainte thermique excessive sur les pistes.
Recommandations de Montage :
Soudure et manipulation : En raison de la taille importante du support (64 points), l'alignement et la fixation par points aux extrémités sont indispensables avant de procéder à la soudure de l'ensemble des broches avec un fer à température régulée. Les broches wrap peuvent être recoupées si une hauteur réduite est recherchée après câblage.
