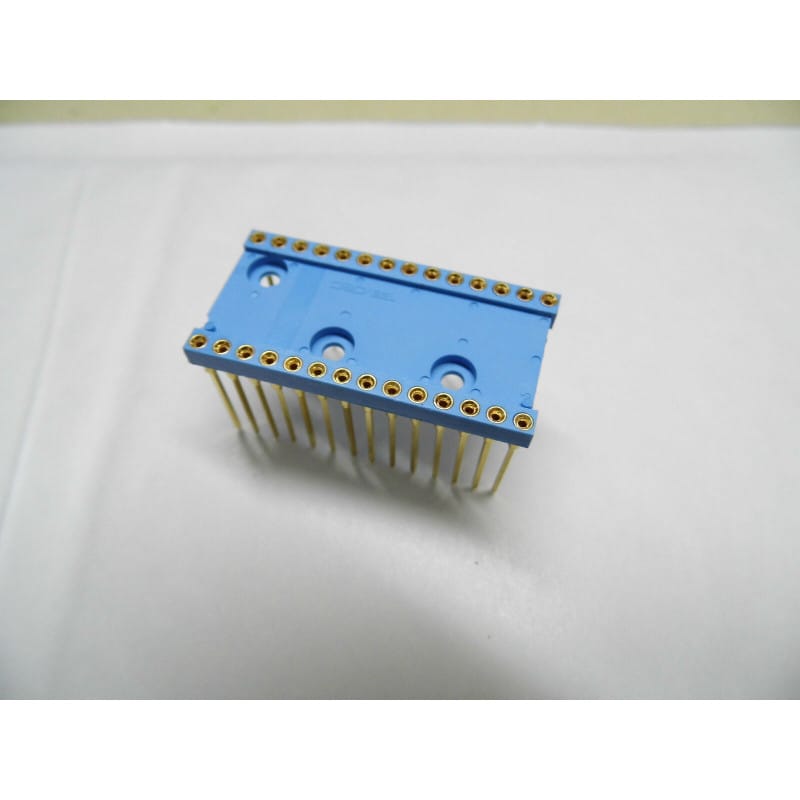

Le support CI tulipe 28 points à wrapper Thomas & Betts (référence fabricant CDF528WECC-M) est un composant électromécanique de haute précision, doté d'un corps isolant de couleur bleue, conçu pour le prototypage professionnel, les systèmes informatiques et les équipements industriels nécessitant des connexions par enroulement (wire-wrap).
Fabricant : Thomas & Betts.
Référence Fabricant : CDF528WECC-M.
Fonction : Support de circuit intégré à contacts tulipe et longues broches pour wrapper (Precision Wire-Wrap DIP Socket).
Format / Nombre de broches : 28 broches (DIP-28), entraxe standard de 15.24 mm (600 mils) ou 7.62 mm selon la largeur du boîtier (standard DIP-28 large/standard).
Technologie de contact : Contacts tournés de haute précision (type "tulipe") assurant une excellente rétention mécanique et un contact électrique irréprochable.
Technologie de connexion : Queues de broches longues et carrées conçues pour le câblage enveloppe (wire-wrap), compatibles également avec un brasage traversant.
Coloris : Corps isolant de couleur bleue.
Conditionnement : Lot de 5 pièces.
Signification de la conception :
Contacts tournés : Garantissent des milliers de cycles d'insertion sans fatigue excessive des broches du circuit intégré.
Broches à wrapper : Permettent d'enrouler un fil rigide calibré autour des broches carrées pour une connexion mécanique et électrique extrêmement fiable sans soudure.
Repérage et Brochage :
Boîtier DIP 28 broches. Présence d'un détrompeur (encoche en demi-lune) sur l'une des extrémités pour orienter correctement le circuit intégré. Le brochage respecte la numérotation standard de 1 à 28 en U inversé à partir du repère.
Environnement : Systèmes électroniques professionnels, cartes mères d'ordinateurs vintage, processeurs et contrôleurs complexes, équipements de test et automatismes industriels des années 1970 à 1990.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Faux contacts dus à l'oxydation des contacts tulipes internes, ou rupture d'une connexion enroulée suite à des contraintes mécaniques sur les longs brins de câblage.
Mesures : Contrôler la continuité ohmique entre le fil wrappé et la piste cible à l'ohmmètre. Vérifier l'absence de court-circuit entre broches adjacentes.
Recommandations de Montage & Restauration :
Manipulation : Veillez à ne pas tordre les longues broches carrées avant l'opération de câblage ou d'implantation. Si le support est brasé sur un circuit imprimé, utilisez un fer à température contrôlée pour préserver la planéité du corps en résine bleue.
