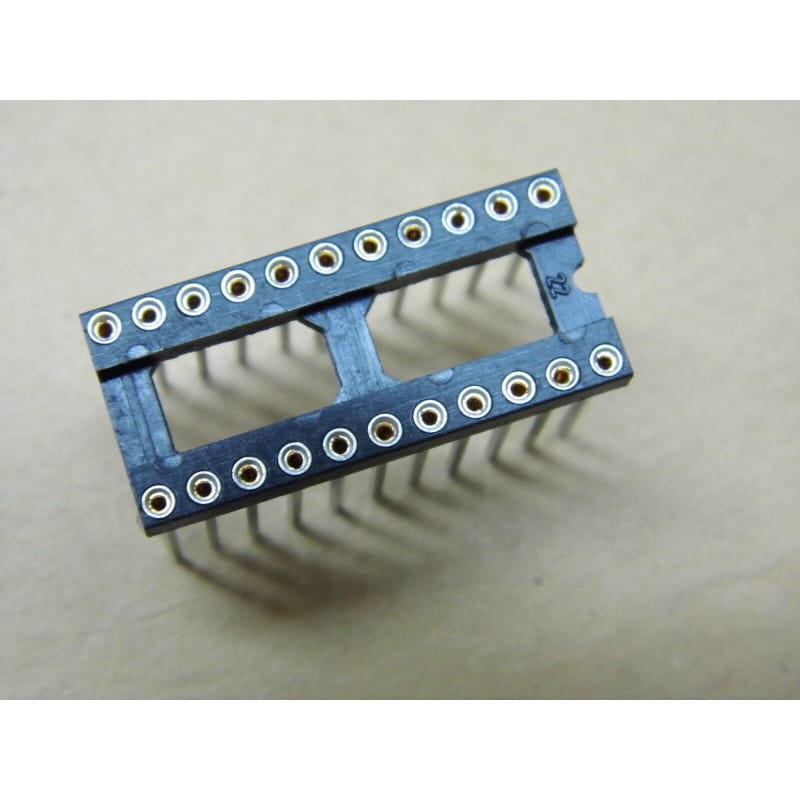

Le support CI tulipe 22 points à wrapper (souvent désigné comme support DIP-22 pour câblage enveloppe ou wire-wrap) est un composant électromécanique de haute précision destiné à la réalisation de câblages professionnels sans soudure ou à l'enfichage de circuits intégrés sur des cartes de prototypage et des équipements industriels et informatiques anciens.
Fonction : Support de circuit intégré à contacts tulipe et longues broches pour wrapper (Precision Wire-Wrap DIP Socket).
Format / Nombre de broches : 22 broches (DIP-22), entraxe standard de 7.62 mm (300 mils) entre les rangées.
Technologie de contact : Contacts tournés de haute précision (type "tulipe") assurant une excellente rétention mécanique et un contact électrique parfait.
Technologie de connexion : Queues de broches longues et carrées (généralement de section 0.6 mm environ) spécialement conçues pour la technique de connexion par enroulement (wire-wrap), tout en restant compatibles avec un brasage traversant classique si nécessaire.
Coloris et Qualité : Corps isolant en résine thermoplastique noire de qualité professionnelle (résistante aux contraintes thermiques et mécaniques).
Conditionnement : Lot de 5 pièces.
Signification de la conception :
Broches à wrapper : Permettent d'enrouler un fil de câblage rigide spécifique (généralement du calibre 30 AWG) autour des broches carrées à l'aide d'un outil à wrapper, créant une connexion étanche au gaz d'une très grande fiabilité.
Contacts tournés : Évitent l'oxydation et garantissent des milliers de cycles d'insertion sans perte de pression sur les pattes du circuit intégré.
Repérage et Brochage :
Boîtier DIP 22 broches. Présence d'un détrompeur (encoche en demi-lune) sur l'une des extrémités pour orienter correctement le composant accueilli. Le brochage respecte la numérotation standard de 1 à 22 en U inversé à partir du repère.
Environnement : Systèmes informatiques vintage, prototypes de laboratoire, cartes de commande industrielles et équipements de télécommunication des années 1970 à 1990 utilisant la technique du câblage enveloppé.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Faux contacts dus à l'oxydation si le support est resté à l'air libre, ou rupture d'une connexion par enroulement suite à des vibrations mécaniques excessives sur les longs fils.
Mesures : Contrôler la continuité ohmique entre le fil enroulé sur la broche du support et la piste ou le point cible à l'aide d'un ohmmètre. En cas de doute sur une connexion par enroulement, un dénudage et un re-wrappage (ou une soudure de secours) peuvent être réalisés.
Recommandations de Montage & Restauration :
Implantation : En raison de la longueur des broches, veiller à bien maintenir le support à plat sur le circuit imprimé lors de la soudure (si les queues sont brasées sur une carte). Si le support est utilisé pour du vrai wire-wrap, les broches traversent le circuit et reçoivent l'outillage d'enroulement sur la face inférieure ; manipuler avec précaution pour ne pas plier les longues broches avant câblage.
