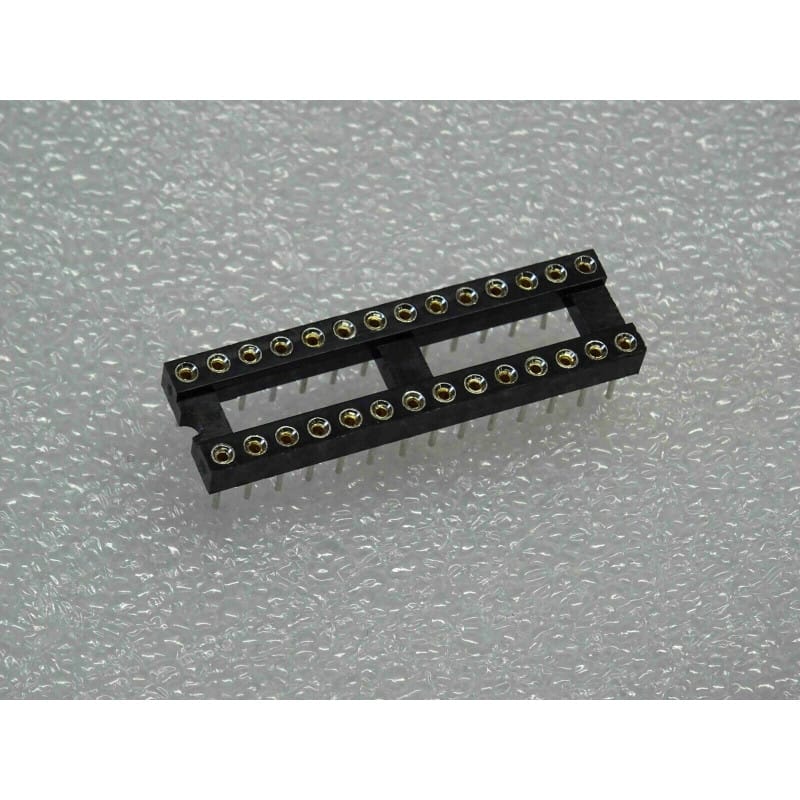

Ces supports de circuits intégrés tulipes à 28 broches au format étroit (écartement de 300 mil / 7,62 mm entre les deux rangées) sont proposés en lot de 5 pièces de qualité professionnelle. Conçus pour la maintenance de précision et la fabrication électronique haut de gamme, ils offrent une fiabilité de contact inégalée par rapport aux supports à lyre classiques.
Ils sont l'accessoire d'atelier indispensable pour accueillir en toute sécurité des composants d'époque sensibles à boîtier DIP28 étroit (comme l'EPROM CMOS TC57256AD-20 vue précédemment), mais aussi de nombreux microcontrôleurs, mémoires SRAM/EEPROM ou générateurs de signaux d'architecture rétro.
Contacts Tournés Robustes : Contrairement aux supports ordinaires à lyre (qui se détendent avec le temps), les supports tulipes utilisent des contacts cylindriques usinés de haute précision (corps en laiton et clip interne à 4 doigts en cuivre-béryllium plaqué or ou étain).
Insertion et Maintien Parfaits : Assurent une pression de contact homogène et constante sur chaque broche du circuit intégré, éliminant définitivement les pannes intermittentes dues aux faux contacts, aux vibrations ou à l'oxydation de surface.
Résistance au Siphonage de Flux (Anti-Wicking) : Le design fermé à la base de chaque contact moulé empêche la soudure ou le flux décapant de remonter par capillarité à l'intérieur du contact lors du brasage.
Éviter le piège du sens de montage :
Bien que le support soit symétrique dans ses connexions électriques, il possède un détrompeur en forme de demi-lune (encoche) à l'une de ses extrémités.
Alignez toujours cette encoche sur le marquage sérigraphié du circuit imprimé d'origine (qui indique l'emplacement de la broche 1). Cela vous évitera d'insérer votre précieux circuit intégré à l'envers lors de la phase finale de remontage.
Technique de soudage propre :
Pour souder ces supports professionnels sans les déformer, utilisez une panne de fer fine et propre. Réglez votre station de soudage entre 280°C et 300°C maximum si vous utilisez de l'alliage d'époque au plomb (SnPb), ou jusqu'à 320°C pour de l'alliage moderne sans plomb (Lead-free).
Commencez par souder deux broches situées aux angles opposés (par exemple la broche 1 et la broche 15) tout en maintenant le support bien plaqué contre la carte avec un doigt (protégé ou à l'aide d'un outil) pour vous assurer qu'il soit parfaitement plat. Soudez ensuite le reste des broches de manière fluide (environ 2 secondes de contact par patte suffisent).
Nettoyage post-soudure :
Après soudage, nettoyez méticuleusement le dessous de la carte à l'alcool isopropylique pur à l'aide d'une petite brosse à poils durs pour éliminer tous les résidus de flux. Les résidus de flux de soudure peuvent devenir légèrement conducteurs ou hygroscopiques avec les années, créant des courants de fuite indésirables entre les lignes d'adresses ou de données très serrées d'un boîtier DIP28 étroit.
