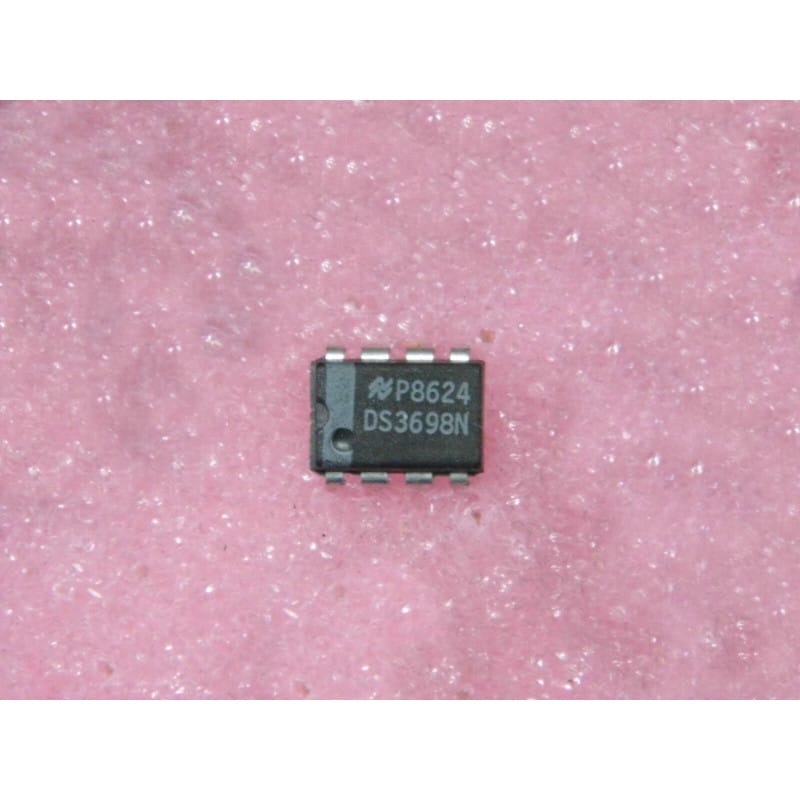

Le DS3698N (développé à l'origine par National Semiconductor, aujourd'hui Texas Instruments) est un circuit d'interface et de commande de puissance (Driver / Actuateur) spécialisé. Logé dans un boîtier compact DIP plastique à 8 broches (PDIP8), ce composant est conçu pour traduire des signaux logiques de faible puissance (comme les sorties TTL ou CMOS d'un microcontrôleur) en courants et tensions élevés capables de piloter des charges physiques lourdes.
Dans la gamme de National Semiconductor, la série des drivers DS36xx est réputée pour sa robustesse. Le DS3698N intègre généralement des transistors de sortie configurés pour commuter des relais, des moteurs pas-à-pas, des solénoïdes, des lampes à incandescence ou des lignes de transmission fortement chargées. Sa structure interne intègre souvent des diodes de roue libre (clamping diodes) essentielles pour absorber les pointes de tension destructrices générées par les charges inductives lors de la coupure.
Fabricant d'origine : National Semiconductor (Texas Instruments)
Fonction : Driver / Contrôleur de puissance et de périphériques.
Interface : Entrées logiques standard compatibles TTL / CMOS basse tension.
Performances clés :
Forte capacité de courant : Capable de commuter plusieurs centaines de milliampères (mA) par canal, bien au-delà de ce qu'une broche de microcontrôleur standard peut tolérer.
Protection inductive intégrée : Diodes d'écrêtage (diodes de clamping) intégrées en sortie pour sécuriser le composant contre les retours de force contre-électromotrice (FCEM).
Faible courant d'entrée : N'exige qu'un courant d'activation minime côté logique, jouant pleinement son rôle de tampon d'isolement de puissance.
Format : Boîtier PDIP8 (Plastique Traversant Standard - 300 mil).
Diagnostic Express (La charge ne s'active pas ou reste collée) :
Le piège du courant de fuite en sortie : Si ta charge (un relais par exemple) reste activée en permanence alors que l'entrée logique est au niveau bas, le transistor de sortie est très probablement en court-circuit interne (destruction suite à une surchauffe ou une surtension). Dessoude le composant et vérifie au multimètre (mode diode ou ohmètre) l'isolation entre la broche de sortie et la broche de masse.
Vérification de la broche de retour de diode (Clamp/V-Drive) : Si le schéma de ton montage utilise une broche dédiée pour connecter les diodes de protection internes au rail d'alimentation de la charge (souvent +12V ou +24V), assure-toi de sa parfaite continuité. Si cette ligne est coupée ou oubliée lors du câblage, les transistors de sortie subiront de violents arcs électriques inductifs à chaque coupure, ce qui finira par percer la puce à court terme.
Recommandations de Montage :
Utilisation d'un support DIP8 standard : Bien que ce composant soit en plastique (JN/N) et dissipe la chaleur par ses broches directement dans le circuit imprimé, l'installation d'un support tulipe à 8 broches reste recommandée sur tes platines de test ou lors d'un dépannage pour simplifier les opérations de maintenance.
Dissipation thermique par les pistes : Les boîtiers DIP8 de puissance utilisent les broches de masse (GND) comme "radiateur" thermique vers le cuivre du PCB. Lors du routage ou de la réparation, veille à conserver des pistes de masse bien larges ou des plans de cuivre généreux autour du circuit pour lui permettre de dissiper efficacement les calories générées par la commutation des charges lourdes.
Découplage d'alimentation de puissance : Les commutations de courants importants (relais, moteurs) créent de grosses chutes de tension locales et injectent du bruit sur les lignes d'alimentation. Place un condensateur électrochimique de forte valeur (10 µF à 47 µF) en parallèle avec un condensateur céramique de 100 nF au plus près des broches d'alimentation du DS3698N pour stabiliser tes rails électriques.
