Le FX105 (fabriqué par Consumer Microcircuits Ltd., souvent abrégé CML) est un circuit intégré analogique/numérique spécialisé de l'époque vintage, massivement utilisé dans le domaine des télécommunications professionnelles et de la radiocommunication (systèmes PMR, terminaux radio mobiles et centraux téléphoniques).

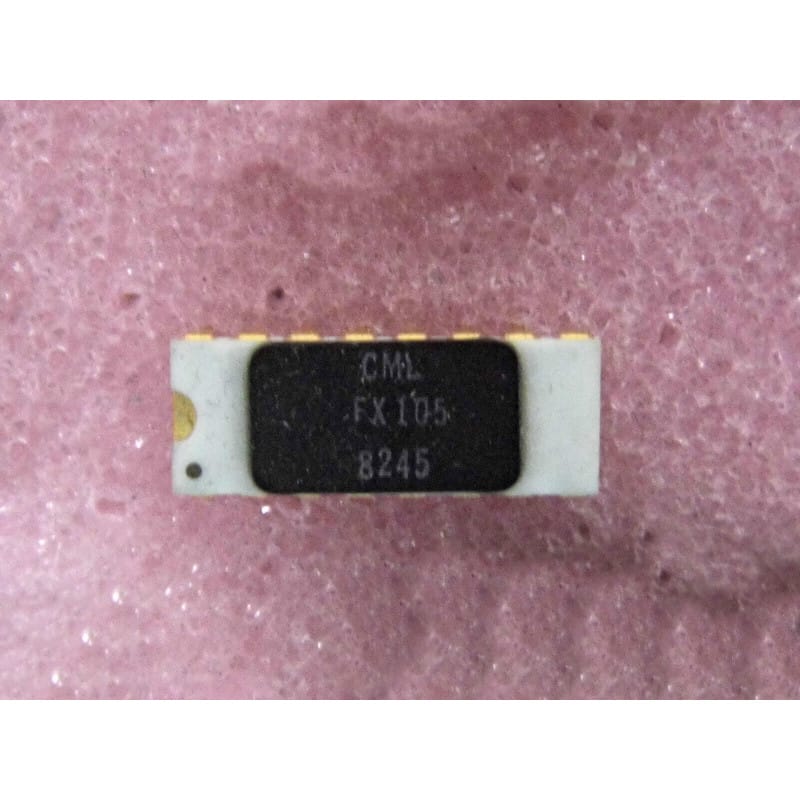

Ta description précise — boîtier céramique blanc/gris hermétique (CDIP16) avec des pattes dorées — confirme qu'il s'agit d'une version d'origine haute fiabilité (High-Reliability / Military/Industrial grade). Ces boîtiers haut de gamme étaient conçus pour résister à des environnements thermiques sévères et éviter toute oxydation des contacts au fil des décennies. Le logo de CML est généralement reconnaissable par ses trois lettres stylisées.
Sa fonction principale est le traitement et la filtration de signaux de signalisation audio (comme le décodage ou codage de tonalités spécifiques, l'inversion de bande ou le traitement de signaux de données sous-audio). Il permet d'extraire des informations de contrôle ou de synchronisation mélangées à la voix sur un canal radio ou une ligne téléphonique, tout en nettoyant le signal audio grâce à des filtres passe-bande ou passe-bas intégrés très sélectifs.
Fabricant : Consumer Microcircuits Ltd. (CML Microcircuits)
Fonction : Codec / Filtre de signalisation audio et télécom.
Technologie : Circuit mixte (analogique et logique) à capacités commutées pour une haute précision des filtres sans composants externes ajustables.
Format : Boîtier CDIP16 (Céramique Traversant haut de gamme, 16 broches dorées, pas de 2,54 mm).
Performances clés :
Filtres à capacités commutées : Offre une stabilité absolue des fréquences de coupure, entièrement verrouillées sur la fréquence d'un quartz ou d'une horloge externe.
Boîtier céramique hermétique : Protection totale de la puce contre l'humidité, le vieillissement et les écarts de température extrêmes.
Faible distorsion : Conçu pour ne pas altérer la clarté de la voix tout en garantissant une détection parfaite des tonalités de signalisation.
Diagnostic Express (Pas de détection de tonalité ou audio muet/déformé) :
Contrôle de l'horloge maîtresse (Quartz) : Les filtres internes du FX105 dépendent directement d'une horloge de référence. La puce est systématiquement associée à un quartz externe ou à un signal d'horloge injecté. Si le quartz est cassé ou si les petites capacités de charge qui l'entourent ont fui, les filtres internes se décalent complètement en fréquence. Le circuit devient incapable de détecter les signaux de commande ou bloque le passage de l'audio. Vérifie la présence de l'oscillation à l'oscilloscope sur les broches dédiées au quartz.
Absence d'oxydation mais attention aux pistes : Bien que les pattes dorées du composant soient totalement insensibles à l'oxydation et garantissent un contact parfait, le support DIP d'époque ou les pistes en cuivre du circuit imprimé sur lequel il est implanté peuvent, eux, avoir vieilli ou subi des micro-fissures.
Recommandations de Montage :
Préservation du boîtier céramique : Les boîtiers en céramique blanche ou grise sont magnifiques mais fragiles face aux contraintes mécaniques et aux chocs thermiques. Lors du dessoudage ou du soudage sur ton établi, n'insiste pas trop longtemps avec la panne du fer à souder. Utilise une tresse à dessouder de qualité pour libérer proprement chaque patte sans forcer sur le corps du composant.
Insertion sur support tulipe : Si tu réinstalles ce composant sur une carte en cours de restauration, utilise obligatoirement un support tulipe à 16 broches de haute qualité doté de contacts dorés ou étamés neufs. Les broches dorées de ces puces vintage sont parfois légèrement plus épaisses ou rigides que les pattes en alliage des puces en plastique standard. Insère-le bien verticalement pour ne pas plier une patte sous le boîtier céramique.
Propreté des lignes analogiques : La puce traitant des signaux de faible amplitude (audio et tonalités), elle est sensible au ronflement de l'alimentation. Assure-toi que les condensateurs de découplage situés autour des lignes d'alimentation de la puce sont en parfait état pour éviter l'injection de bruits de commutation.
