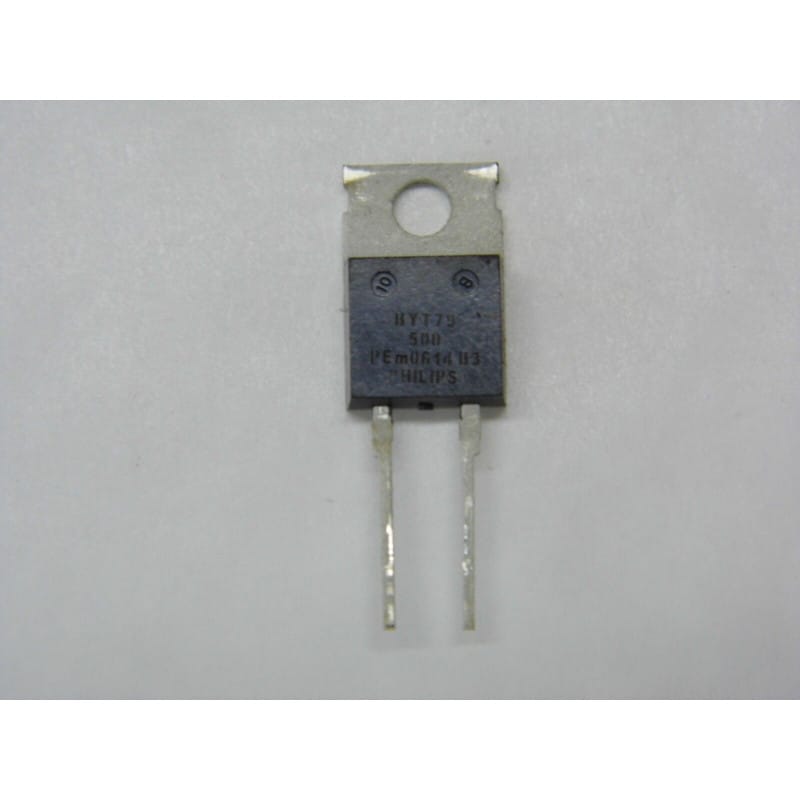

Lot de 5 diodes de redressement de puissance à commutation ultra-rapide au silicium (Ultrafast Power Rectifier Diode) de référence constructeur BYT79-500 (BYT 79-500 / série BYT79 / équivalent STTH1506D, MUR1560) (fabricants de référence : Philips / NXP / WeEn Semiconductors, Thomson / STMicroelectronics), conçu pour les techniciens de maintenance en électronique de puissance, réparateurs d'alimentations à découpage (SMPS), convertisseurs DC-DC industriels, variateurs de vitesse pour moteurs à courant continu, chargeurs de forte puissance et électroniciens d'atelier.
La diode BYT79-500 est un semi-conducteur de puissance à structure épitaxiale passivée encapsulé dans le boîtier traversant haute dissipation TO-220AC (2 broches + semelle métallique arrière connectée à la cathode). Développée pour les étages de puissance à haute fréquence et fort débit continu, elle offre une tension inverse de crête répétitive (VRRM / Urrm) de 500 V (tension continue de blocage VR de 500 V), délivre un courant direct moyen nominal (IF(AV)) élevé de 15 A (en continu à température de boîtier TC = 110°C), et encaisse un courant de surcharge crête non répétitif (IFSM) de 120 A à 130 A (onde demi-sinus 10 ms). Sa technologie de diffusion rapide lui confère un temps de recouvrement inverse très court (trr typiquement de 35 ns à 45 ns max) associé à un comportement de recouvrement progressif (soft recovery), minimisant les pertes par commutation dynamique et éliminant les pointes d'oscillations parasites radioélectriques.
Forte Capacité en Courant Continu (15 A Réels sur Radiateur) :
Dimensionnée pour alimenter sans échauffement excessif des rails de sortie de forte intensité sur alimentations industrielles ou hacheurs de puissance.
Tension Calibrée Réseau & Bus Intermédiaires (500 V Crête) :
Offre une marge de sécurité idéale pour le redressement direct après transformateur haute fréquence et les étages de découpage sous bus 200 V à 380 V DC.
Commutation Ultra-Rapide (trr sous 45 ns / Ultrafast Soft Recovery) :
Assure un haut rendement énergétique à haute fréquence de découpage (de 20 kHz à plus de 100 kHz) avec de très faibles pertes de blocage.
Boîtier Traversant TO-220AC Haute Dissipation :
Semelle métallique en cuivre massif garantissant un transfert thermique direct et performant vers le radiateur (résistance thermique jonction-boîtier Rth j-c inférieure à 2,0 °C/W).
Qualité & Fiabilité des Grands Constructeurs :
Semi-conducteur réputé pour sa tenue aux cycles thermiques et sa robustesse en milieu industriel sévère.
État : Pièces neuves de stock d'origine (NOS / New Old Stock), broches étamées d'usine propres et prêtes pour l'insertion et le brasage.
Brochage & Polarité du Boîtier TO-220AC (Vue de face broches vers le bas) :
Broche 1 (Gauche) : Cathode (K) (sortie du pôle positif continu redressé +).
Broche 2 (Droite) : Anode (A) (entrée signal alternatif ou raccordement au nœud de commutation).
Semelle Métallique Arrière (Tab) : Reliée électriquement en interne à la Cathode (Broche 1).
Important montage radiateur : Si le radiateur est relié à la terre ou à la masse du montage, utiliser impérativement un kit isolant (feuille de mica / silicone + canon isolant plastique pour la vis M3).
Contrôle Rapide au Multimètre (Mode Test Diode) :
Pointe rouge sur la broche 2 (Anode) et pointe noire sur la broche 1 ou semelle (Cathode) -> conduction mesurée entre 0,45 V et 0,55 V (seuil à faible courant de test).
Inverser les pointes -> affichage circuit ouvert / hors échelle (0L).
Continuité directe (0 Ohm) entre la broche 1 (gauche) et la semelle métallique arrière.
Domaines d'Application Clés :
Redressement Secondaire Haute Intensité : Alimentations à découpage (SMPS) délivrant 12 V, 24 V, 36 V ou 48 V DC sous des courants continus de 10 A à 15 A.
Diode de Roue Libre (Freewheeling) Rapide : Protection sur les étages PWM pilotant des moteurs DC, bobines d'électroaimants ou inductances de forte valeur sous commande hachée.
Convertisseurs DC-DC (Buck / Boost / Forward / Half-Bridge).
Circuits d'Amortissement Snubber Haute Énergie.
Consignes de Montage & Dissipation Thermique :
Pour un courant permanent supérieur à 3 A, le montage sur dissipateur thermique dimensionné est indispensable (pertes estimées à 15 A : environ 1,2 V x 15 A = ~18 W).
Appliquer une fine pellicule homogène de pâte thermique sur la semelle métallique avant serrage.
Serrer au couple préconisé de 0,55 N.m à 0,8 N.m (vis M3 avec rondelle élastique) pour assurer un contact thermique uniforme sans contraindre l'enveloppe plastique.
Composants Électroniques de Puissance & Semi-conducteurs / Fabricant : PHILIPS / NXP / STMICROELECTRONICS / Référence Fabricant : BYT79-500 (Variantes d'écriture : BYT 79-500 / BYT79/500 / BYT79-500R) / Type de Composant : Diode de puissance ultra-rapide pour découpage haute fréquence (Ultrafast Power Rectifier Diode) / Tension Inverse Répétitive Max (VRRM / Urrm) : 500 V / Tension Continue de Blocage Max (VR) : 500 V / Courant Direct Moyen Nominal (IF(AV)) : 15 A (à TC = 110°C) / Courant Direct Efficace Max (IF(RMS)) : 20 A / Courant de Surcharge Crête Non Répétitif (IFSM) : 120 A à 130 A (onde demi-sinus 10 ms à 25°C) / Temps de Recouvrement Inverse Ultra-Court (trr) : 45 ns max (typique 35 ns) / Chute de Tension Directe (VF) : 1,25 V typique sous 15 A (max 1,4 V à 25°C) / Courant Inverse de Fuite : Inférieur à 10 µA sous 500 V à 25°C / Boîtier Mécanique : Plastique surmoulé traversant TO-220AC (TO-220-2 broches avec onglet métallique arrière / résine ignifugée UL 94V-0) / Conditionnement : Lot de 5 pièces / Température de Fonctionnement : -40°C à +150°C / État : Neuf de stock d'origine (NOS / New Old Stock), broches étamées propres et droites, jamais soudé. Composant haute performance indispensable pour alimentations à découpage SMPS, convertisseurs DC-DC 15A, variateurs DC, diodes de roue libre rapides et maintenance électronique de puissance.
