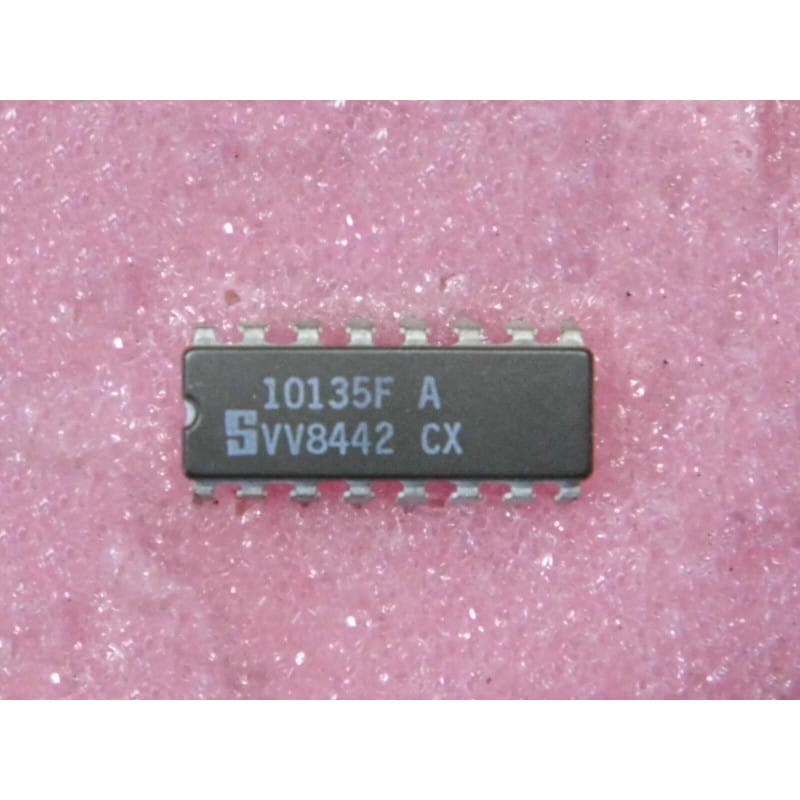

Le 10135F de chez Signetics est un circuit intégré logique de haute vitesse appartenant à la famille ECL série 10K. Logé dans un boîtier hermétique en céramique à 16 broches (CDIP16), ce composant est une double bascule JK intégrée (Dual Master-Slave JK Flip-Flop).
Chaque bascule dispose d'entrées J et K indépendantes, d'entrées d'horloge séparées, ainsi que de lignes de remise à zéro (Reset) et de mise à un (Set) asynchrones communes ou dédiées selon la configuration du boîtier. La technologie ECL permet à cette bascule d'atteindre des fréquences de commutation extrêmement élevées (dépassant couramment les 100 à 150 MHz), idéales pour les diviseurs de fréquence rapides, les compteurs binaires haute vitesse ou les registres de synchronisation dans les architectures de calcul et de mesure des années 80/90.
Fabricant : Signetics
Fonction : Double bascule JK haute vitesse (Dual JK Flip-Flop).
Famille Logique : ECL Série 10K.
Performances clés :
Fréquence de fonctionnement maximale : Très élevée, typique des architectures ECL 10K.
Sorties complémentaires : Fournit simultanément les signaux Q et non-Q pour chaque bascule.
Déclenchement : Basculement synchronisé sur le front montant du signal d'horloge.
Format : Boîtier CDIP16 (Céramique Traversant).
Diagnostic Express (Comportement figé ou erratique) :
Le piège de l'alimentation négative : Fidèle aux spécifications de la série ECL 10K, ce circuit fonctionne avec une alimentation négative. La broche VCC (masse du circuit) doit être connectée au 0V, et la broche VEE doit être reliée au rail de -5,2V. Toute inversion ou confusion avec une logique positive détruira instantanément la puce.
Gestion des entrées Set / Reset : Sur le 10135F, les entrées asynchrones Set et Reset sont actives au niveau HAUT (le niveau haut ECL correspondant environ à -0,9V). Si elles sont laissées flottantes ou mal polarisées, la bascule restera complètement bloquée dans un état ou un autre. Connecte-les au niveau bas ECL (environ -1,7V, ou broche VEE selon le schéma) si tu ne les utilises pas.
Charge obligatoire sur les sorties Q et non-Q : Les sorties étant à émetteur ouvert, elles ne fourniront aucun niveau logique mesurable à l'oscilloscope sans une résistance de charge externe (ex: 50 Ohms à -2V ou une résistance de 1 kOhm à 4,7 kOhms reliée directement au VEE de -5,2V).
Recommandations de Montage :
Support CDIP16 Tulipe : Pour préserver ce boîtier céramique d'époque et éviter de lui infliger un stress thermique inutile lors des opérations de soudure, installe-le impérativement sur un support tulipe de qualité.
Sensibilité de la ligne d'horloge : Compte tenu des fréquences supportées par l'ECL, le front montant de ton signal d'horloge doit être très propre et exempt de rebonds ou de bruit. Un mauvais routage de la piste d'horloge peut facilement générer de faux déclenchements (double basculement).
Découplage local : Soude un condensateur céramique haute fréquence de 10 nF à 100 nF au plus près des broches d'alimentation du circuit pour filtrer les commutations internes rapides.
