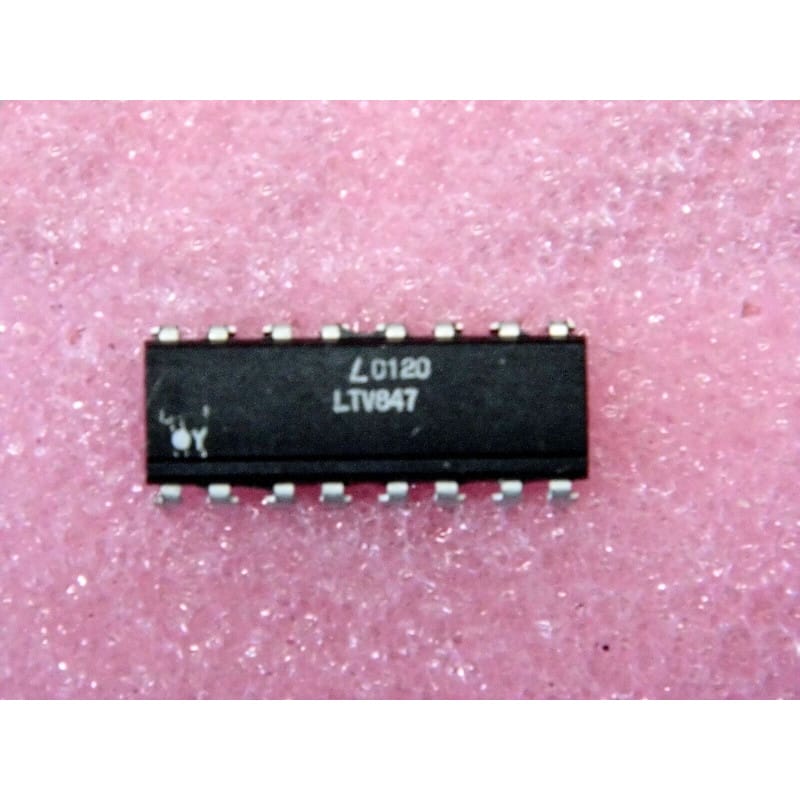

Le LTV-847 présent sur la photo est un composant fabriqué par Lite-On. Tu peux facilement identifier le fabricant grâce au grand logo stylisé en forme de L incliné juste à gauche du code de date, ainsi qu'au marquage d'usine blanc présent dans le coin inférieur gauche de la puce.
Le marquage 0120 te donne ses informations exactes de fabrication :
0120 : Il a été produit précisément au cours de la 20ème semaine de l'année 2001.
Logé dans un boîtier DIP plastique à 16 broches (PDIP16), ce composant est un optocoupleur quadruple à haute isolation. Il intègre sous le même capot quatre canaux complètement indépendants, chacun composé d'une LED infrarouge couplée optiquement à un phototransistor silicium. C'est un grand classique pour l'isolation de bus logiques, le couplage d'entrées/sorties d'automates (API) ou la commande d'étages de puissance industriels sans boucle de masse.
Fabricant : Lite-On
Fonction : Quadruple optocoupleur (opto-isolateur) logique/analogique.
Date de fabrication : Semaine 20 / 2001
Architecture interne : 4 LED infrarouges indépendantes + 4 phototransistors indépendants.
Performances clés :
Forte tension d'isolement : Assure une barrière d'isolement galvanique robuste (généralement certifiée à 5000 V RMS) entre la section de contrôle logique basse tension et la section de puissance.
Current Transfer Ratio (CTR) : Le taux de transfert de courant standard de la série s'étend de 50% à 600% sous un courant de LED de 5 mA, permettant de saturer facilement les transistors de sortie avec des commandes logiques standard.
Format compact : Regrouper quatre canaux dans un unique boîtier à 16 broches permet de réduire drastiquement l'encombrement sur le circuit imprimé par rapport à quatre composants individuels (comme le LTV-817).
Diagnostic Express (Un canal ne commute plus ou reste bloqué) :
Test individuel des LED d'entrée : Place ton multimètre en mode test de diode. Mesure la tension de seuil de chaque LED entre l'anode et la cathode de chaque canal (Canal 1 = broches 1 et 2, Canal 2 = broches 3 et 4, etc.). La tension de seuil doit être stable et se situer entre 1,2V et 1,4V. Une valeur de 0V indique un court-circuit interne, tandis qu'un "OL" montre que la LED a grillé suite à une surintensité (absence de résistance de limitation).
Contrôle de la saturation du transistor : Si la LED d'entrée s'allume mais que le signal ne passe pas, vérifie la broche du collecteur en sortie. N'oublie pas que le phototransistor agit comme un simple interrupteur relié à la masse ou au rail logique : s'il n'y a pas de résistance de tirage (pull-up ou pull-down) externe sur la sortie pour fixer l'état logique lorsque le transistor est bloqué, la broche restera flottante et le signal sera instable.
Recommandations de Montage :
Utilisation d'un support DIP16 standard : Ce format s'adapte parfaitement sur un support tulipe standard à 16 broches au pas de 2,54 mm. C'est idéal pour isoler rapidement la section de contrôle lors de tes diagnostics ou pour remplacer la puce si un court-circuit côté puissance venait à détruire un des transistors de sortie.
Respect strict de la barrière de sécurité (Creepage) : Pour préserver l'isolement de 5 kV offert par le LTV-847, le circuit imprimé doit respecter une séparation totale. Ne fais courir aucune piste de cuivre, plan de masse ou ligne d'alimentation commune sous le ventre du boîtier. Les pistes d'entrée (broches 1 à 8 d'un côté) et les pistes de sortie (broches 9 à 16 de l'autre) doivent rester physiquement distantes.
Courant de commande de la LED : Pour garantir la longévité du composant et éviter le vieillissement prématuré des LED infrarouges, calibre tes résistances de série pour injecter un courant de commande optimal compris entre 5 mA et 15 mA (le maximum absolu étant fixé à 50 mA).
