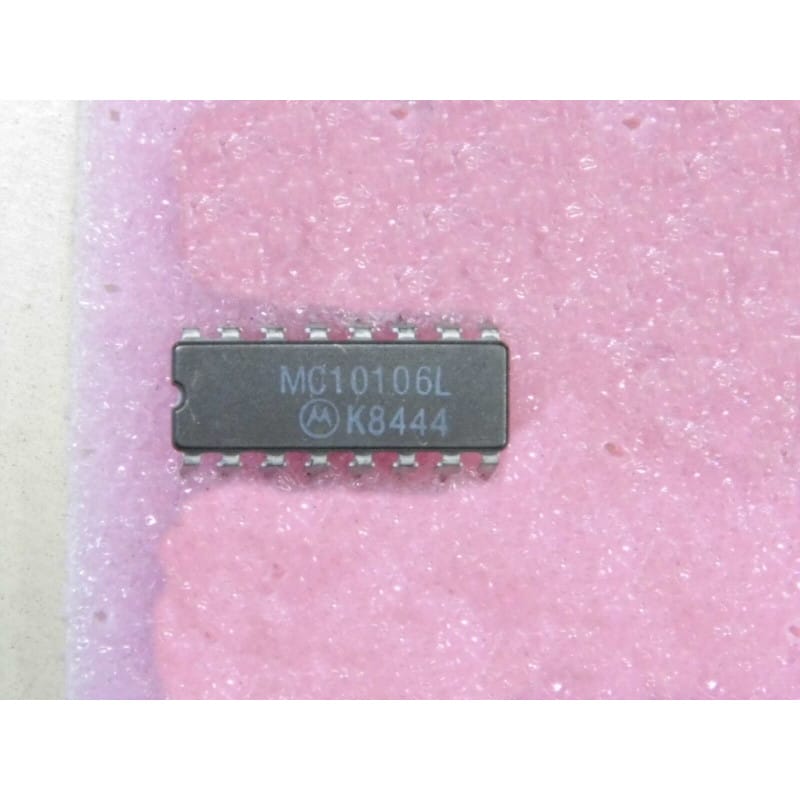

Le MC10106L présent sur la photo est un composant fabriqué par Motorola. Tu peux immédiatement l'identifier grâce au célèbre logo de la marque (le M stylisé dans un cercle) imprimé juste avant le code de date.
Le marquage K8444 te donne ses informations précises de fabrication :
K : Code interne de l'usine d'assemblage Motorola (généralement Séoul ou Guadalajara pour cette série).
8444 : Il a été produit la 44ème semaine de l'année 1984 (au cœur des années 80).
Le suffixe "L" est très important ici : il indique un boîtier CDIP (Ceramic Dual In-line Package), c'est-à-dire un boîtier en céramique frittée avec un scellement hermétique en verre (et non en plastique standard). C'est une excellente version, beaucoup plus stable thermiquement et robuste dans le temps.
Sur le plan technique, il s'agit d'un circuit logique ultra-rapide de la famille MECL 10K (Motorola Emitter-Coupled Logic). Il contient trois portes logiques NOR (NON-OU) indépendantes à 3 entrées chacune. Contrairement aux circuits classiques des séries CMOS (4000) ou TTL (7400), la technologie ECL fonctionne par commutation de courant non saturée, ce qui lui permettait d'atteindre des vitesses de transition nanosecondes absolument hors de portée des autres technologies à l'époque.
Fabricant : Motorola
Famille Logique : MECL 10000 (10K) - ECL (Émetteurs Couplés Logique).
Fonction : Triple porte NOR à 3 entrées.
Date de fabrication : Semaine 44 / 1984.
Performances clés :
Vitesse de commutation extrême : Temps de propagation par porte de l'ordre de 2 ns (nanosecondes), conçu pour les ordinateurs centraux (mainframes), l'instrumentation haute fréquence et les télécoms de l'époque.
Sorties à émetteur ouvert (Open-Emitter) : Toutes les sorties nécessitent une résistance de tirage vers le bas (pull-down) externe. Cela permet de créer des fonctions logiques câblées (OR câblé) en reliant directement plusieurs sorties ensemble.
Niveaux logiques spécifiques : Attention, la logique ECL n'est pas du tout compatible TTL/CMOS. Elle utilise des tensions négatives (généralement VEE = -5,2 V et VCC = Masse). Le niveau haut logique se situe à environ -0,9 V et le niveau bas à -1,7 V.
Format : Boîtier CDIP16 (Céramique Traversant - 300 mil).
Diagnostic Express (Comportement logique erratique ou absence de basculement) :
Le piège des résistances de charge absentes : C'est l'erreur classique avec la logique ECL. Comme les sorties sont des émetteurs ouverts, si aucune résistance de charge n'est connectée entre la sortie et le rail de tension de référence (ou à défaut une résistance plus élevée vers le -5,2 V), la broche restera flottante. Tu liras une valeur fixe au voltmètre ou à l'oscilloscope, donnant l'impression que la puce est morte alors qu'elle manque simplement de charge.
Le piège des entrées inutilisées : Sur les puces MECL 10K, chaque entrée intègre une résistance de tirage interne vers le bas d'environ 50 kOhms. Cela signifie que si tu laisses une entrée en l'air, la puce l'interprète automatiquement comme un niveau bas ("0"). Pas besoin de toutes les câbler à la masse comme sur de la TTL, mais vérifie qu'elles ne ramassent pas de parasites si tes pistes sont longues.
Recommandations de Montage :
Utilisation d'un support adapté : Le boîtier en céramique possède des broches légèrement plus rigides que les versions plastiques. Un support tulipe de bonne qualité à 16 broches au pas de 2,54 mm convient parfaitement. Manipule la puce délicatement pour ne pas fêler le corps en céramique.
Gestion de l'alimentation inversée : Garde bien en tête lors de tes manipulations à l'établi que la broche 16 (VCC1) et la broche 1 (VCC2) sont reliées au potentiel le plus positif du circuit (généralement la Masse / 0V pour minimiser les bruits), tandis que la broche 8 (VEE) est reliée au -5,2 V. Ne branche surtout pas une alimentation positive standard sous peine de détruire instantanément la structure interne.
Découplage HF agressif : À cause des fronts de commutation extrêmement raides (2 ns), la puce génère de violents appels de courant sur les lignes d'alimentation. Place un condensateur céramique multicouche (MLCC) de 10 nF à 100 nF à très faible inductance directement entre les broches d'alimentation (0V et -5,2 V) au plus près du boîtier.
