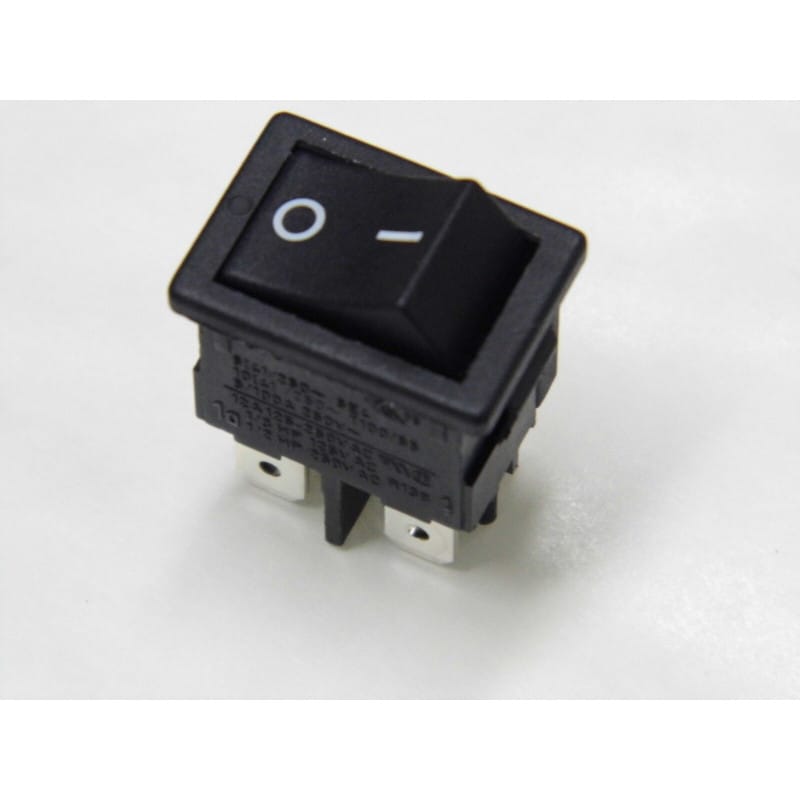

Le lot de 2 interrupteurs à bascule bipolaires de la marque Marquardt de référence 1858.1103-01 (calibre de 10A sous 250V, configuration à 2 pôles) est un composant électromécanique de commutation robuste de qualité industrielle, conçu pour l'encastrement et la coupure franche de l'alimentation principale dans les appareils électroménagers, les équipements professionnels et les boîtiers de commande.
Type de Composant : Interrupteur à bascule / Commutateur d'alimentation bipolaire à encastrer (Panel Mount Rocker Switch / Série 1858).
Fabricant / Référence : Marquardt / 1858.1103-01.
Calibre Électrique : 10 A sous 250 V (Pouvoir de coupure élevé pour charges résistives ou inductives).
Configuration : Bipolaire (2 pôles / Double Pole), idéal pour couper simultanément la phase et le neutre d'une alimentation.
Signification de la conception :
Qualité Marquardt : Standard de référence mondial pour les organes de commande et interrupteurs de puissance, garantissant une endurance mécanique élevée, une isolation renforcée et un contact franc et sécurisé.
Repérage et Connexion :
Repérez les cosses à languettes plates (généralement de type Faston) à l'arrière du boîtier. Les deux voies indépendantes permettent de couper simultanément les deux polarités (phase et neutre) de l'appareil commandé.
Environnement : Appareils électroménagers, équipements de atelier, tableaux de commande, boîtiers électriques et machines professionnelles nécessitant une coupure bipolaire de sécurité.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de conduction sur l'un ou les deux pôles en position fermée, résistance de contact anormale due à un arc électrique répété, ou mécanisme à bascule bloqué/souple.
Mesures : Valider à l'ohmmètre la continuité parfaite entre les cosses d'entrée et de sortie pour chaque pôle lorsque l'interrupteur est en position ON, et l'ouverture totale en position OFF.
Recommandations de Montage & Restauration :
Précautions de Câblage : Utilisez des cosses Faston isolées et adaptées pour assurer un sertissage parfait et éviter tout faux contact ou risque de court-circuit par desserrage sous vibrations. Veillez à respecter les cotes de découpe du panneau pour un encliquetage ferme du boîtier.
