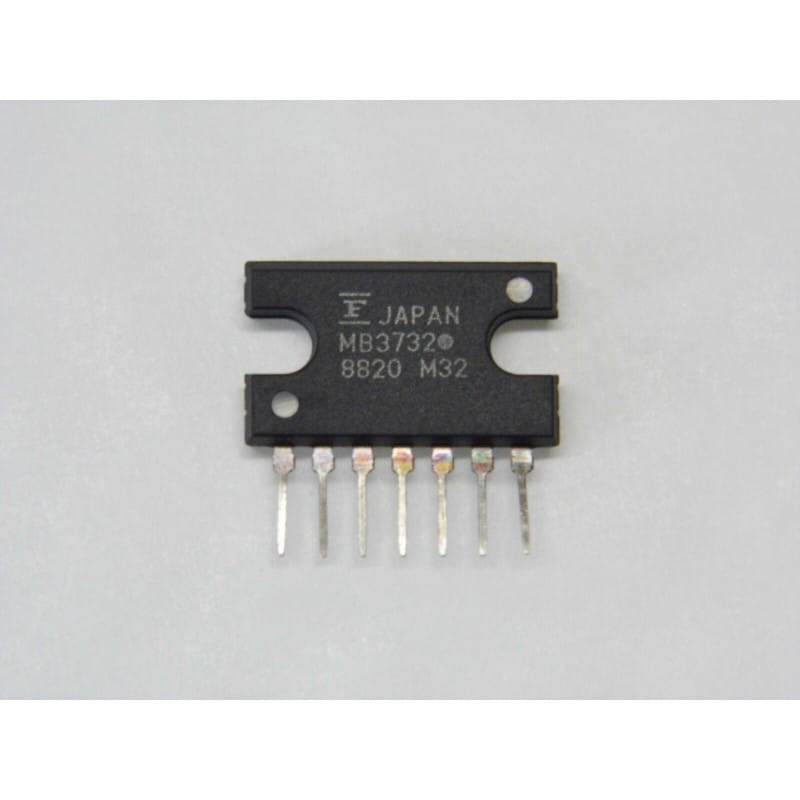

Le MB3732 (série MB3700 / gamme amplificateurs audio linéaires Fujitsu) est un circuit intégré monolithique linéaire amplificateur de puissance basse fréquence (Audio Power Amplifier IC), conçu et fabriqué par le constructeur japonais de premier plan Fujitsu Limited. Fréquemment intégré dans les autoradios vintage, les postes de radio portatifs, les magnétocassettes, les réveils et les platines d'interphonie des années 1970 et 1980, il offre une amplification audio directe pour haut-parleur avec un encombrement minimal sur circuit imprimé et un nombre très réduit de composants périphériques.
Ce composant délivre une puissance de sortie typique de 1,2 W à 2,2 W RMS (selon la tension d'alimentation de 6 V à 9 V sous une charge de 4 à 8 Ohms). Il intègre un préamplificateur à fort gain, une compensation thermique interne et un étage de sortie push-pull quasi-complémentaire à faible distorsion. Encapsulé dans un boîtier traversant vertical compact SIP-7 / SIL-7 plastique avec ailette métallique de refroidissement intégrée (Single In-line Package 7 broches), il évacue efficacement les calories générées en fonctionnement continu.
Affectation Générale des Broches & Lignes (Boîtier SIL-7 Fujitsu)
Entrée Audio (IN) : Entrée du signal BF via condensateur de liaison.
Contre-Réaction / Réglage de Gain (Feedback / NF) : Boucle de réglage du gain en tension et de la bande passante.
Filtrage de Référence / Réjection d'Ondulation (Ripple Filter) : Condensateur de découplage pour réjection des bruits d'alimentation.
Bootstrap : Broche raccordée au condensateur de bootstrap pour étendre la dynamique de sortie.
Sortie Haut-Parleur (OUT) : Sortie amplifiée reliée au haut-parleur via un condensateur électrolytique de liaison (220 µF à 1 000 µF).
Alimentation (+VCC) & Masse (GND) : Rails de polarisation continue.
Ailette Métallique : Évacuation thermique reliée à la masse ou fixée au châssis/dissipateur.
Mémo Technique & Points Clés d'Atelier
Applications Recommandées :
Restauration d'Équipements Audio Rétro (Années 70/80) : Remplacement direct sur platines audio japonaises et européennes compactes.
Modules Audio Portables : Amplification basse tension sur blocs piles (4× 1,5 V) ou rail continu 9 V.
Symptômes de Panne Fréquents en Atelier :
Absence totale de son (haut-parleur muet) : Transistors de sortie internes détruits ou en court-circuit franc, avec présence éventuelle d'une composante continue sur la sortie.
Son très faible, étouffé ou fortement saturé : Condensateur de bootstrap sec/fuyard ou résistance de contre-réaction dérive en valeur.
Ronflement ou oscillations moteur (Motorboating) : Condensateur de filtrage d'alimentation ou de réjection d'ondulation défaillant.
Consignes de Soudage & Remplacement :
Manipuler avec soin pour ne pas tordre les 7 broches alignées lors de l'insertion dans le circuit imprimé.
Si le montage d'origine utilise l'ailette vissée à une tôle de blindage ou un radiateur, appliquer une fine couche de pâte thermique avant serrage.
Contrôler impérativement le condensateur chimique de liaison placé en série avec le haut-parleur avant toute remise sous tension pour éviter d'endommager la bobine du HP.
Utiliser un fer à souder thermorégulé (300°C à 320°C max), un flux de soudure no-clean, et limiter le temps de chauffe à moins de 3 secondes par patte.
Composants Électroniques, Amplificateurs Audio & Vintage / Fabricant : FUJITSU LIMITED / Référence : MB3732 (MB 3732) / Type : Amplificateur de puissance audio basse fréquence (Audio Power Amplifier IC) / Boîtier : SIP-7 / SIL-7 vertical traversant avec ailette / Tension : +4,5 V à +12 V DC / État : 100% Neuf de stock d'origine (NOS).
