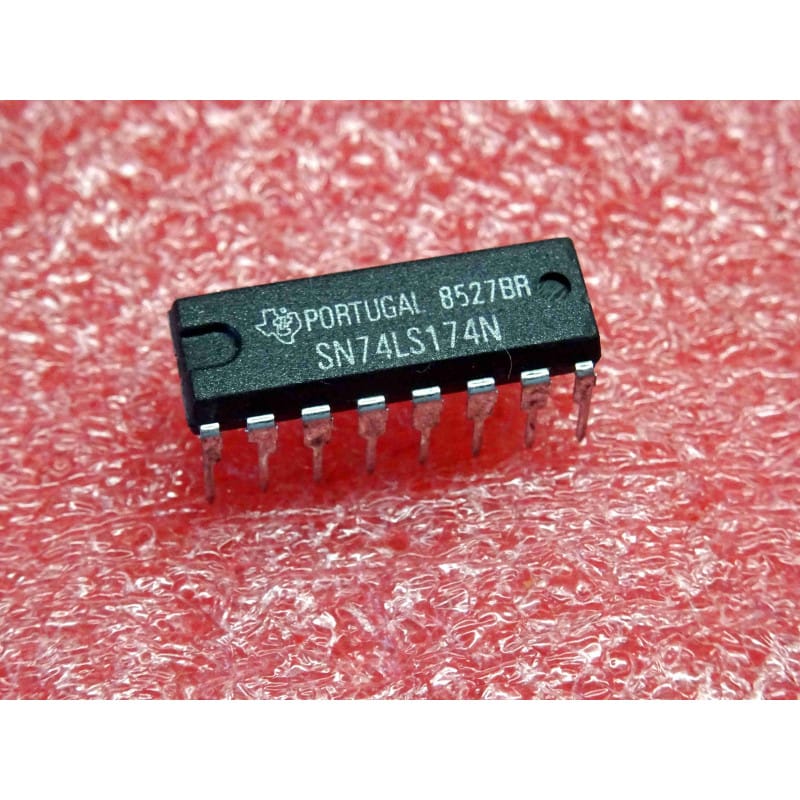

Le SN74LS174N (fabriqué par Texas Instruments) est un circuit intégré logique standard de la famille TTL Low-Power Schottky (74LS). Logé dans un boîtier DIP plastique à 16 broches (PDIP16), ce composant contient six bascules indépendantes de type D (Hex D-type Flip-Flop) partageant une entrée d'horloge commune et une ligne de remise à zéro générale.
Attention : Ton message mentionne "DIP14", mais le format réel de cette puce hexagonale (6 canaux) nécessite impérativement un boîtier à 16 broches (PDIP16) afin d'accueillir toutes les entrées/sorties, la masse, l'alimentation, l'horloge et le Clear.
Sa fonction principale est de servir de registre de mémorisation ou de tampon de données 6 bits. Lors de chaque front montant du signal d'horloge, l'état présent sur l'entrée (D) de chaque bascule est transféré et verrouillé sur sa sortie correspondante (Q). Le suffixe "N" désigne le format classique de boîtier plastique traversant standard.
Fabricant d'origine : Texas Instruments (TI)
Famille Logique : 74LS (TTL Low-Power Schottky)
Fonction : 6 bascules de type D avec remise à zéro commune (Clear).
Performances clés :
Déclenchement sur front montant (Edge-Triggered) : Le transfert des données s'effectue de manière synchrone sur la transition positive du signal d'horloge (du niveau bas vers le niveau haut).
Remise à zéro asynchrone (Clear global) : Une broche de remise à zéro générale active à l'état bas (Master Reset / Clear) permet de forcer instantanément toutes les sorties (Q) au niveau logique bas ("0"), indépendamment de l'état de l'horloge.
Technologie LS : Offre un excellent compromis entre une vitesse de commutation rapide (temps de propagation typique de 15 à 20 ns) et une consommation électrique réduite par rapport à la série 74 d'origine.
Format : Boîtier PDIP16 (Plastique Traversant Standard - 300 mil).
Diagnostic Express (Les données ne sont pas mémorisées ou restent bloquées à 0) :
Le piège de la broche Clear (Reset) : C'est l'erreur la plus fréquente lors des tests ou du prototypage. La broche 1 (Clear / MR) est active à l'état bas. Si cette broche est laissée en l'air (flottante) ou connectée par erreur à la masse, toutes les sorties restera figées à 0V, balayant complètement les impulsions de l'horloge. Pour un fonctionnement normal du registre, cette broche 1 doit être impérativement reliée au rail positif +5V (via une résistance de tirage ou directement).
Contrôle des fronts d'horloge (Clock) : Les bascules de type D n'enregistrent pas l'information sur un simple niveau logique fixe, mais uniquement sur la transition positive (le front montant). Si ton signal d'horloge est bruité, s'arrondit ou présente des rebonds (par exemple s'il provient d'un simple bouton-poussoir mécanique non antirebondi), la puce enregistrera plusieurs données erronées à la suite.
Recommandations de Montage :
Utilisation d'un support DIP16 standard : Ce format classique s'installe parfaitement sur un support tulipe standard à 16 broches au pas de 2,54 mm. C'est idéal sur tes cartes de circuits logiques ou de bus de données pour pouvoir isoler et tester le composant facilement.
Alimentation stricte TTL : N'oublie pas que la série 74LS exige une tension d'alimentation stable de +5V (plus ou moins 0,25V) sur sa broche 16 (Vcc) par rapport à la broche 8 (GND). Ne l'alimente jamais sous 9V ou 12V sous peine de griller instantanément la structure logique interne.
Découplage local : Les commutations simultanées des 6 sorties logiques génèrent des appels de courant très brefs sur les lignes de puissance. Installe un condensateur céramique standard de 100 nF au plus près de la broche 16 (Vcc) par rapport à la masse pour éviter d'injecter des parasites dans les puces logiques voisines de ta carte.
