Le TBA720A (ou TBA 720A) est un circuit intégré monolithique linéaire dédié à la synchronisation et à l'oscillation de balayage ligne (Horizontal / Line Oscillator Circuit) pour les téléviseurs Couleur et Noir & Blanc.

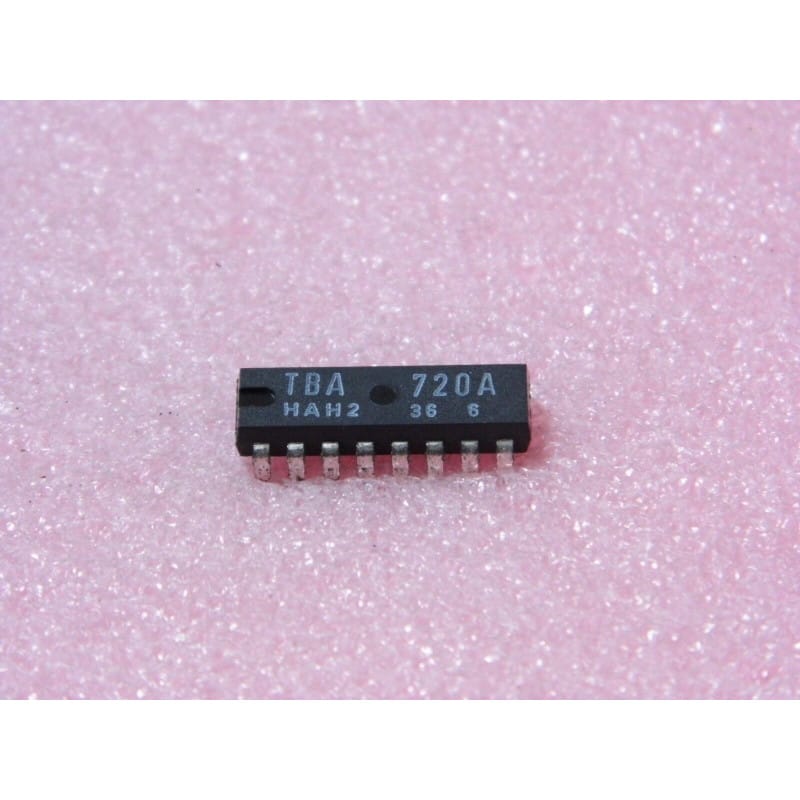

Comme visible sur ta photo, il est logé dans un boîtier plastique traversant DIP à 16 broches (PDIP16) avec détrompeur en demi-cercle sur le côté gauche. Il porte le marquage très clair TBA 720A suivi du code de fabrication HAH2 36 6.
Ce composant associe un séparateur d'impulsions de synchronisation, un oscillateur LC de haute précision, une double boucle de verrouillage de phase (Dual PLL) et un étage d'attaque (driver) pour piloter directement le transistor de puissance du balayage ligne (type BU108, BU208, etc.).
Fabricants d'origine : SGS-ATES / SGS-Thomson, Telefunken, Valvo / Philips, ITT.
Fonction : Oscillateur et séparateur de synchronisation ligne TV (Line Oscillator).
Boîtier : PDIP16 (Plastique 16 broches traversantes, pas de 2,54 mm).
Performances clés :
Double Boucle PLL intégrée :
Première boucle : assure le verrouillage de phase précis entre les tops de synchro du signal vidéo et l'oscillateur interne.
Seconde boucle : compense automatiquement les variations du temps de stockage (storage time) du transistor de puissance ligne.
Oscillateur LC ultra-stable : Offre une très faible dérive en fréquence par rapport aux variations de température et d'alimentation.
Sortie Driver Puissante : Délivre des impulsions carrées calibrées à 15 625 Hz pour attaquer le transformateur driver de ligne.
Séparateur de synchro amplitude-dépendant : Extrait proprement les tops de synchronisation horizontale et verticale.
Diagnostic Express (Image striée en diagonale, absence de THT ou sautillement) :
Décrochage / Image qui "déchire" en diagonale : Si l'image n'accroche pas le balayage horizontal, l'oscillateur libre est décalé. Le calage à 15 625 Hz s'effectue via l'ajustable (potentiomètre ou noyau ferrite de bobine) relié aux broches de l'oscillateur LC.
Absence de commande ligne (Pas de THT / Écran noir) : Vérifie l'alimentation sur la broche Vcc (environ 12V). À l'oscilloscope, contrôle la présence du signal carré 15,625 kHz en sortie (Line Out). Si la ligne est plate à 0V, le composant est hors service ou bloqué par un composant passif défectueux.
Recommandations de Montage :
Orientation du composant (Repérage Broche 1) :
L'encoche en demi-cercle sur le côté gauche indique le sens.
La broche 1 est située en bas à gauche sous l'encoche (sur la photo, la rangée inférieure compte les broches 1 à 8 de gauche à droite, et la rangée supérieure les broches 9 à 16 de droite à gauche).
Impulsion de retour ligne (Flyback Pulse) : Le TBA720A reçoit une impulsion de retour du transformateur THT pour comparer la phase. Si la résistance d'atténuation sur cette ligne de retour est coupée, la synchronisation est impossible.
Découplage Vcc : Place impérativement un condensateur chimique (22 µF à 47 µF) associé à un condensateur céramique de 100 nF au plus près de la broche d'alimentation Vcc pour éviter tout découplage parasite causé par les commutations HF du châssis.
