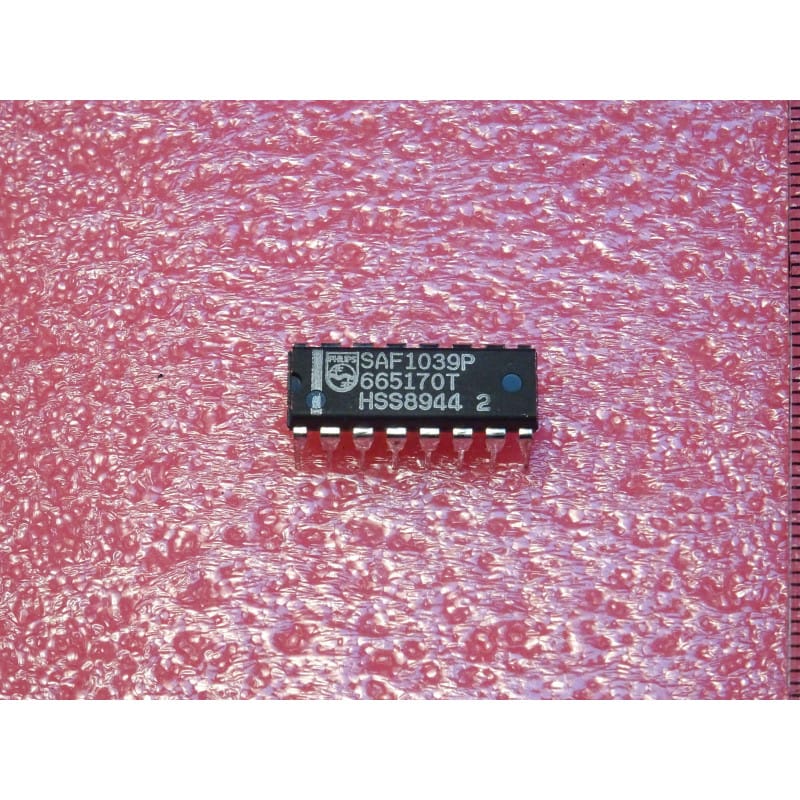

Le SAF1039P (développé par Philips Semiconductors) est un circuit intégré monolithique diviseur de fréquence / générateur de signaux (Programmable Frequency Divider / Synthesizer IC) en technologie bipolar/LOCOS.
Logé dans un boîtier DIP plastique à 16 broches (PDIP16 / DIP-16), ce composant d'époque est principalement utilisé dans les systèmes de télécommande, les émetteurs-récepteurs radio, les équipements de mesure et les anciens synthétiseurs d'accord pour générer ou diviser des fréquences avec une grande précision.
Il prend en entrée une fréquence d'horloge ou un signal RF et applique un rapport de division logique déterminé par l'état de ses broches de programmation.
Fabricant d'origine : Philips Semiconductors (devenu NXP).
Fonction : Diviseur de fréquence programmable / Synthétiseur logique.
Boîtier : PDIP16 / DIP-16 (Plastique 16 broches traversantes, pas de 2,54 mm).
Signification de la référence :
SAF : Gamme de circuits intégrés linéaires/numériques spécialisés Philips pour applications radio et télécommunications.
1039 : Référence de la fonction logique interne.
P : Désigne le boîtier plastique DIP (Plastic Dual In-line Package).
Performances clés :
Division de fréquence programmable : Permet d'obtenir des sous-divisions précises à partir d'une fréquence maître ou d'un quartz.
Faible consommation : Optimisé pour un fonctionnement stable dans les étages de traitement de signal.
Compatibilité logique : Lignes de commande directement compatibles avec les niveaux logiques standard.
Diagnostic Express (Absence de fréquence en sortie, division incorrecte) :
Absence totale de signal en sortie :
Mesure la tension d'alimentation Vcc sur la broche dédiée.
Vérifie la présence du signal d'horloge/fréquence d'entrée à l'oscilloscope sur la broche IN. Si l'amplitude du signal d'entrée est trop faible, le diviseur interne ne déclenche pas.
Rapport de division erroné : Contrôle l'état logique des broches de programmation du rapport de division. Si une broche de sélection est laissée flottante ou présente une piste coupée, le facteur de division change.
Recommandations de Montage :
Sens de détrompage DIP16 : L'encoche en demi-cercle (ou le point gravé) situe le haut du composant. La broche 1 est en bas à gauche vu de dessus, la broche 8 en bas à droite, la broche 9 en haut à droite et la broche 16 en haut à gauche.
Découplage d'alimentation : Les circuits de division logique génèrent de rapides transitoires de courant. Place un condensateur céramique de 100 nF au plus près des broches d'alimentation pour éviter le bruit sur la ligne Vcc.
