Le TSA5514 (développé par Philips Semiconductors) est un circuit intégré synthétiseur de fréquence à boucle à verrouillage de phase (PLL - Phase-Locked Loop) haute fréquence piloté par le bus I2C. Il s'agit d'un composant incontournable dans les tuners TV analogiques, magnétoscopes, démodulateurs câble/satellite et cartes d'acquisition vidéo des années 90 et 2000.
Il intègre un prédiviseur haute fréquence (Prescaler) fonctionnant jusqu'à 1,3 GHz, permettant d'assurer la sélection ultra-précise des canaux sur l'ensemble des bandes de télévision (VHF I, VHF III, UHF) ainsi que les bandes interbandes / câble (CATV).
Fabricant d'origine : Philips Semiconductors (devenu NXP).
Fonction : Synthétiseur de fréquence PLL 1,3 GHz I2C pour tuner TV/Câble.
Boîtier : PDIP18 / DIP-18 (Plastique 18 broches traversantes, pas de 2,54 mm).

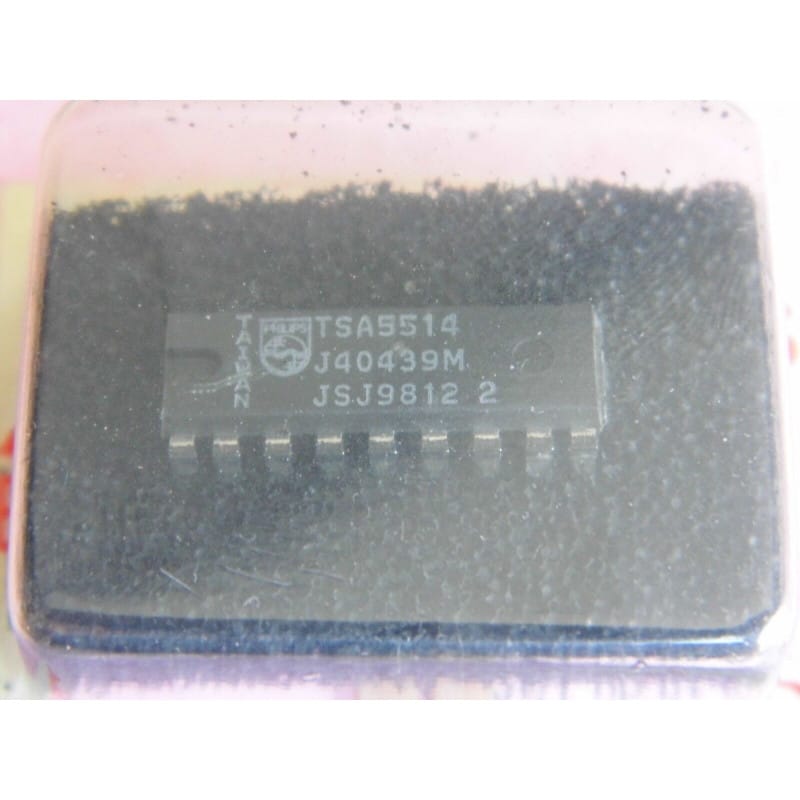

Désignation du marquage :
Logo Philips : Bouclier caractéristique.
TSA5514 : Référence principale du circuit intégré.
JSJ9812 2 : Code de lot et date de fabrication (semaine 12 de l'année 1998).
TAIWAN : Usine d'assemblage d'origine.
Performances clés :
Prédiviseur 1,3 GHz intégré : Traite directement les signaux RF provenant de l'oscillateur local du tuner jusqu'à 1,3 GHz.
Interface Bus I2C : Adressage bidirectionnel (SCL / SDA) pour le contrôle complet des fréquences, du pas de synthèse et de la lecture d'état (Power-On Reset, verrouillage PLL).
Sortie pour tension d'accord 33 V : Pilote la ligne de tension de sintonisation V_VAR (0 V à 33 V) pour faire varier la capacité des diodes varicap.
Ports de commutation de bandes : Sorties à collecteur ouvert (Drive/Band Switch) pour commuter l'alimentation des sous-ensembles du tuner (VHF-L, VHF-H, UHF).
Diagnostic Express (Dérive des chaînes, balayage muet ou tension d'accord fixe) :
Tension de sintonisation bloquée à 0 V ou 33 V fixe :
Mesure le +5V Vcc sur la broche d'alimentation logique.
Vérifie la présence de la tension +33V CC appliquée à l'étage de sortie d'accord. Si cette haute tension est absente (diode Zener 33V fuyarde ou résistance fusible coupée), la tension d'accord ne varie plus et le tuner reste muet.
Contrôle l'activité des signaux SDA et SCL à l'oscilloscope lors de la recherche automatique de chaînes.
Perte de verrouillage / Fréquence instable : Vérifie le quartz de référence (généralement 4,0 MHz) relié aux broches XTAL du TSA5514 ainsi que ses condensateurs de charge.
Recommandations de Montage :
Sens de détrompage DIP18 : Sur la photo, l'encoche en demi-cercle sur le côté gauche et le point gravé en haut à droite indiquent l'orientation. La broche 1 est située en bas à gauche sous l'encoche, la broche 9 en bas à droite, la broche 10 en haut à droite et la broche 18 en haut à gauche.
Interchangeabilité : Très proche dans sa fonction des TSA5511, TSA5512 ou SDA3202, le TSA5514 possède toutefois des registres de commutation et des adresses I2C spécifiques. Utilise la référence exacte TSA5514 pour un remplacement direct sur carte.
