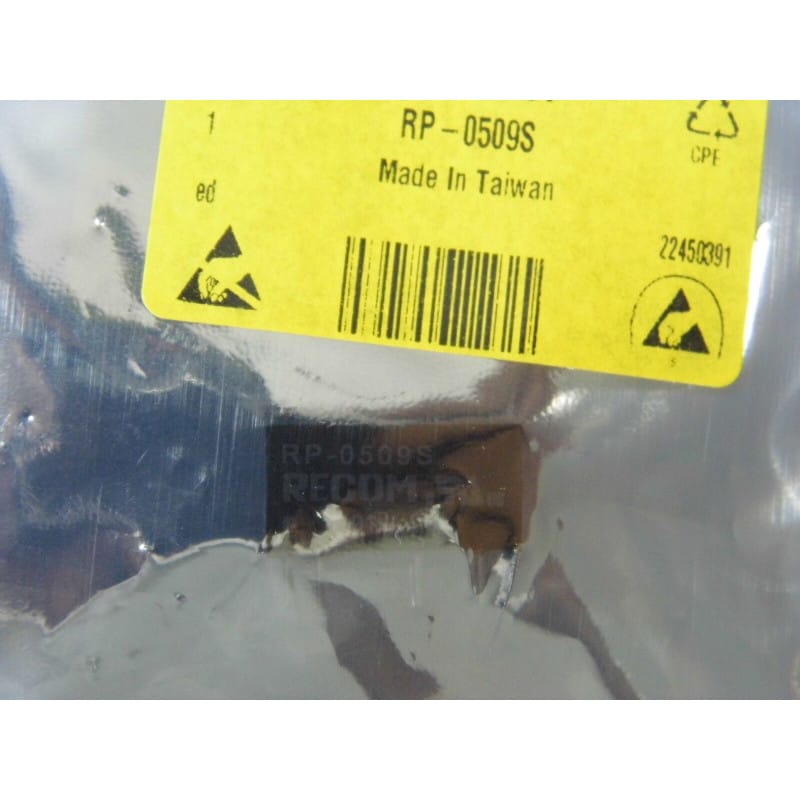

Le convertisseur DC-DC isolé RECOM RP-0509S (aussi référencé RP0509S) est un module d'alimentation miniature hautement fiable, conçu pour fournir une tension de sortie régulée ou non (selon version) isolée à partir d'une tension d'entrée nominale de 5V, idéal pour l'isolation galvanique des rails d'alimentation sur les cartes électroniques industrielles et de mesure.
Type de Composant : Convertisseur DC-DC isolé en boîtier compact (Isolated DC-DC Converter).
Fabricant : RECOM Power.
Référence : RP-0509S (RP0509S).
Tension d'Entrée : 5 Vdc.
Tension de Sortie : 9 Vdc.
Conditionnement : Pièce unitaire (ou lot selon approvisionnement atelier).
Signification de la conception :
Isolation Galvanique & Intégration : Permet de couper les boucles de masse, de protéger les microcontrôleurs et les circuits logiques sensibles contre les perturbations, et de générer un rail d'alimentation secondaire isolé à partir d'une source 5V principale.
Repérage et Connexion :
Attention au brochage (Pinout) : Respectez scrupuleusement le sens d'implantation (broches d'entrée Vin/GND et de sortie +Vout/-Vout) en vous référant au marquage du boîtier et à la documentation du fabricant pour éviter toute inversion fatale.
Environnement : Cartes d'interface, instrumentation, boucles de mesure industrielles et équipements nécessitant une séparation galvanique des alimentations.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de tension en sortie, écroulement du rail d'entrée 5V (en cas de court-circuit interne du module) ou surchauffe anormale du boîtier.
Mesures : Contrôler la tension d'entrée et la présence de la tension de sortie nominale (9V) à l'aide d'un multimètre hors charge et en charge.
Recommandations de Montage & Restauration :
Précautions de Brasage : Utilisez un fer à souder à température contrôlée pour braser rapidement les broches traversantes sans endommager le boîtier plastique du convertisseur.
