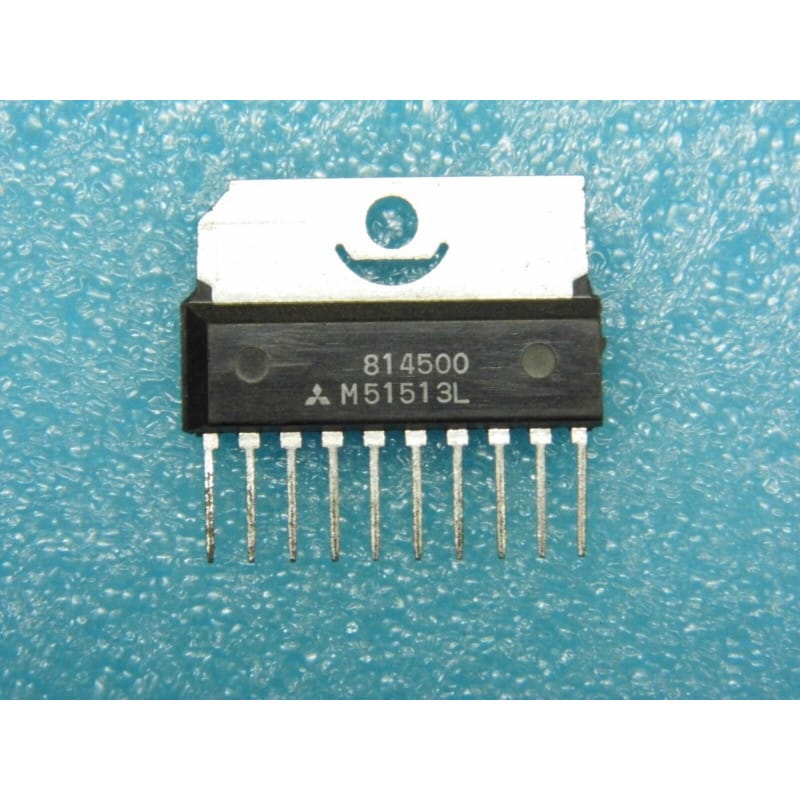

Le M51513L (fabriqué par Mitsubishi Electric) est un circuit intégré monolithique d'amplification audio de puissance (Linear IC Audio Output). Logé dans un boîtier plat vertical à 10 broches en ligne SIL-10 / SIP-10 (Single In-line Package) muni d'une languette métallique de dissipation thermique sur le dessus, ce composant est un classique des autoradios, téléviseurs et équipements audio portables des années 80 et 90.
Il est conçu pour délivrer une puissance audio nette de 5,8 Watts sous une charge de 4 Ohms avec une tension d'alimentation nominale de 13,2 V. Sa conception interne robuste intègre un étage de sortie bipolaire capable de débiter des courants de pointe importants (jusqu'à 4,5 A) et comprend des protections thermiques ainsi qu'une limitation de courant.
Fabricant d'origine : Mitsubishi Electric
Fonction : Amplificateur de puissance audio mono.
Boîtier : SIL-10 / SIP-10 (Plastique plat vertical 10 broches avec ailette métallique à visser).
Performances clés :
Puissance de sortie RMS : 5,8 W typiques (sous Vcc = 13,2 V et charge R_L = 4 Ohms).
Tension d'alimentation maximale : 16 V CC (fonctionne parfaitement sur les réseaux automobiles 12V - 13,8V).
Courant de pointe maximum (Ipeak) : 4,5 A.
Faible distorsion harmonique (THD) : Excellente fidélité sur les faibles et moyennes puissances.
Protections intégrées : Limitation automatique du courant de court-circuit et protection contre la surchauffe thermique.
Diagnostic Express (Pas de son, distorsion forte ou échauffement anormal) :
Mesure de la tension de repos en sortie : Comme la plupart des AOP de puissance audio de cette génération alimentés en tension simple, la broche de sortie audio doit présenter une tension continue égale à la moitié de la tension d'alimentation (Vcc / 2) lorsque aucun signal n'est appliqué à l'entrée. Une valeur égale à 0V ou Vcc indique que l'un des transistors de l'étage de sortie interne est en court-circuit.
Condensateur de liaison haut-parleur : Le M51513L nécessite un gros condensateur chimique de sortie (1000 µF à 2200 µF) pour bloquer la composante continue et ne transmettre que l'alternatif au haut-parleur. Si ce condensateur est fuyard ou court-circuité, le haut-parleur recevra du courant continu et le composant chauffera excessivement.
Recommandations de Montage :
Dissipation thermique obligatoire : Avec une capacité en courant de 4,5 A et une puissance de 5,8 W, l'ailette métallique située sur le dessus du boîtier SIL-10 doit être vissée sur un radiateur en aluminium avec une fine couche de graisse thermique silicone.
Découplage de la ligne Vcc : Place un condensateur électrolytique de 1000 µF en parallèle avec un condensateur céramique de 100 nF au plus près de la broche Vcc pour absorber les appels de courant lors des crêtes de basses et éviter l'auto-oscillation.
Compatibilité et équivalences : Il partage une architecture et une fonction très proches des autres amplificateurs audio monochanal en boîtier SIL-10 de la même époque (type série LA4420 de Sanyo), mais attention à bien vérifier le schéma du PCB avant toute substitution directe.
