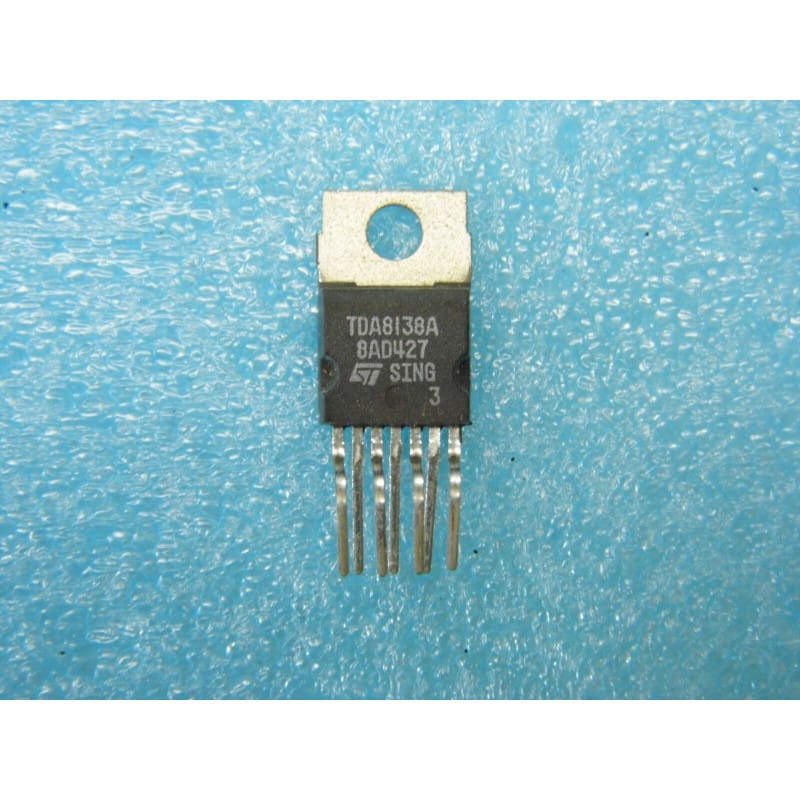

Le TDA8138A (développé par STMicroelectronics / SGS-Thomson) est un circuit intégré monolithique linéaire régulateur de tension double à faible chute de tension (Dual Positive Voltage Regulator).
Logé dans un boîtier plat vertical à 9 broches de type Heptawatt / SIL-9 (Single In-line Package) muni d'une ailette métallique supérieure perforée pour la fixation sur radiateur, ce composant est un classique très répandu dans les blocs d'alimentation secondaire des téléviseurs cathodiques (CRT), moniteurs et châssis vidéo des années 90 et 2000.
Contrairement au TDA8137 (qui fournit deux sorties identiques à 5,1 V), le TDA8138A propose deux tensions distinctes : 5,1 V (généralement pour la partie logique/microcontrôleur) et 12 V (pour la partie traitement vidéo/audio ou balayage). Il embarque également une entrée d'extinction (Disable / Standby) et un générateur d'impulsion de réinitialisation (Reset Generator).
Fabricant d'origine : STMicroelectronics / SGS-Thomson.
Fonction : Régulateur de tension double (5,1 V + 12 V) avec Reset et Disable.
Boîtier : Heptawatt / SIL-9 (Boîtier plat vertical à 9 broches avec languette métallique à visser).
Performances clés :
Tensions de sortie mixtes :
Sortie 1 (Vout1) : 5,1 V CC (jusqu'à 1 A, généralement permanente).
Sortie 2 (Vout2) : 12 V CC (jusqu'à 1 A, commutable via la broche Disable).
Entrée Disable (Standby) : Permet de couper le rail 12 V pour mettre en veille les étages vidéo/balayage du châssis tout en maintenant le microcontrôleur sous tension sur la ligne 5,1 V.
Générateur de Reset intégré : Fournit un signal de réinitialisation (Reset) propre et temporisé au microcontrôleur lors de la mise sous tension ou en cas de baisse critique du rail d'entrée.
Protections intégrées : Protection contre les surchauffes thermiques et limitation interne du courant de court-circuit sur chaque voie.
Diagnostic Express (Téléviseur bloqué en veille, absence de 12V ou microprocesseur figé) :
Le téléviseur reste figé en veille (12V absent) :
Mesure le rail Sortie 1 (5,1V) : s'il est à 0V, le microcontrôleur n'est pas alimenté (vérifie le Vin en entrée d'environ 15V à 18V).
Si le 5,1V est bon, contrôle la tension sur l'entrée Disable lors de l'envoi de la commande d'allumage. Si l'état logique bascule mais que la Sortie 2 (12V) reste à 0V, le régulateur est H.S. ou la ligne 12V du châssis est court-circuitée à la masse.
Plantage au démarrage (Signal Reset absent) : Contrôle la broche Reset. Elle doit passer à l'état haut (5V) quelques millisecondes après l'apparition de la tension d'entrée. Si elle reste bloquée à 0V, le microcontrôleur refuse de démarrer.
Recommandations de Montage :
Tension d'entrée minimale : Pour garantir la régulation correcte du rail 12V (Sortie 2), la tension continue appliquée sur l'entrée Vin doit être supérieure à 14V (idéalement entre 15V et 18V).
Refroidissement obligatoire : Avec la voie 12V débitant sous fort courant, la puce chauffe rapidement. Fixe impérativement le boîtier Heptawatt sur son radiateur en aluminium d'origine avec une touche de graisse thermique silicone.
Condensateur de temporisation Reset : Vérifie le petit condensateur relié à la broche de temporisation du Reset (Reset Delay). S'il est fuyard ou sec, le temps de montée du Reset sera incorrect et causera des bugs aléatoires à l'allumage.
