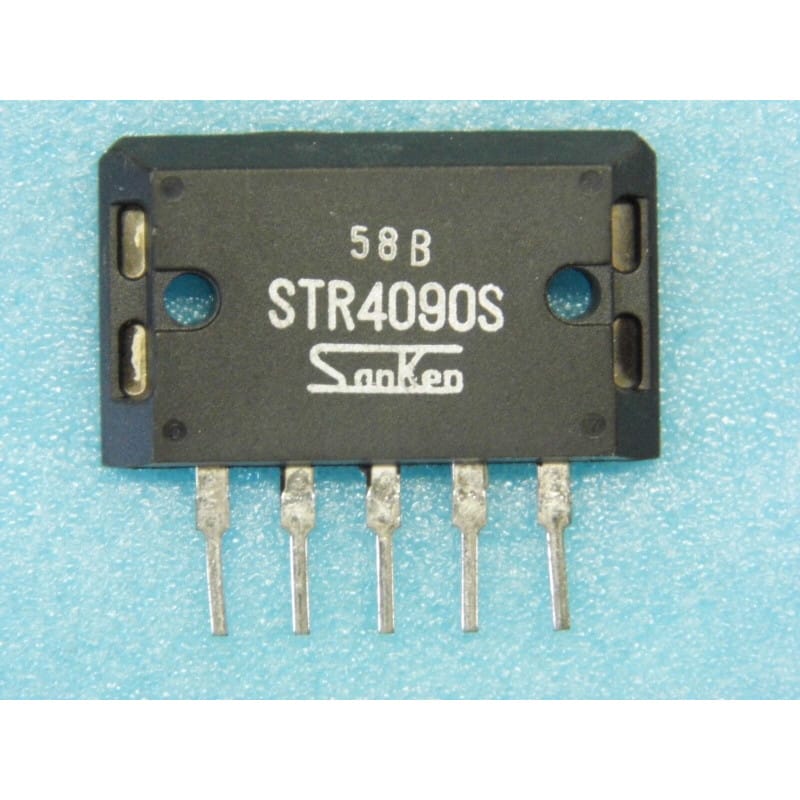

Le STR4090S (fabriqué par Sanken Electric) est un circuit intégré hybride de puissance pour alimentation à découpage (SMPS Controller / Power Switcher). Logé dans un boîtier plat vertical à une seule rangée de broches SIP à 5 pattes avec un grand plat métallique à visser, ce composant est une pièce maîtresse des étages d'alimentation à découpage (flyback) des téléviseurs à tube cathodique (CRT), moniteurs et magnétoscopes des années 80 et 90.
Il regroupe sur un même substrat hybride le transistor de puissance haute tension (Bipolar Power Transistor) et son étage de commande/régulation par découpage. Sa fonction est de hacher la tension continue issue du redressement secteur (environ 300 V CC) pour alimenter le transformateur SMPS et délivrer la tension principale B+ (souvent 90 V à 110 V CC selon l'application).
Fabricant d'origine : Sanken Electric
Fonction : Régulateur / Hacheur de puissance pour alimentation à découpage (SMPS).
Boîtier : SIP-5 (Single In-line Package 5 broches avec semelle métallique perforée pour radiateur).
Performances clés :
Transistor de puissance haute tension intégré : Conçu pour supporter des tensions de blocage Vcbo élevées (typiquement 800 V à 850 V) pour absorber les surtensions transitoires lors du blocage du flyback.
Tension de sortie régulée (B+) : Régulation précise par découpage auto-oscillant (ou synchronisé) de la tension de ligne secondaire.
Simplicité de mise en œuvre : Réduit drastiquement le nombre de composants discrets autour du transformateur d'alimentation.
Diagnostic Express (Fusible secteur qui saute instantanément ou alimentation muette) :
Fusible secteur grillé / Court-circuit franc : Si le fusible de la carte saute dès la mise sous tension, mesure en mode testeur de diode entre la broche du collecteur du transistor interne (reliée au primaire du transformateur) et la masse. Un court-circuit (0 Ohm) indique que le transistor de puissance du STR4090S est détruit.
Alimentation qui "cui-cui" ou se met en sécurité : Si l'alimentation tique sans démarrer, le problème vient très souvent d'un court-circuit au secondaire (balayage ligne/THT en court-circuit, diode Schottky ou condensateur de filtrage B+ fuyard).
Recommandations de Montage :
Précautions SÉCURITÉ SECTEUR : Ce composant est directement raccordé au primaire relié au réseau 230 V. Après extinction, décharge toujours le gros condensateur de filtrage réseau (400V) avec une résistance de puissance avant de toucher au STR4090S ou à ses pistes.
Isolation et dissipation thermique : Le STR4090S dissipe une chaleur importante. Il doit impérativement être fixé sur son radiateur en aluminium avec de la graisse thermique silicone. Si le plat métallique arrière n'est pas isolé en interne, vérifie si le montage d'origine utilise un canon isolant et une feuille de mica/silicone.
Remplacement systématique des condensateurs associés : En cas de remplacement d'un STR4090S grillé, remplace d'office les petits condensateurs chimiques du primaire (notamment celui sur la ligne d'auto-alimentation/start-up). Un condensateur sec fait dériver la fréquence de découpage et détruit immédiatement le composant neuf.
