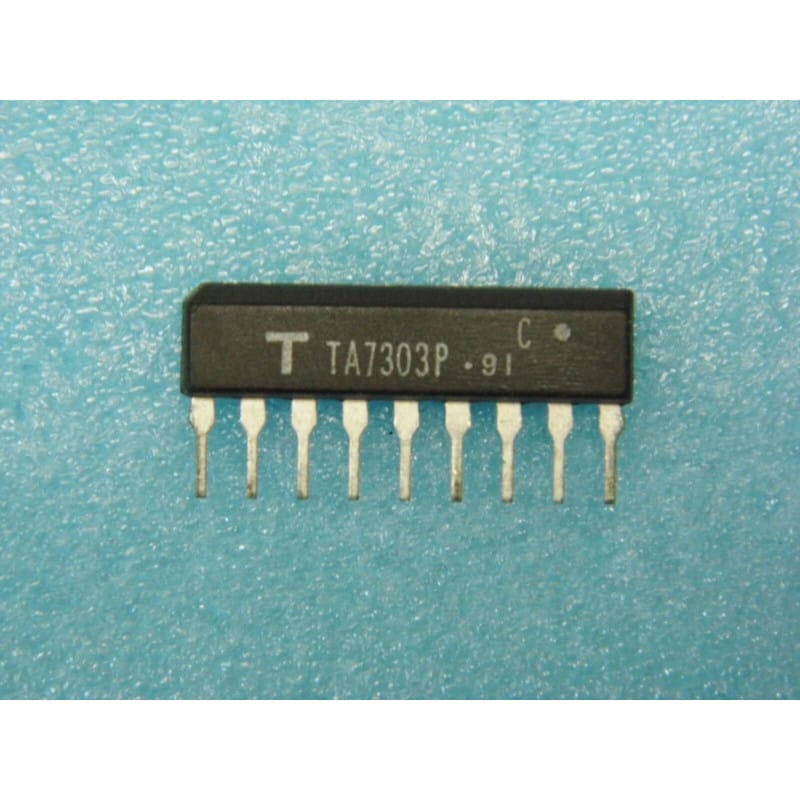

Le TA7303P (fabriqué par Toshiba, décliné sous les références équivalentes KIA7303P chez KEC et NTE1525) est un circuit intégré bipolaire dédié à la chaîne Fréquence Intermédiaire (FI / IF) et à la démodulation/discrimination FM. Logé dans un boîtier DIP plastique à 14 broches (PDIP14), il constitue le cœur de la section radio FM des tuners Hi-Fi, autoradios et récepteurs radio haute performance des années 70 à 90.
Il intègre sur une seule puce un amplificateur-limiteur FI à plusieurs étages, un discriminateur quadrature (ou détecteur à rapport) extrêmement linéaire, un circuit de silencieux (Muting) et un étage d'amplification pour le galvanomètre de centrage/niveau de signal (S-Meter / Tuning Meter).
Fabricant d'origine : Toshiba (Équivalents directs : KEC KIA7303P, NTE NTE1525).
Fonction : Amplificateur FI FM (10,7 MHz), Démodulateur / Discriminateur & Driver de galvanomètre.
Boîtier : PDIP14 (Plastique 14 broches traversantes, pas de 2,54 mm).
Performances clés :
Excellente sensibilité de limitation : Seuil de limitation très bas (typiquement 30 à 40 µVrms à 10,7 MHz), permettant d'obtenir un signal audio propre même sur des stations faibles.
Faible distorsion harmonique : Excursion audio très linéaire grâce au démodulateur à quadrature intégré.
Gestion du Muting (Squelch) : Intègre une fonction de coupure du bruit de souffle entre les stations, contrôlable via un niveau continu.
Sortie S-Meter & Tuning Meter : Fournit deux tensions continues proportionnelles pour piloter l'aiguille d'affichage du niveau de réception et le centrage d'accord FM.
Diagnostic Express (Pas de son en FM, souffle fort ou vumètre figé) :
Réglage du transfo FI / Bobine de quadrature : Si le son est déformé/grésille sur toutes les stations FM ou si le Muting reste bloqué, la bobine de déphasage 10,7 MHz raccordée au discriminateur est souvent légèrement désaccordée. Un micro-ajustement du noyau ferrite avec un outil non magnétique (en plastique) permet généralement de retrouver un alignement parfait.
Absence de tension sur les filtres céramiques : Le signal 10,7 MHz entre dans le composant à travers un ou deux filtres céramiques (type Murata 10.7 MHz). Vérifie l'absence de tension continue parasite en sortie de filtre qui pourrait saturer le premier étage limiteur interne.
Recommandations de Montage :
Brochage type DIP14 :
Broches d'entrée FI : Généralement situées sur le premier côté de la puce (broches 1/2) connectées au filtre céramique 10,7 MHz.
Broches Démodulateur : Connectées à la bobine d'accord/discriminateur FM externe.
Sortie Audio (Composite / MPX) : Sortie destinée à attaquer directement le décodeur stéréo multiplex (ex: TA7343, TA7318 ou MC1310).
Découplage de ligne Vcc : Place impérativement un condensateur céramique de 10 nF à 100 nF au plus près de la broche Vcc du TA7303P pour éviter toute auto-oscillation sur l'étage FI à fort gain (10,7 MHz).
Interchangeabilité : Le KIA7303P et le NTE1525 sont de véritables équivalents pin-to-pin et fonctionnels du TA7303P, utilisables directement sans modification du circuit d'alignement.
