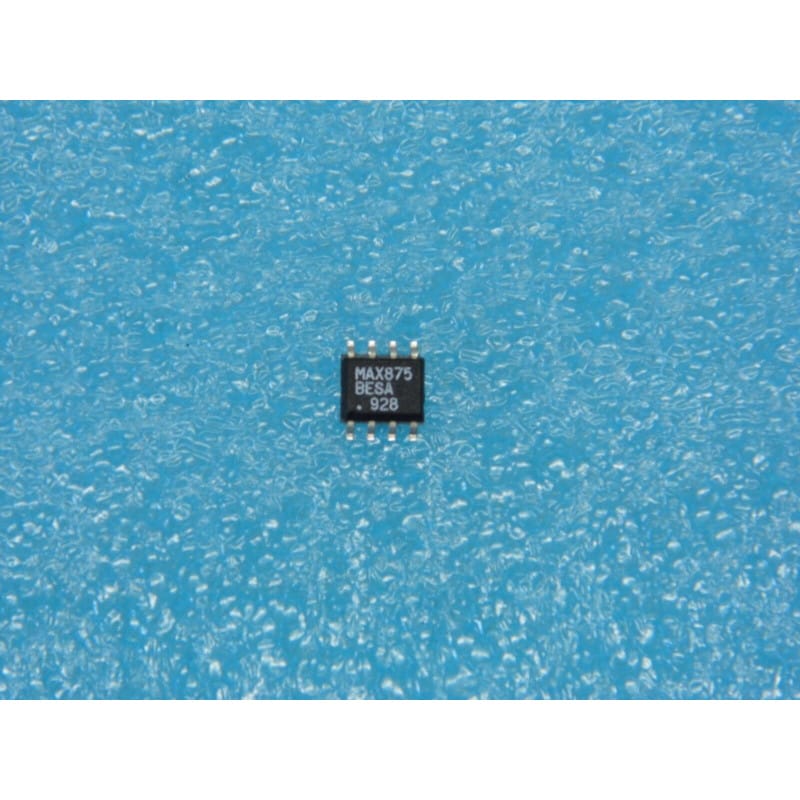

Le MAX875 (développé par Maxim Integrated, aujourd'hui Analog Devices) est une source de tension de référence ultra-précise de 5,000 V (High-Precision +5V Voltage Reference) à très faible coefficient de température. Logé dans un boîtier CMS / SMD à 8 broches (SOIC-8 / SO-8), ce composant est spécialement conçu pour alimenter les convertisseurs A/N (ADC) et N/A (DAC) haute résolution (12 à 16 bits), les multimètres numériques, le matériel de mesure de laboratoire et l'instrumentation de précision.
Grâce à sa très faible dérive en température (jusqu'à 7 ppm/°C) et à un faible niveau de bruit, il fournit un rail de référence fixe d'une stabilité exceptionnelle, insensible aux variations de la tension d'entrée ou de la charge.
Fabricant d'origine : Maxim Integrated (Analog Devices).
Fonction : Référence de tension de précision +5,000 V.
Boîtier : CMS / SMD SOIC-8 / SO-8 (8 broches à montage en surface).
Performances clés :
Tension de sortie exacte : 5,000 V CC (précision initiale initiale jusqu'à ±0,06 % / ±3 mV).
Faible dérive thermique : Seulement 7 ppm/°C à 20 ppm/°C selon la classe du composant (A, B, C ou E/M).
Très faible niveau de bruit : Typiquement 9 µV crête à crête (dans la bande 0,1 Hz à 10 Hz), évitant de perturber les mesures de précision.
Ajustement fin (TRIM) : Intègre une broche d'ajustement optionnelle permettant d'étalonner la tension de sortie à 5,0000 V au moyen d'un potentiomètre externe.
Excellente régulation : Forte immunité face aux variations de la tension d'entrée (Line Regulation) et aux variations de courant de charge (Load Regulation).
Diagnostic Express (Dérive de mesure, bruit ou valeur de référence faussée) :
Mesure d'ADC instable ou décalée :
Contrôle la tension sur la broche VOUT avec un multimètre haute résolution (au moins 4,5 ou 5,5 chiffres) : tu dois lire scrupuleusement 5,000 V CC.
Vérifie la tension d'entrée VIN : elle doit être supérieure à 7,0 V (idéalement entre 9V et 12V) pour garantir que le régulateur interne reste hors de la zone de décrochage.
Présence de bruit ou d'oscillations : Contrairement à certains régulateurs classiques, les références de précision n'aiment pas les fortes capacités capacitives directes sans résistance série si elles ne sont pas prévues par le constructeur. Assure-toi que le découplage est conforme à la datasheet.
Recommandations de Montage :
Brochage du boîtier SOIC-8 (Vu de haut) :
Broche 1 (I.C.) : Connection interne (laisser non connectée ou à la masse).
Broche 2 (VIN) : Tension d'entrée non régulée (+7V à +18V).
Broche 3 (NR) : Noise Reduction (filtre de bruit optionnel via un condensateur vers la masse).
Broche 4 (GND) : Masse analogique de référence.
Broche 5 (TRIM) : Ajustement optionnel de la tension de sortie (si inutilisée, laisser en l'air).
Broche 6 (VOUT) : Sortie de tension de référence +5,000 V.
Broche 7 (I.C.) : Connection interne.
Broche 8 (I.C.) : Connection interne.
Layout PCB et masse : Raccorde la broche GND (broche 4) directement sur le plan de masse analogique propre (AGND) pour éviter les boucles de masse qui ajouteraient des millivolts d'erreur sur la mesure.
