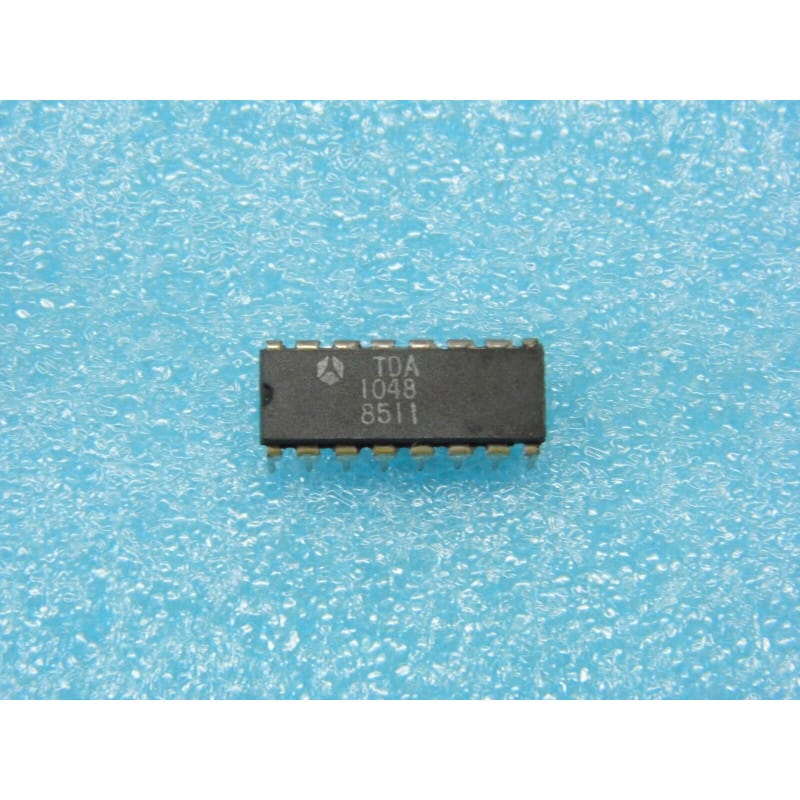

Le TDA1048 (développé par Philips / Signetics) est un circuit intégré monolithique bipolaire dédié à l'amplification à Fréquence Intermédiaire (FI / IF) et à la démodulation d'amplitude (AM). Logé dans un boîtier DIP plastique à 16 broches (PDIP16), c'est un composant clé pour les récepteurs radio AM (Grandes Ondes GO / Petites Ondes PO / Ondes Courtes OC) de bonne qualité, les tuners Hi-Fi et les sections radio des combinés radio-cassettes ou autoradios des années 70 et 80.
Il regroupe sur une seule puce un amplificateur-limiteur FI à fort gain, un démodulateur AM synchrone à très faible distorsion, un circuit de CAG (Contrôle Automatique de Gain / AGC) très étendu ainsi qu'un préamplificateur pour l'affichage du niveau de signal (S-Meter / Galvanomètre).
Fabricant d'origine : Philips / Signetics (Valvo, Mullard).
Fonction : Amplificateur FI AM (typiquement 455 kHz / 468 kHz) & Démodulateur AM.
Boîtier : PDIP16 (Plastique 16 broches traversantes, pas de 2,54 mm).
Performances clés :
Démodulation synchrone / équilibrée : Offre une faible distorsion harmonique et une excellente clarté audio par rapport aux simples démodulateurs à diode.
Large plage de CAG (AGC) : Évite la saturation sur les émetteurs très puissants tout en maintenant un gain élevé sur les stations lointaines ou faibles.
Sortie S-Meter / Indication de signal : Délivre un courant/tension continu proportionnel à l'amplitude de la porteuse pour piloter un vumètre d'accord.
Entrée de sélection / Muting : Permet la coupure du son inter-station ou le basculement rapide lors des recherches de fréquences.
Diagnostic Express (Pas de son en AM, souffle seul ou vumètre bloqué) :
Décalage du transformateur FI 455 kHz : Si le son AM est très faible, étouffé ou déformé, le transformateur/transfo FI d'entrée ou de référence déphasée raccordé au TDA1048 est souvent désaccordé. Un réglage très délicat du noyau ferrite (avec un outil de réglage HF en plastique) sur 455 kHz permet de retrouver le gain maximum.
Blocage par le CAG : Si la ligne de CAG est en court-circuit (condensateur de filtrage CAG fuyard), le gain du TDA1048 reste bloqué au minimum, rendant le récepteur totalement sourd.
Recommandations de Montage :
Orientation et repérage du boîtier DIP16 :
Repère l'encoche en demi-cercle sur l'extrémité gauche pour repérer la broche 1 (en bas à gauche).
Découplage de ligne Vcc et CAG : Les étages FI à fort gain à 455 kHz sont très sensibles à la qualité des découplages. Place un condensateur céramique de 100 nF au plus près de la broche Vcc, et vérifie que le condensateur chimique de la boucle de CAG (souvent 1 µF à 10 µF) est en parfait état pour éviter tout pompage de volume sur la musique.
Filtres céramiques / Transfos FI : Le signal FI entre dans le TDA1048 après le filtre sélectif 455 kHz. Assure-toi de l'absence de tension continue sur les broches d'entrée du signal FI.
