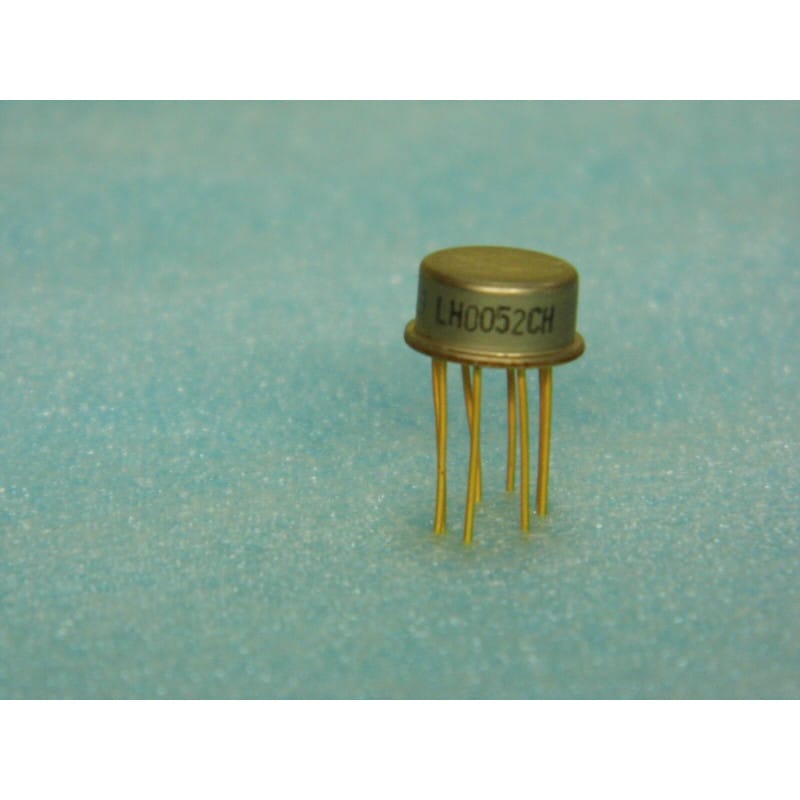

Le LH0052CH (développé par National Semiconductor) est un amplificateur opérationnel de précision à entrée FET à très faible courant de biais (Ultra-Low Bias Current FET Input Op-Amp IC).
Logé dans un boîtier métallique hermétique TO-99 à 8 broches (TO-99 / CAN-8) avec des pattes dorées (Gold Pins) pour garantir une excellente résistance à la corrosion et une fiabilité de contact maximale, ce composant haut de gamme des années 70/80 était destiné aux applications d'instrumentation de haute précision, médicales et scientifiques.
Il intègre des transistors FET d'entrée à très haute impédance couplés à un étage AOP monolithique, offrant un courant de biais extrêmement faible (de l'ordre du picoampère, typiquement inférieur ou égal à 1 pA ou 5 pA max selon le grade), ce qui en fait un choix de premier ordre pour les amplificateurs d'électromètre, les intégrateurs à faible dérive et les préamplificateurs de photodiodes.
Fabricant d'origine : National Semiconductor (NS).
Fonction : Amplificateur opérationnel FET à ultra-faible courant de biais.
Boîtier : TO-99 / CAN-8 (Boîtier métallique rond 8 broches, pattes dorées).
Signification de la référence :
LH : Gamme de circuits hybrides et analogiques spéciaux National Semiconductor (Linear Hybrid).
0052 : Modèle d'AOP de précision à entrée FET ultra-faible courant de biais.
C : Gamme de température commerciale / industrielle (0°C à +70°C).
H : Désigne le boîtier métallique hermétique TO-99 (Header CAN-8).
Performances clés :
Courant de Biais Entrée (Ib) Ultra-Faible : Typiquement 1 pA max à 25°C, parfait pour mesurer des courants extrêmement faibles.
Impédance d'Entrée Extrêmement Élevée : De l'ordre de 10^12 ohms (1 Tohm).
Faible Tension de Décalage (Offset) : Ajustable de manière externe via les broches d'équilibrage (Offset Null).
Boîtier Métallique Blindé : Le boîtier métallique TO-99 réduit les interférences électromagnétiques et permet un blindage efficace de la puce.
Marquages Visuels :
Logo National Semiconductor : Logo NS classique (ellipse avec "NS" ou symbole "N" vagues).
LH0052CH : Référence imprimée sur le boîtier métallique.
Pattes dorées : Broches traversantes dorées garantissant un contact optimal.
Ergot métallique : Repère de détrompage situé à côté de la broche 8.
Pinout / Brochage TO-99 (Vue de dessous, ergot vers le haut) :
Broche 1 : Balance / Offset Null (Réglage zéro)
Broche 2 : Entrée Inverseuse (Inverting Input -)
Broche 3 : Entrée Non-Inverseuse (Non-Inverting Input +)
Broche 4 : Alimentation Négative (V- / -Vcc)
Broche 5 : Balance / Offset Null (Réglage zéro)
Broche 6 : Sortie (Output)
Broche 7 : Alimentation Positive (V+ / +Vcc)
Broche 8 : Non Connectée ou Reliée au boîtier métallique (Shield / Case)
Diagnostic Express (Dérive importante, bruit ou mesure incohérente) :
Courants de fuite sur le PCB :
À ce niveau de courant de biais (1 pA), la moindre trace de flux de soudure, de poussière ou d'humidité sur le circuit imprimé crée des courants de fuite bien supérieurs au courant mesuré par l'AOP.
Nettoie méticuleusement le circuit à l'alcool isopropylique (IPA) haute pureté autour des broches 2 et 3.
Dans les montages ultra-sensibles, entoure les pistes des broches d'entrée (2 et 3) par un anneau de garde (Guard Ring) porté au même potentiel de mode commun.
Test d'Alimentation :
Vérifie la présence des tensions symétriques +/- 15 V stables et correctement découplées par des condensateurs de 100 nF céramique au plus près du boîtier.
Recommandations de Montage :
Manipulations / ESD : Manipule le composant avec précaution (bracelet ESD). Les étages d'entrée FET sont très sensibles aux décharges électrostatiques.
Support TO-99 : Utilise un support pour boîtier TO-8/TO-99 à contacts dorés ou de qualité dorée pour ne pas altérer les performances du composant.
