Le TCA760B (fabriqué par Philips / Valvo) est un circuit intégré monolithique linéaire de contrôle de chrominance et de régulation de signal couleur (Chroma Control & Color Processor IC).
Logé dans un boîtier DIP plastique à 16 broches (PDIP16 / DIP-16) au pas standard de 2,54 mm, ce composant est une référence emblématique du traitement vidéo analogique dans les téléviseurs couleur CRT des années 70 (notamment dans les châssis Philips TVC5, TVC7, Schneider, Radiola et Grundig).
Il assure la gestion du gain de chrominance (saturation couleur), le verrouillage/blocage de la couleur en absence de signal (Color Killer), et participe à la commutation des signaux de sous-porteuse dans les étages de décodage couleur PAL/SECAM.
Fabricant d'origine : Philips / Valvo / RTC.
Fonction : Régulateur de gain de chrominance, portier couleur (Color Killer) et contrôle d'amplitude.
Boîtier : PDIP16 / DIP-16 (Plastique 16 broches traversantes, pas de 2,54 mm).
Signification de la référence :
TCA : Gamme de circuits intégrés analogiques linéaires grand public/professionnels (norme Pro Electron).
760 : Modèle dédié à la gestion et au contrôle du signal de chrominance.
B : Révision/variante optimisée pour la stabilité des seuils de déclenchement du portier couleur.
Performances clés :
Contrôle Automatique de Couleur (ACC) : Maintient un niveau de saturation constant quelles que soient les variations d'amplitude du signal RF reçues par l'antenne.
Portier de Couleur (Color Killer) : Coupe automatiquement les étages de couleur lors de la réception d'une émission en Noir & Blanc ou en cas de signal trop faible/bruité.
Réglage de Saturation : Reçoit la tension continue de commande manuelle provenant du potentiomètre de saturation de la façade TV.
Haute Stabilité Thermal : Garantit un niveau de couleur stable sans dérive lors du préchauffage du téléviseur.

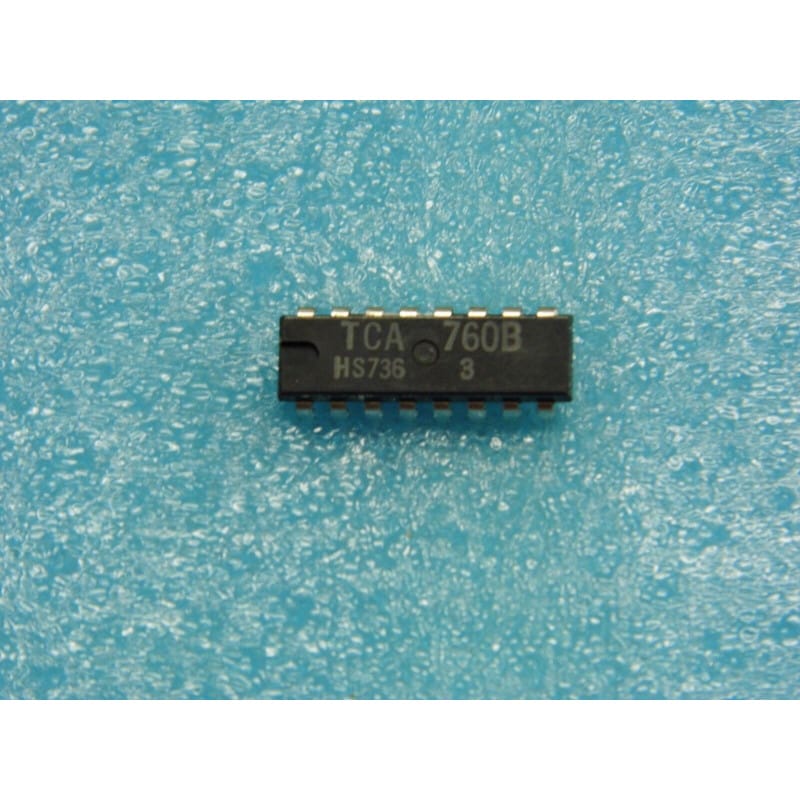

Marquages Visuels (Conformes à la photo) :
TCA 760B : Référence produit complète avec suffixe B.
HS736 : HS = Usine Valvo/Philips de Hambourg / Année de fabrication 1977, semaine 36.
3 : Indice de révision / lot de fabrication.
Encoche & Point : Repères d'orientation de la broche 1 en bas à gauche sous l'encoche.
Pinout / Architecture Générale (DIP-16) :
Entrée Chrominance : Reçoit le signal couleur filtré issu de la section FI / séparateur.
Entrée Commande Saturation : Reçoit la tension continue de réglage manuel de couleur.
Sortie Portier Couleur (Color Killer OUT) : Commande de blocage envoyée aux démodulateurs ou à la matrice RVB.
Sortie Chrominance Régulée : Envoie le signal couleur ajusté en amplitude vers les lignes à retard et démodulateurs.
Alimentation / Masse : VCC (+12V) et GND.
Diagnostic Express (Image bloquée en Noir & Blanc ou couleur saturée au maximum) :
Image désespérément en Noir & Blanc (absence de couleur) :
Vérifie la présence du +12 V stable sur la broche VCC du TCA760B.
Contrôle la tension continue sur la broche de commande de saturation : elle doit varier (ex: de 0V à 5V ou 0V à 12V selon le châssis) quand on manipule le réglage de couleur.
Si la tension de réglage arrive et que le signal de chrominance entre dans le CI, mais que la sortie Color Killer reste bloquée au niveau de coupure, l'étage de détection interne du TCA760B est HS.
Couleur trop vive ou baveuse sans possibilité de la diminuer :
Problème au niveau de la boucle ACC interne du composant qui ne régule plus le niveau de gain d'entrée.
Équivalences et Famille :
Forme l'architecture de décodage vidéo vintage de Philips aux côtés des TCA640, TCA650, TBA520, TBA530, TBA540.
Recommandations de Montage :
Support DIP16 : Utilise un support DIP-16 classique pour faciliter le remplacement lors des remises en état de châssis TV anciens.
Découplage : Remplace le condensateur chimique de filtrage de la tension d'alimentation +12V à proximité immédiate de la puce pour éviter le moirage ou des oscillations sur la couleur.
