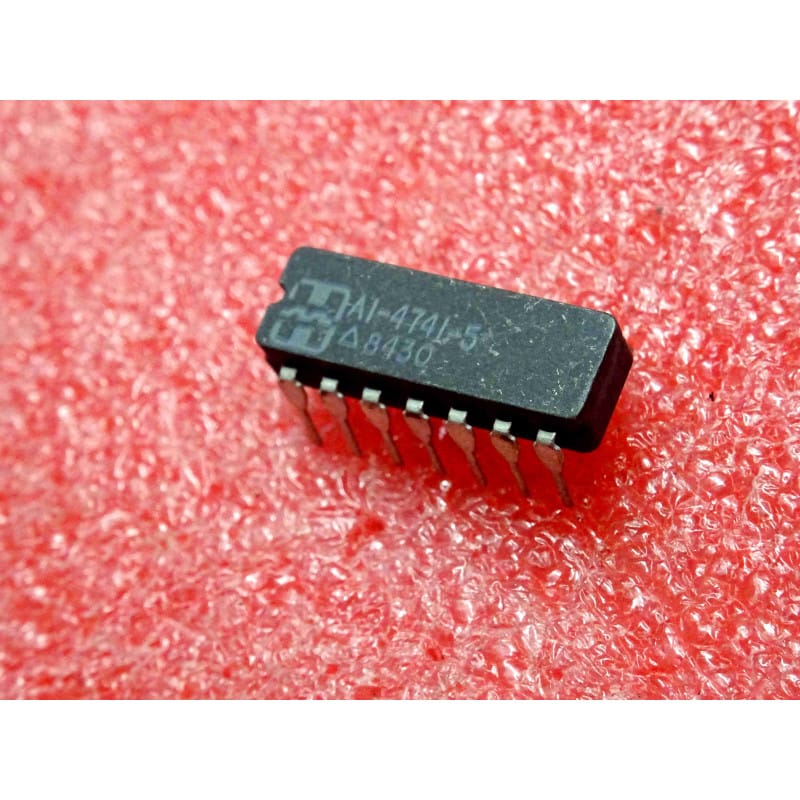

Le HA1-4741-5 (généralement marqué A1-4741-5 ou référencé sous la forme HA-4741, de la marque Intersil / Harris) est un circuit intégré monolithique d'époque regroupant quatre amplificateurs opérationnels indépendants à hautes performances. Présenté dans un boîtier en céramique double en ligne à 16 broches (Cerdip DIP16), ce composant d'origine authentique et neuf de stock (NOS) offre des spécifications nettement supérieures aux quadruples amplificateurs opérationnels standards de type LM324 ou TL074 d'époque.
Caractérisé par une bande passante confortable de 3,5 MHz et un faible niveau de bruit, le HA-4741 associe des transistors d'entrée appairés de précision et un étage de sortie robuste à distorsion minimale. Son boîtier céramique haute fiabilité (désigné par le préfixe HA1) assure une excellente stabilité des caractéristiques face aux variations thermiques et au vieillissement. On retrouve typiquement ce circuit de qualité supérieure dans l'instrumentation de mesure rétro, les consoles de mixage audio haut de gamme, les filtres actifs de précision et les équipements médicaux ou de télécommunication des années 80 et 90.
Excellente bande passante (3,5 MHz) : Permet le traitement de signaux alternés et audio sans atténuation ni distorsion dans la haute plage des fréquences.
Boîtier Céramique Cerdip (HA1) : Offre une dissipation thermique et une protection contre l'humidité bien supérieures aux boîtiers plastiques standards.
Brochage Quadruple DIP16 : Permet d'intégrer quatre étages d'amplification distincts dans un seul composant, optimisant l'espace disponible sur les cartes mères d'époque.
Le diagnostic classique "Saturation sur les sorties, distorsion du signal audio ou composant anormalement brûlant" :
Tension continue fixe en sortie (Saturation au rail + ou -) : Si l'un des quatre amplificateurs internes présente une tension de sortie bloquée proche de la valeur de son alimentation positive ou négative alors que ses entrées sont équilibrées, l'étage différentiel d'entrée ou les transistors de sortie de ce canal précis ont claqué. Le remplacement complet du boîtier par cet exemplaire NOS d'origine est requis.
Vérification absolue des rails d'alimentation symétriques : Le HA-4741 fonctionne généralement avec une alimentation double (symétrique). Contrôlez à l'aide de votre voltmètre la présence et l'équilibre parfait des tensions positives et négatives sur les broches dédiées (généralement la broche 4 pour le V+ et la broche 11 pour le V- sur ce format DIP16 spécifique). Si un condensateur de découplage d'époque fuit ou est en court-circuit sur l'un des rails, l'amplificateur oscillera ou distordra le signal de manière majeure.
Auto-oscillations parasites à haute fréquence : En raison de sa bande passante élevée de 3,5 MHz, ce circuit peut entrer en auto-oscillation si le routage des pistes de la carte est fatigué ou si les condensateurs céramiques de découplage de 100nF placés au plus près des broches d'alimentation sont manquants ou dégradés. Ce phénomène invisible au multimètre fait chauffer le composant et sature les étages audio. Vérifiez la pureté du signal à l'oscilloscope.
Précautions de manipulation et de montage :
Bien que les boîtiers céramiques soient mécaniquement très robustes, les circuits intégrés d'époque restent sensibles aux décharges électrostatiques (ESD) et au stress thermique lors du soudage. L'installation d'un support de précision tulipe au format DIP16 de haute qualité est vivement recommandée. Cela protège ce composant NOS rare de la chaleur directe du fer à souder et facilite grandement les futurs diagnostics d'atelier. Nettoyez soigneusement la zone d'intervention à l'alcool isopropylique pur pour éliminer tout résidu de flux après le brasage du support.
