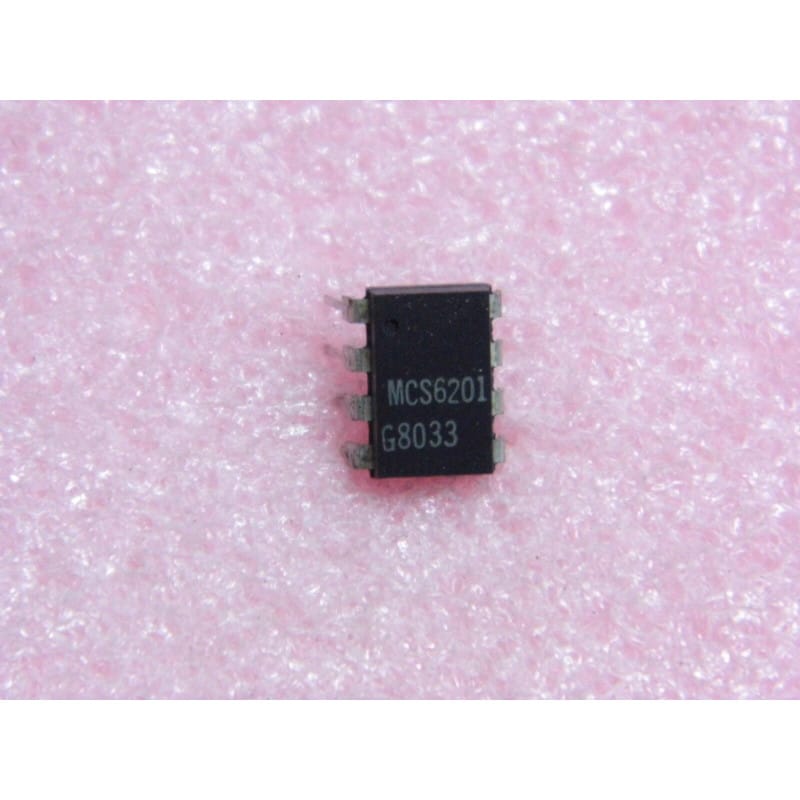

Le MCS6201 (série MCS6200 / gamme circuits intégrés de gestion d'énergie et alimentations) est un contrôleur monolithique pour alimentations à découpage (SMPS PWM Controller IC), conçu et fabriqué par MOSPEC Semiconductor. Développé pour les blocs d'alimentation à découpage basse et moyenne puissance (adaptateurs secteur, chargeurs, alimentations auxiliaires d'appareils audiovisuels, électroménager et systèmes industriels), il assure le pilotage en modulation de largeur d'impulsion (PWM) de l'étage de conversion de puissance.
Ce composant intègre un oscillateur de précision, un circuit de démarrage haute tension / faible consommation au repos, un amplificateur d'erreur, un comparateur de limitation de courant pulse par pulse, ainsi qu'un étage driver de sortie capable de commander directement la grille d'un transistor MOSFET de puissance. Il embarque des sécurités complètes (protection contre les surtensions OVP, détection de sous-tension UVLO et arrêt thermique). Encapsulé dans un boîtier traversant standard DIP-8 plastique (Dual In-line Package 8 broches / pas standard 2,54 mm / 300 mil), il permet de concevoir des alimentations Flyback fiables et compactes avec un minimum de composants externes.
Affectation Générale des Broches (Boîtier DIP-8 standard PWM)
Broche 1 / 2 (COMP / FB) : Entrées de boucle de contre-réaction (Feedback) reliées à l'optocoupleur pour la régulation de tension secondaire.
Broche 3 (CS / Current Sense) : Entrée de mesure du courant primaire traversant le MOSFET (connectée au shunt de source pour la protection OCP).
Broche 4 (GND) : Masse de référence primaire du circuit (0 V).
Broche 5 / 6 (GATE / OUT) : Sortie de commande totem-pole dirigée vers la grille (Gate) du MOSFET de puissance.
Broche 7 / 8 (VCC) : Rail d'alimentation positive du circuit (démarrage via résistance forte valeur puis maintien par enroulement auxiliaire).
Mémo Technique & Points Clés d'Atelier
Applications Recommandées :
Restauration de Blocs d'Alimentation à Découpage : Remplacement direct sur platines d'alimentation Flyback de chargeurs, adaptateurs secteur ou alimentations auxiliaires d'appareils électroniques.
Dépannage de Systèmes Industriels & Électroménager : Remise en service des circuits de veille (Standby) d'équipements de puissance.
Symptômes de Panne Fréquents en Atelier :
Alimentation totalement muette (0 V en sortie, aucune oscillation) : Résistance de démarrage primaire coupée, condensateur électrolytique de filtrage VCC auxiliaire sec, ou circuit MCS6201 bloqué/détruit.
Alimentation qui pompe / cliquette sans se stabiliser : Capacité d'alimentation auxiliaire VCC dégradée, ou court-circuit sur l'une des diodes de redressement secondaire.
Destruction consécutive au claquage du MOSFET : En cas de court-circuit Drain-Grille du MOSFET, la haute tension secteur reflue directement vers la sortie GATE et l'entrée CS, détruisant instantanément le circuit PWM.
Consignes de Remplacement & Précautions d'Atelier :
Après claquage du MOSFET de puissance : Remplacer systématiquement le contrôleur MCS6201, la résistance de grille (Gate resistor, typiquement 10 à 47 Ohms) et la résistance shunt de mesure de courant (CS resistor, typiquement 0,22 à 1 Ohm).
Poser de préférence un support DIP-8 tulipe de qualité pour éviter de chauffer directement le composant et faciliter les contrôles ultérieurs.
Remplacer systématiquement le petit condensateur électrolytique de l'alimentation VCC auxiliaire (généralement 10 µF à 47 µF / 50 V) par un modèle neuf 105°C à faible ESR.
Utiliser un fer à souder régulé (300°C à 320°C max), un flux propre de type no-clean, et limiter le temps de chauffe à moins de 3 secondes par broche.
Composants Électroniques & Gestion d'Énergie / Fabricant : MOSPEC SEMICONDUCTOR / Référence : MCS6201 (MCS 6201) / Type : Contrôleur PWM pour alimentation à découpage (SMPS PWM Controller IC) / Boîtier : DIP-8 traversant plastique / Tension : +10 V à +25 V DC / État : 100% Neuf de stock d'origine (NOS).
