Le SFC 4123 E (série SFC 4000 / gamme logique TTL standard Thomson-CSF / Sescosem, équivalent direct du standard 74123 / SN74123N) est un circuit intégré monolithique comprenant deux multivibrateurs monostables réarmables indépendants avec entrée de remise à zéro prioritaire (Dual Retriggerable Resettable Monostable Multivibrator IC), conçu et fabriqué par le constructeur français historique Thomson-CSF / Sescosem. Largement utilisé dans les calculateurs industriels, l'instrumentation de mesure, les générateurs d'impulsions, les circuits de temporisation et les automatismes logiques des années 1970 et 1980, il assure la génération d'impulsions calibrées précises à partir de fronts montants ou descendants.
Ce composant permet de contrôler la durée de l'impulsion de sortie via un réseau résistance-condensateur externe (Rext / Cext). Grâce à sa fonction de réarmement (Retriggerable), une nouvelle impulsion de déclenchement reçue avant la fin de la temporisation relance le cycle complet, permettant d'étendre la durée de l'impulsion à volonté ou de réaliser des détecteurs de disparition d'impulsion (Missing Pulse Detector). Encapsulé dans un boîtier traversant standard DIP-16 plastique (Dual In-line Package 16 broches / pas standard 2,54 mm / 300 mil – suffixe E désignant le boîtier plastique chez Sescosem), il fonctionne sous le standard logique nominal TTL +5,0 V DC.
Table de Déclenchement (Par Monostable)
Déclenchement par front descendant : /CLR = Haut, B = Haut, transition de A du niveau Haut vers le niveau Bas (front descendant).
Déclenchement par front montant : /CLR = Haut, A = Bas, transition de B du niveau Bas vers le niveau Haut (front montant).
Déclenchement par levée de Reset : A = Bas, B = Haut, transition de /CLR du niveau Bas vers le niveau Haut.
Remise à zéro immédiate : /CLR = Bas -> Sortie Q = Bas, Sortie /Q = Haut (cycle interrompu instantanément).
Mémo Technique & Points Clés d'Atelier
Applications Recommandées :
Restauration d'Électronique Vintage & Automates Français (Années 70/80) : Remplacement direct sur cartes industrielles, bancs de test et instruments de mesure équipés de la série Thomson Sescosem SFC.
Circuits Anti-Rebonds & Calibrage d'Horloges : Mise en forme d'impulsions propres à partir de boutons poussoirs mécaniques ou de signaux capteurs bruités.
Détecteurs de Chiens de Garde (Watchdog / Missing Pulse Detector) : Surveillance de présence d'un signal d'horloge périodique avec basculement d'alarme en cas d'interruption.
Symptômes de Défaillance Fréquents en Atelier :
Absence d'impulsion en sortie (sorties Q et /Q figées) : Étage de comparateur interne ou transistor de décharge externe détruit suite à une surtension sur les broches Rext / Cext.
Durée d'impulsion instable ou infinie : Condensateur externe Cext fuyard ou résistance Rext dégradée (utiliser des condensateurs film plastique de précision type MKT/MKP et non des chimiques pour les temporisations courtes).
Consignes de Soudage & Remplacement :
Poser systématiquement un support DIP-16 tulipe de qualité pour protéger la puce des contraintes thermiques et faciliter les mesures à l'oscilloscope.
Placer un condensateur de découplage de 100 nF céramique entre la broche 16 (VCC) et la broche 8 (GND) au plus près du boîtier pour éviter tout faux déclenchement lié aux parasites de commutation.
Utiliser un fer à souder thermorégulé (300°C à 320°C max), un flux de qualité no-clean, et limiter le temps de contact à moins de 3 secondes par broche.

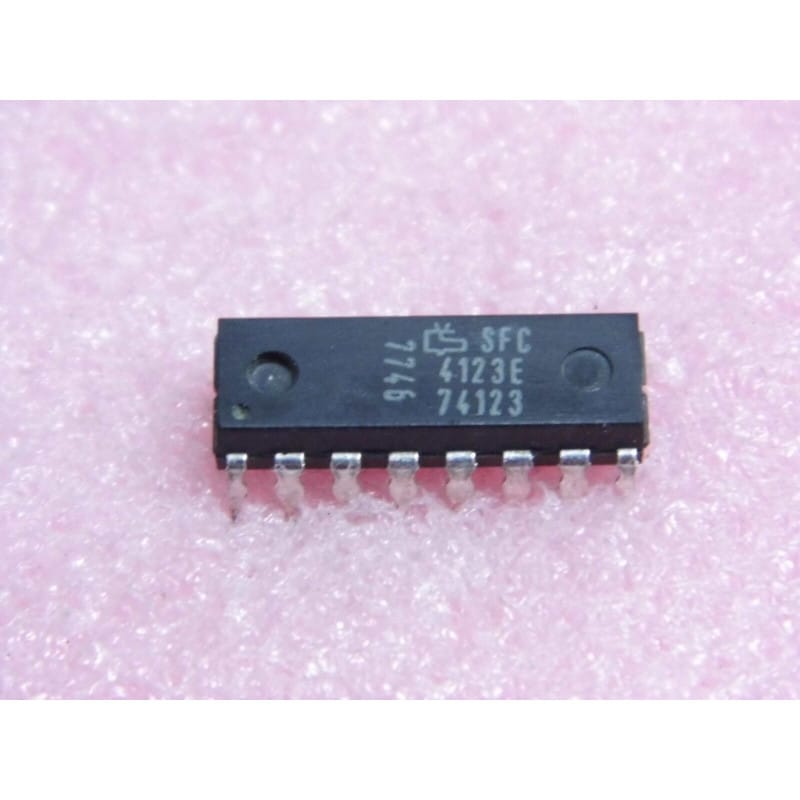

Composants Électroniques, Logique Numérique TTL & Vintage / Fabricant : THOMSON-CSF / SESCOSEM / Référence : SFC 4123 E (SFC4123E / 74123) / Type : Double multivibrateur monostable réarmable TTL (Dual Retriggerable Monostable Multivibrator IC) / Boîtier : DIP-16 traversant plastique / Tension : +5 V DC / État : 100% Neuf de stock d'origine (NOS).
