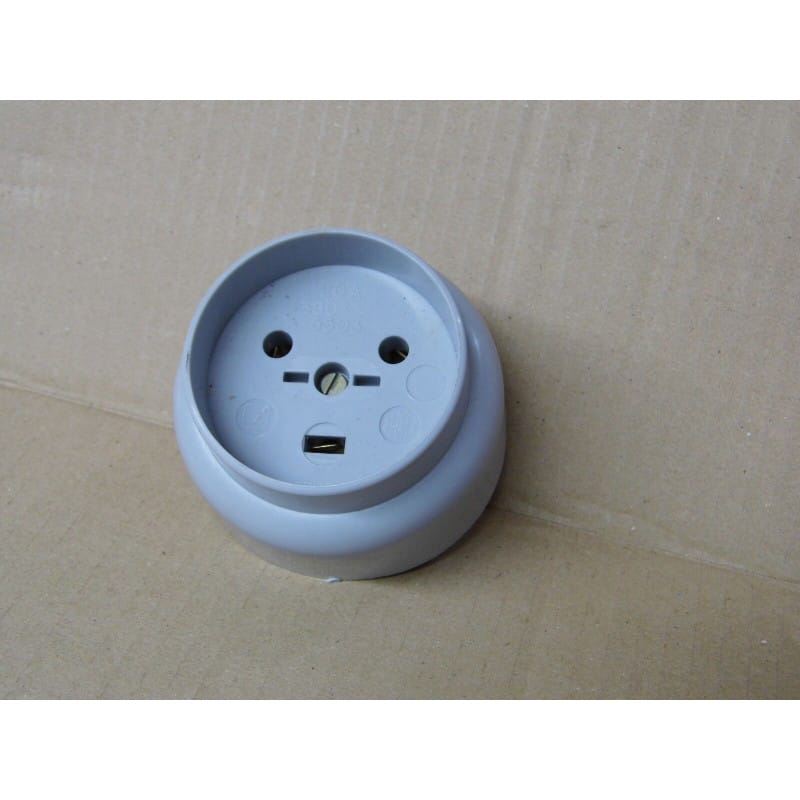

Socle / embase secteur femelle mural de puissance 20 Ampères / 380 Volts~ (Référence d'époque : 5503 / Puissance maximale admissible : 5 500 Watts), au format spécifique 2P+T (2 Pôles actifs + Terre) équipé du détrompeur / alvéole de terre de forme rectangulaire.
Spécialement conçu pour la fixation murale ou en saillie sur tableau d'atelier, le raccordement de machines-outils (tours, fraiseuses, scies, compresseurs, postes à souder) et la rénovation/maintenance d'installations électriques professionnelles câblées sous l'ancien standard de puissance français (intermédiaire entre le matériel domestique et la connectique P11 / IEC 60309). Son détrompeur mécanique à alvéole de terre rectangulaire empêche toute insertion accidentelle d'une fiche 230 V classique sur un circuit 380 V. Fabriqué en thermoplastique renforcé ou bakélite moulée haute résistance aux chocs et aux huiles d'usinage, ce socle garantit une isolation parfaite et une excellente tenue sous forte charge continue. Matériel neuf d'époque (NOS / New Old Stock) ou de réserve d'atelier en parfait état.
Socle Embase Mural / Référence Catalogue : 5503 / Type : Prise / Socle Femelle Fixe Mural ou Tableau (Wall Mount Receptacle / Female Socket) / Calibre Électrique : 20 A / 380 V~ (Triphasé / Biphasé 380 V - Puissance Max. 5 500 W) / Configuration des Pôles : 2P+T (2 Pôles Cylindriques Actifs + 1 Alvéole de Terre Rectangulaire) / Détrompeur : Puits de Terre Rectangulaire (Standard Industriel Vintage Français) / Fixation : Boîtier en Saillie pour Fixation Murale par Vis / Entrées de Câbles : Opercules / Presse-Étoupe Supérieur et Inférieur / Matériau Corps : Bakélite Moulée ou Thermoplastique Technique Haute Résistance Chocs et Chaleur / Raccordement Intérieur : Borniers Massifs à Vis de Serrage pour Conducteurs Lourd / Section de Câble Admissible : 2,5 mm² à 4 mm² / Température d'Utilisation : -20 °C à +80 °C / Matériel d'Atelier. Composant indispensable pour la rénovation de tableaux électriques d'atelier, la distribution de puissance 380 V et la maintenance d'équipements industriels anciens.
Référence & Format Vintage 5503 :
Socle mural encastré ou en saillie standardisé pour la distribution de puissance en atelier.
Sécurité & Détrompage Mécanique 380 V :
Alvéole de Terre Rectangulaire : Bloque physiquement l'insertion de n'importe quelle fiche 230 V classique pour prémunir le matériel contre les surtensions destructrices.
Haute Capacité de Charge (20 A / 380 V - 5500 W) :
Dimensionné pour encaisser les pics de courant au démarrage des moteurs électriques asynchrones et transformateurs de puissance d'atelier.
Raccordement & Fixation Murale :
Boîtier rigide percé pour fixation solide sur mur, maçonnerie ou structure métallique de machine.
Bornes intérieures massives à serrage par vis pour conducteurs rigides ou souples de 2,5 mm² à 4 mm².
État : Neuf d'époque (NOS / New Old Stock) ou révisé d'atelier.
Rappel sur le Raccordement 380 V / 2P+T :
Ce socle distribue 2 conducteurs actifs (2 Phases ou Phase/Neutre du réseau 380 V) ainsi que le conducteur de protection raccordé à l'alvéole de terre rectangulaire.
Conseils d'Installation & Câblage en Atelier :
Consigne de Sécurité : Travailler impérativement hors tension (disjoncteur général ouvert et vérification d'absence de tension).
Choix du Câble / Arrivée : Utiliser du câble rigide d'alimentation d'atelier type U-1000 R2V 3G2.5 ou 3G4 (ou câble souple sous presse-étoupe).
Raccordement des Bornes :
Connecter obligatoirement le conducteur de protection Vert/Jaune sur la borne centrale reliée au puits de terre rectangulaire.
Connecter les deux conducteurs actifs (Phases ou Phase/Neutre 380 V) sur les deux autres bornes à alvéoles cylindriques.
Fixation & Fermeture : S'assurer du bon serrage du boîtier sur le support mural et du serrage ferme des vis de bornier avant la remise sous tension.
