Le TDA8415 (fabriqué par Philips) est un circuit intégré monolithique processeur de signaux audio stéréo / deux canaux linguistiques (B/G-Standard) contrôlé par bus I2C (TV and VTR Stereo/Dual Sound Processor IC).
Logé dans un boîtier DIP plastique à 20 broches (PDIP20 / DIL-20) au pas standard de 2,54 mm, ce composant est une pièce maîtresse des étages de traitement sonore dans les téléviseurs couleur CRT Hi-Fi et les magnétoscopes (VTR) des années 80 et 90 (châssis Philips, Grundig, Thomson, etc.).
Il intègre les filtres d'anti-repliement (Switched-Capacitor), la commutation des sources audio internes/externes (Péritel), la détection de présence stéréo/bilingue et l'atténuation/muting des canaux, le tout piloté directement par le microcontrôleur via le bus I2C.
Fabricant d'origine : Philips / NXP Semiconductors.
Fonction : Processeur audio stéréo / bilingue (norme B/G) avec filtres commutés et interface I2C.
Boîtier : PDIP20 / DIL-20 (Plastique 20 broches traversantes, pas de 2,54 mm).
Signification de la référence :
TDA : Gamme de circuits intégrés analogiques d'origine européenne (norme Pro Electron).
8415 : Processeur de son bilingue/stéréo avec logique d'atténuation et bus I2C.
Performances clés :
Technologie Switched-Capacitor : Intègre les filtres passe-bas et passe-bande audio sans nécessiter de bobinages ou de composants d'ajustement externes.
Contrôle par Bus I2C : Communication bidirectionnelle via les lignes SDA et SCL pour le choix des modes (Stéréo, Mono, Langue I / Langue II, Mute) et la gestion des ports de commutation.
Commutateur de Sources Audio (AF Switch) : Sélection fluide entre les sources sonores internes (Tuner TV) et externes (Prise Péritel / Auxiliaire).
Ports de Commande Usage Général : Deux ports E/S (C1 et C2) configurables par I2C pour piloter des fonctions annexes du châssis.

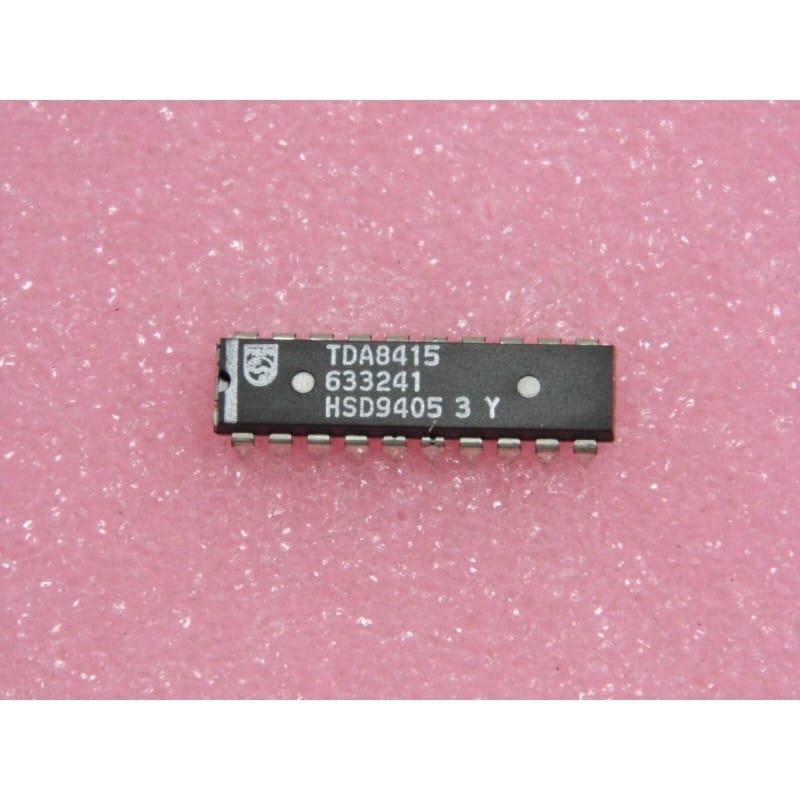

Marquages Visuels (Conformes à la photo) :
Logo Philips : Écusson à vagues et étoiles Philips gravé à gauche.
TDA8415 : Référence produit complète.
633241 : Code interne / sous-référence de fabrication.
HSD9405 3 Y : HSD = Usine de fabrication Philips (Hambourg) / 9405 = Fabriqué la 5ème semaine de l'année 1994 / 3 Y = Code de lot.
Encoche & Point : Repères d'orientation de la broche 1 en bas à gauche sous l'encoche.
Pinout / Architecture Générale (DIL-20) :
Broches Bus I2C (SDA / SCL) : Réception des ordres de commutation et de volume/mute envoyés par le microcontrôleur principal.
Entrées Audio (Internal / External AF Inputs) : Entrées des signaux démodulés Tuner et des entrées ligne Péritel.
Sorties Audio (OUT L / OUT R) : Envoie les signaux audio traités vers les préamplificateurs de volume/tonalité ou la section de puissance.
Ports de Contrôle (C1 / C2) : Sorties logiques commutables via I2C.
Alimentation / Masse : VCC (+5V / +12V) et GND.
Diagnostic Express (Silence complet sur le son, absence de stéréo ou blocage sur une seule langue) :
Absence totale de son (Mute permanent ou blocage de source) :
Mesure la présence de la tension d'alimentation VCC sur la broche dédiée.
Vérifie la présence des signaux d'horloge et de données sur le bus I2C (lignes SCL et SDA) à l'oscilloscope. Si le bus I2C est planté à 0 V, le TDA8415 ne reçoit plus ses ordres de déblocage du son.
Contrôle les tensions de mode commun sur les entrées/sorties audio.
Impossible de basculer en Stéréo ou entre les langues I/II :
Si le processeur reçoit la commande I2C mais ne décode plus la sous-porteuse d'identification, l'étage de détection interne à condensateurs commutés est défaillant.
Équivalences et Famille :
Membre de la famille des processeurs son I2C Philips des années 80-90 avec les TDA8405, TDA8416, TDA8417, TDA9840, TDA9845.
Recommandations de Montage :
Support DIL20 : Utilise un support DIP-20 (DIL-20) classique pour simplifier le remplacement lors du dépannage de platines TV/VCR vintage.
Lignes I2C : Vérifie la présence des résistances de tirage au plus (Pull-up) sur les lignes SDA et SCL lors du test du composant sur banc de mesure.
