Le TEA1010 (fabriqué par Thomson-CSF / SGS-THOMSON) est un circuit intégré monolithique linéaire régulateur et contrôleur d'alimentation à découpage (Switched Mode Power Supply / SMPS Controller IC).
Logé dans un boîtier DIP plastique à 8 broches (PDIP8 / DIL-8 / DIL8) au pas standard de 2,54 mm, ce composant est un classique de la gestion de puissance dans les téléviseurs couleur CRT, récepteurs satellite, adaptateurs secteur et équipements électroniques des années 80 et début 90.
Il intègre l'oscillateur, la modulation de largeur d'impulsion (PWM), la boucle de régulation de tension et les sécurités nécessaires pour piloter un transistor de puissance (ou MOSFET) dans les topologies à découpage de type Flyback.
Fabricant d'origine : Thomson-CSF / SGS-THOMSON (STMicroelectronics).
Fonction : Contrôleur d'alimentation à découpage (SMPS PWM Controller).
Boîtier : PDIP8 / DIL-8 (Plastique 8 broches traversantes, pas de 2,54 mm).
Signification de la référence :
TEA : Gamme de circuits intégrés analogiques linéaires d'origine européenne dédiés aux fonctions de commande et d'alimentation (norme Pro Electron).
1010 : Modèle spécifique de gestion de découpage primaire.
Performances clés :
Modulation PWM Intégrée : Ajuste le rapport cyclique pour maintenir une tension de sortie rigoureusement stable quelles que soient les variations de charge ou du réseau (230 V).
Démarrage Intégré (Soft-Start) : Limite les pics de courant lors de la mise sous tension.
Protections Complètes :
Protection contre les surtensions (OVP).
Limitation du courant de crête dans le transistor de découpage.
Sécurité en cas de sous-tension (UVLO).
Commande Directe : Étage de sortie dimensionné pour attaquer le driver de la base/grille du transistor de découpage primaire.

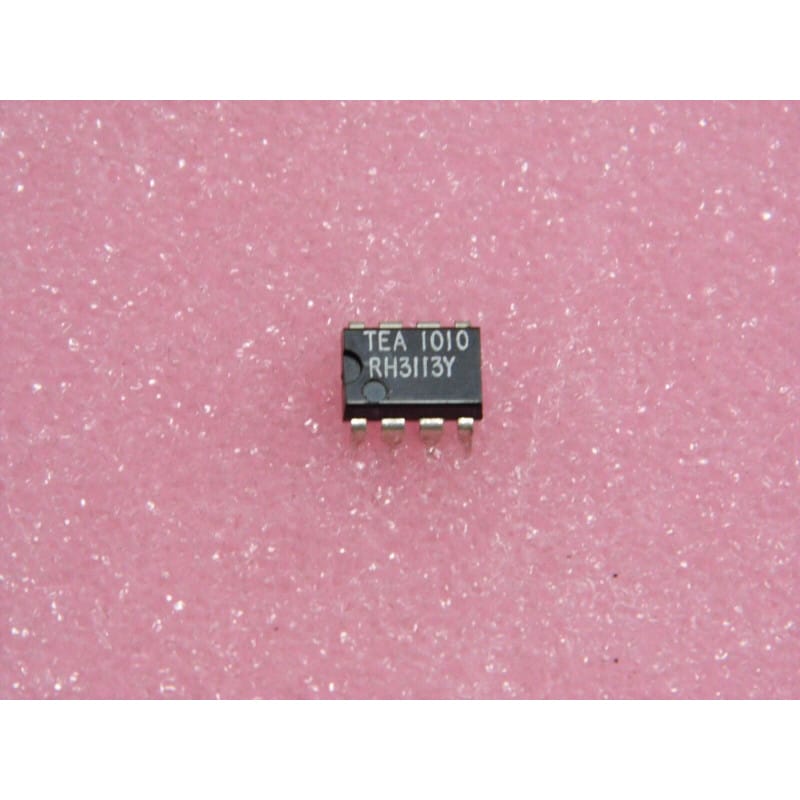

Marquages Visuels :
Logo Fabricant : Sigle Thomson ("T-CSF") ou SGS-THOMSON (ST stylisé).
TEA1010 : Référence produit complète.
Date Code : Inscription à 4 chiffres (Année / Semaine).
Encoche & Point : Repères d'orientation de la broche 1 en bas à gauche.
Pinout / Architecture Générale (DIL-8) :
VCC (Alimentation) : Entrée d'alimentation du CI (souvent auto-alimenté via un enroulement auxiliaire du transformateur après démarrage).
GND (Masse) : Masse du côté primaire de l'alimentation.
FB (Feedback) : Entrée de la boucle de régulation (souvent reliée à un optocoupleur ou un enroulement de mesure).
OUT (Output Drive) : Sortie de commande d'impulsions vers le transistor de découpage.
ISENSE (Current Sense) : Entrée de mesure du courant via une résistance de Shunt sur le transistor.
RT/CT (Oscillateur) : Connexion des éléments passifs définissant la fréquence de découpage.
Diagnostic Express (Alimentation muette, tic-tac de sécurité ou composant qui claque) :
L'alimentation ne démarre pas (0 V en sortie, aucun son) :
Vérifie la tension VCC sur le composant (souvent injectée via des résistances de fort wattage depuis le rail +300V de filtrage secteur). Si les résistances de démarrage sont coupées, le TEA1010 ne s'amorce pas.
Mesure le transistor de découpage principal : s'il est en court-circuit (C-E ou D-S), la résistance de mesure de courant (Shunt) est souvent coupée et le TEA1010 a probablement été détruit par la surtension.
Alimentation qui pompe ("tic... tic... tic...") :
Mise en sécurité répétée. Vérifie l'absence de court-circuit au secondaire (diode de redressement secondaire en CC, condensateur filtrage gonflé) ou un condensateur de découplage de VCC au primaire complètement sec.
Équivalences et Famille :
Famille des puces de découpage vintage Thomson / SGS aux côtés des TEA1039, TEA2260, TEA2261, UC3842.
Recommandations de Montage :
Support DIL8 : Utilise un support DIP-8 classique pour faciliter les tests de remplacement.
Consignes de Sécurité : Attention, ce composant travaille directement sur la partie Primaire de l'alimentation reliée au réseau 230 V (Tension continue présente sur le filtrage ~325 V). Toujours utiliser un transformateur d'isolement lors des mesures sous tension à l'oscilloscope.
